Générateur Hydroélectrique De Canalisation À Sortie CC Pour Robinets Intelligents Et Chauffe Eau À Gaz 3.5 W

Le générateur hydroélectrique de canalisation à sortie DC transforme le passage de l’eau dans une installation domestique en énergie électrique destinée à alimenter certains équipements basse puissance. Conçu pour les robinets intelligents et à détection, les chauffe-eau à gaz, l’éclairage ou les systèmes audio de salle de bains, il s’intègre directement sur une conduite d’eau standard. Sa conception compacte, son démarrage à faible pression et sa séparation entre le circuit hydraulique et le circuit électrique facilitent son utilisation dans différents projets d’équipement domestique.

Générateur hydroélectrique de canalisation DC pour équipements intelligents

Avantages et points forts

• Production électrique jusqu’à 3,5 W : la sortie en courant continu peut soutenir des dispositifs électroniques nécessitant une alimentation issue de l’écoulement de l’eau.

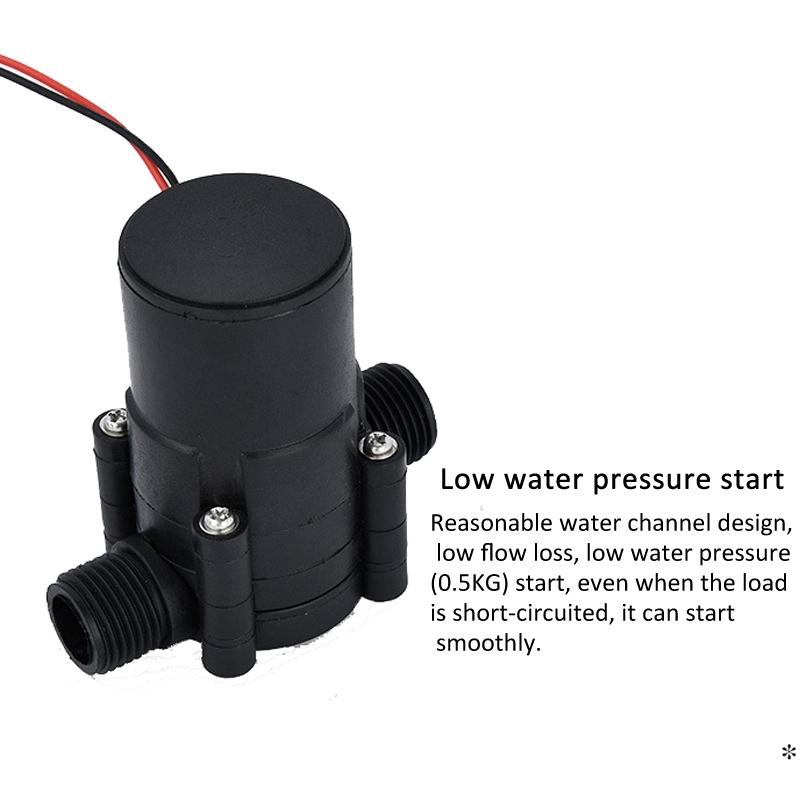

• Démarrage à partir de 0,05 MPa : le générateur fonctionne dès qu’une pression d’eau relativement faible est disponible dans la canalisation.
• Technologie de séparation eau-électricité : cette conception limite le contact entre l’eau et les composants électriques pour une intégration adaptée aux installations hydrauliques.
• Format compact : le volume représente environ 4/5 de celui d’un générateur hydroélectrique miniature ordinaire, tout en fournissant une puissance annoncée 2 à 3 fois supérieure à celle de ce type de générateur.
• Raccordement adaptable : l’orientation des conduites d’entrée et de sortie peut être réglée selon trois angles : 90°, 180° ou 270°.
• Faible perte de débit : la perte hydraulique indiquée est de 3,6 % à 0,25 MP, ce qui aide à préserver la circulation de l’eau dans l’installation.

Fonctionnement et technologie de production

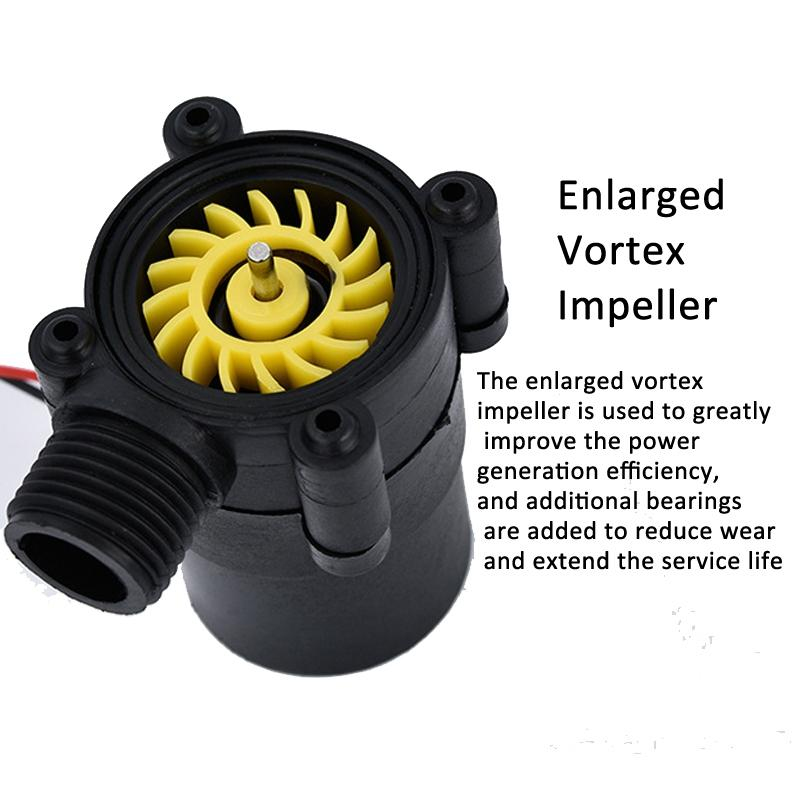

Le générateur utilise un dispositif à faible résistance magnétique associé à un générateur à haut rendement. Lorsque l’eau traverse le corps du produit, son mouvement entraîne le mécanisme interne et permet de produire une tension continue. Le circuit magnétique double avec embrayage couplé contribue à transmettre le mouvement tout en conservant la séparation entre la partie hydraulique et la partie électrique.

Le circuit de sortie est isolé par diode avant l’alimentation d’un dispositif externe. Selon les données fournies, le générateur peut directement contribuer à la charge et à l’alimentation de batteries rechargeables de moins de 3000 mAh ou de condensateurs au farad de moins de 5 F. La sortie est donc destinée à des équipements électroniques compatibles avec les valeurs électriques délivrées par le générateur.

Le système peut également démarrer de manière stable lorsque la charge est en court-circuit, conformément aux caractéristiques annoncées. Cette capacité facilite le démarrage du générateur dans certaines configurations électriques, mais le raccordement doit rester adapté aux limites de tension, de courant et de puissance indiquées ci-dessous.

Exemples d’utilisation

• Robinet intelligent : installé sur l’arrivée d’eau, le générateur peut fournir une alimentation électrique pour les fonctions électroniques d’un robinet intelligent lorsque la circulation de l’eau est activée.
• Robinet à détection : il peut servir de source hydroélectrique pour un robinet à capteur, afin d’alimenter un circuit compatible sans dépendre uniquement d’une alimentation externe.
• Chauffe-eau à gaz : la sortie DC peut soutenir certains composants électroniques d’un chauffe-eau à gaz, sous réserve du respect des caractéristiques électriques nécessaires à l’appareil.
• Éclairage ou système audio de salle de bains : la production issue du débit d’eau peut être utilisée avec des équipements électroniques compatibles installés dans une salle de bains.
• Commande automatique d’alimentation en eau solaire : le générateur peut être intégré à un contrôleur automatique d’alimentation en eau solaire lorsque celui-ci accepte les valeurs de sortie fournies.

Compatibilités et installation

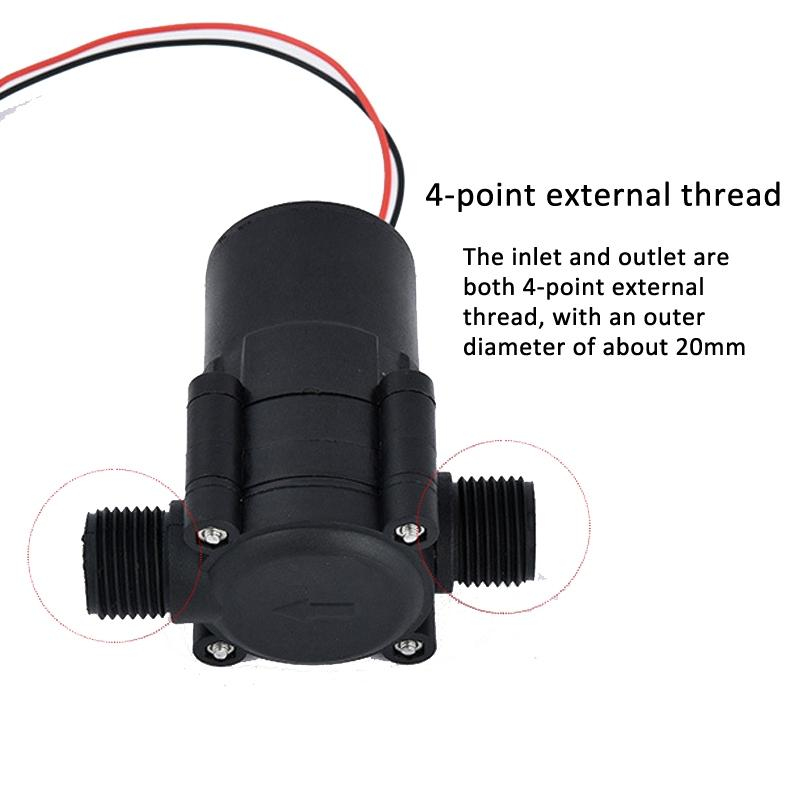

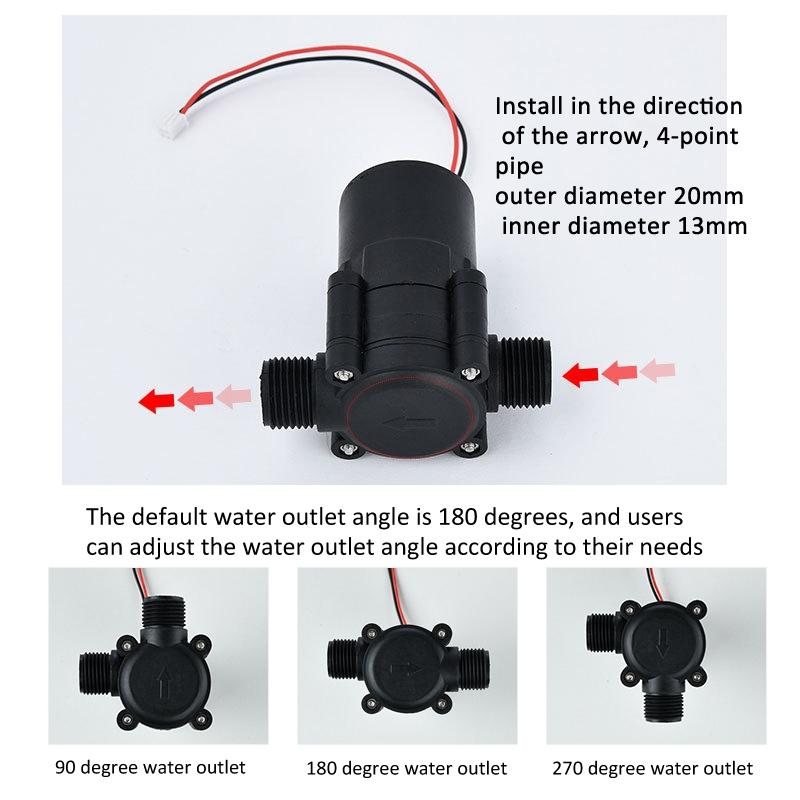

Ce générateur est conçu pour les conduites domestiques standard équipées d’un raccord de 4 points à filetage extérieur. Le raccord indiqué présente un diamètre extérieur de 20 mm et un diamètre intérieur de 13 mm. L’entrée et la sortie d’eau peuvent être positionnées en ligne droite ou selon une configuration en L, avec une orientation réglable à 90°, 180° ou 270°. Cette flexibilité permet d’adapter le montage à la disposition de la canalisation.

Pour l’installation, orientez le produit dans le sens de la flèche indiqué sur son corps. Vérifiez la pression disponible dans la conduite, le sens de circulation de l’eau et la compatibilité électrique de l’équipement raccordé. Le produit accepte une pression de fonctionnement comprise entre 0,05 et 0,5 MPa, avec une pression de fonctionnement maximale de 0,55 MPa et une pression maximale de 1,6 MPa.

Le générateur convient notamment aux robinets intelligents, robinets à détection, éclairages et systèmes audio de salle de bains, chauffe-eau à gaz et contrôleurs automatiques d’alimentation en eau solaire. Pour tout autre équipement électronique ou électrique, la compatibilité doit être vérifiée à partir de la tension, du courant et de la puissance requis.

Une intégration adaptée aux installations domestiques

Avec ses raccords orientables, son démarrage à faible pression et son architecture séparant l’eau de l’électricité, ce générateur peut être intégré dans différents circuits d’eau domestiques. Sa conception vise les installations où un équipement électronique doit être soutenu par une production électrique issue du débit d’eau, sans ajouter d’usage non prévu aux caractéristiques techniques fournies.

Une solution pour les équipements alimentés par le débit d’eau

Le générateur hydroélectrique de canalisation à sortie DC constitue une solution compacte pour produire une alimentation continue à partir de l’écoulement de l’eau. Il associe une puissance de sortie de 3,5 W, une perte de débit limitée et une installation orientable. Il s’adresse principalement aux installations équipées de robinets intelligents ou à détection, de chauffe-eau à gaz et d’autres appareils compatibles avec sa sortie électrique.

Caractéristiques techniques :

• Type de produit : générateur hydroélectrique miniature de canalisation à sortie DC
• Technologie du générateur : générateur à faible résistance magnétique et haut rendement
• Technologie d’isolation : séparation eau-électricité
• Système magnétique : double circuit magnétique avec embrayage couplé
• Volume : 4/5 de celui d’un générateur hydroélectrique miniature ordinaire
• Puissance de sortie comparée : 2 à 3 fois celle des générateurs hydroélectriques ordinaires, selon les données fournies
• Raccord d’entrée et de sortie : filetage extérieur standard 4 points
• Diamètre extérieur du raccord : 20 mm
• Diamètre intérieur du raccord : 13 mm
• Pression d’eau de fonctionnement : 0,05 à 0,5 MPa
• Pression de fonctionnement maximale : 0,55 MPa
• Pression maximale : 1,6 MPa
• Perte de débit : 3,6 % à 0,25 MP
• Température de fonctionnement : 5 à 85 °C
• Tension de sortie à vide : 9,8 à 18,5 VDC
• Tension de sortie sous charge de 0,1 K : 8,8 à 15 VDC
• Courant de sortie sous charge de 0,1 K : 128 à 260 mA
• Port de sortie lors du contrôle : ouvert
• Puissance de sortie : 3,5 W
• Angle de la conduite d’entrée et de sortie : 90°, 180° ou 270°
• Forme d’installation de la conduite : droite ou en L
• Seuil de démarrage : 0,05 MPa
• Fonctionnement avec charge en court-circuit : démarrage stable annoncé
• Isolation de sortie : isolation par diode
• Batteries rechargeables prises en charge : capacité inférieure à 3000 mAh
• Condensateurs au farad pris en charge : capacité inférieure à 5 F
• Méthode d’installation : installation dans le sens de la flèche
• Compatibilités indiquées : robinets intelligents, robinets à détection, éclairage et systèmes audio de salle de bains, chauffe-eau à gaz, contrôleurs automatiques d’alimentation en eau solaire et autres équipements électroniques ou électriques compatibles
