Régulateur De Charge Solaire 30A 12V 24V Avec Écran LCD Pour Batteries Au Plomb Lithium Et LiFePO4
Points Forts & Avantages Clés
✨ Atouts majeurs certifiés 01
Point Fort #1
Adaptation automatique 12/24 V avec courant de charge jusqu’à 30 A
02
Point Fort #2
Compatible avec batteries plomb-acide, lithium et lithium-fer-phosphate
03
Point Fort #3
Écran LCD avec affichage de la tension et du niveau de batterie
04
Point Fort #4
Protections intégrées contre la surcharge, la décharge profonde, les courts-circuits, les surintensités et les inversions de polarité
05
Point Fort #5
Fonction de contrôle de l’éclairage avec minuterie et sortie USB 5 V/1 A
Le contrôleur de charge solaire 12 V/24 V régule la charge et la décharge d’une batterie reliée à un panneau photovoltaïque. Grâce à son adaptation automatique 12 V/24 V, son écran LCD et sa compatibilité avec trois familles de batteries, il convient aux installations solaires nécessitant un suivi simple de la tension et de l’état de charge. Le contrôleur accepte les batteries au plomb-acide, au lithium et au lithium-fer-phosphate, avec un courant de charge disponible en 10 A, 20 A ou 30 A selon la version choisie.

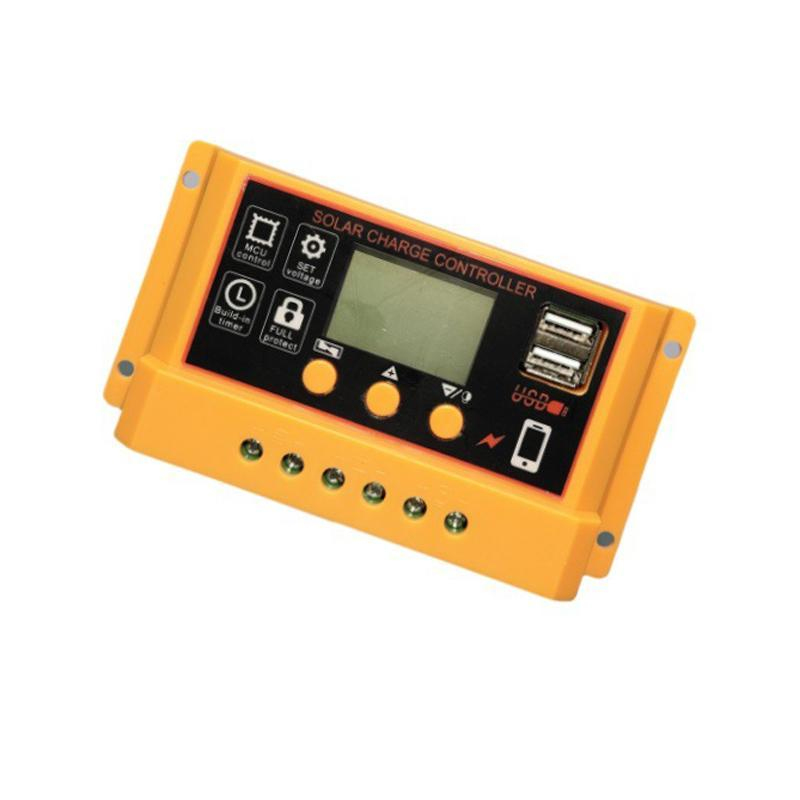

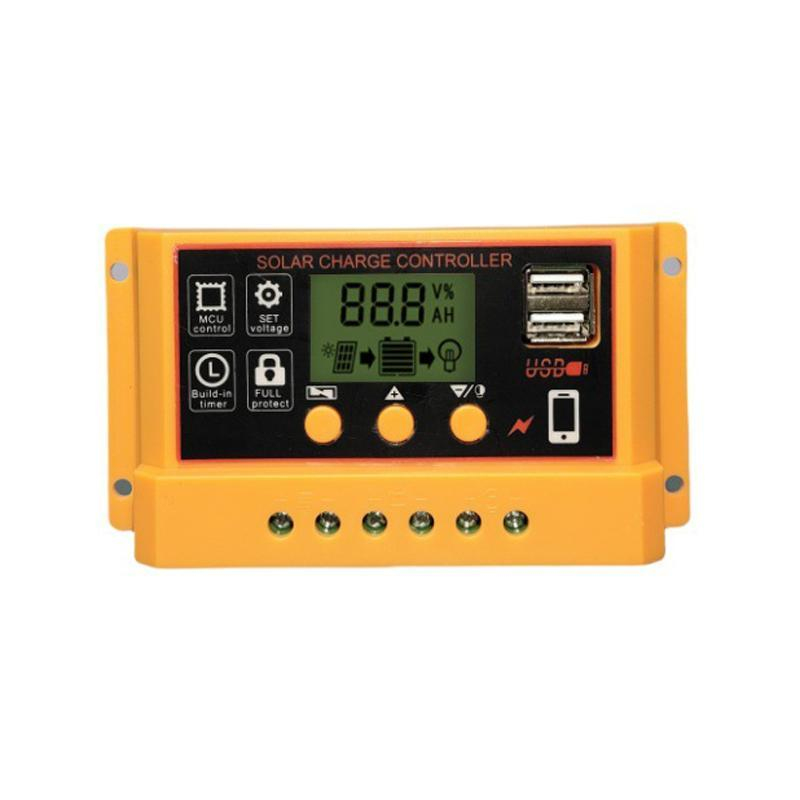

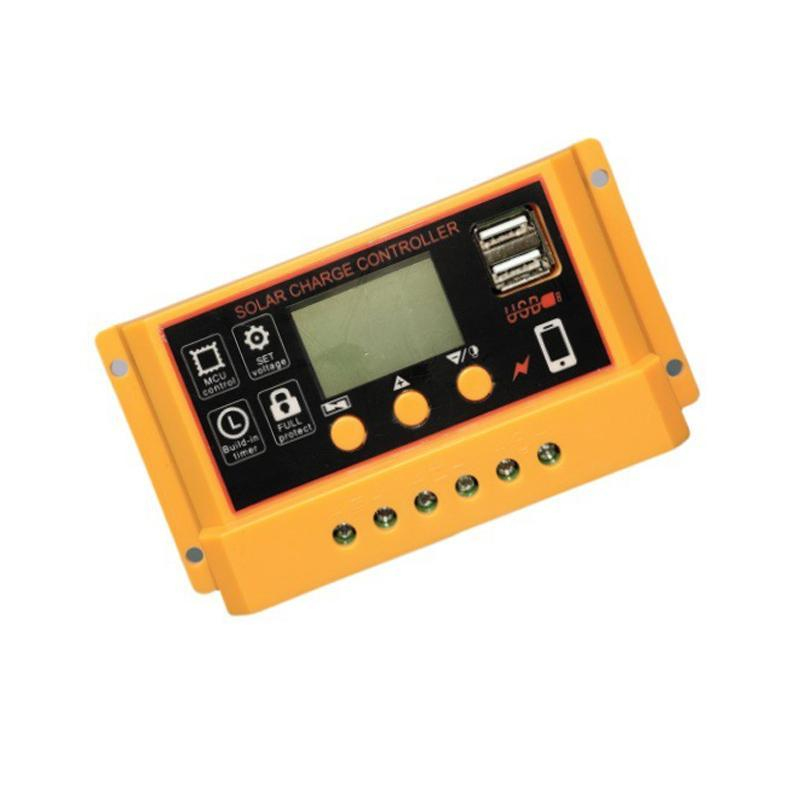

Contrôleur de charge solaire 12 V/24 V avec écran LCD
Conçu pour gérer l’énergie produite par un panneau photovoltaïque, ce contrôleur contrôle les phases de charge et de décharge afin de tenir compte des seuils propres au type de batterie sélectionné. Son écran LCD affiche la tension de la batterie ainsi qu’un indicateur sous forme de grille représentant son niveau de charge.
Avantages et points forts
- Adaptation automatique 12 V/24 V : le système détecte la tension adaptée lors de la première installation, à condition que la batterie soit connectée en premier et dispose d’une tension suffisante.
- Compatibilité avec trois types de batteries : batteries au plomb-acide B1, batteries au lithium B2 et batteries au lithium-fer-phosphate B3.
- Affichage LCD : la tension de la batterie et son niveau de charge sont visibles directement sur l’écran.
- Courant de charge au choix : les versions disponibles proposent un courant nominal de 10 A, 20 A ou 30 A.
- Protections intégrées : protection contre la surcharge, la décharge excessive, la surintensité, le court-circuit, le circuit ouvert et l’inversion de polarité.
- Commande de l’éclairage avec temporisation : cette fonction permet de gérer une sortie d’éclairage selon un réglage de durée lorsque l’installation le permet.
Fonctionnement et technologie de gestion solaire
Le contrôleur reçoit l’énergie uniquement depuis un panneau photovoltaïque et la dirige vers la batterie selon les seuils correspondant à son type. Il ne doit pas être utilisé avec une source de charge en courant continu indépendante ou avec une autre source d’alimentation non photovoltaïque.
Le circuit principal repose sur une puce de commande de qualité industrielle. Un circuit MOS anti-retour limite le retour de courant depuis la batterie vers le panneau photovoltaïque lorsque les conditions de fonctionnement l’exigent. La gestion électronique surveille également les situations anormales afin de déclencher les protections prévues contre la surcharge, la décharge excessive, la surintensité, le court-circuit, le circuit ouvert et l’inversion de connexion.
Les seuils de charge et de décharge varient selon la batterie utilisée. Le contrôleur doit donc être associé uniquement à une batterie B1, B2 ou B3 compatible. L’écran indique la tension de la batterie, mais la valeur affichée peut présenter une légère erreur : la mesure réelle doit toujours être privilégiée.
Exemples d’utilisation
- Installation photovoltaïque en 12 V : pour une batterie 12 V reliée à un panneau solaire, le contrôleur adapte automatiquement le système et surveille la charge dans les limites de tension prévues.
- Installation photovoltaïque en 24 V : dans une configuration 24 V, la détection automatique permet d’utiliser le même type de contrôleur avec une tension de système différente, sous réserve de respecter les limites du panneau photovoltaïque.
- Gestion d’un éclairage solaire : la fonction de commande de l’éclairage avec temporisation peut être utilisée lorsqu’un réglage horaire de la sortie d’éclairage est nécessaire.
- Suivi de l’état de la batterie : l’écran LCD permet de consulter rapidement la tension et l’indication de charge sans se limiter à une vérification visuelle de l’installation.
Compatibilités et prise en main
Ce contrôleur est compatible avec les batteries au plomb-acide B1, les batteries au lithium B2 et les batteries au lithium-fer-phosphate B3. Il fonctionne avec un système 12 V ou 24 V en adaptation automatique. Le courant de charge nominal disponible est de 10 A, 20 A ou 30 A selon la version sélectionnée, tandis que le courant de décharge nominal est de 10 A.

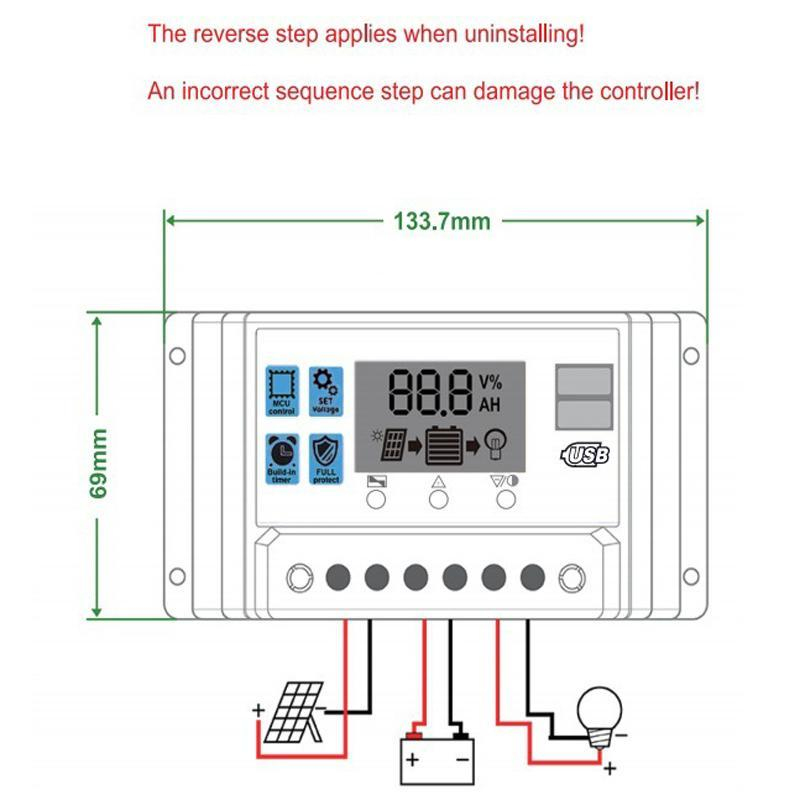

Lors de la première installation, connectez d’abord la batterie et vérifiez qu’elle possède une tension suffisante. Cette étape permet au contrôleur de reconnaître correctement le système et le type de batterie. Installez ensuite le contrôleur aussi près que possible de la batterie afin de limiter la chute de tension occasionnée par des câbles trop longs, car cette chute peut perturber l’évaluation normale de la tension.
Le contrôleur chauffe pendant son fonctionnement. Il doit donc être fixé sur une surface plane, stable et bien ventilée. Évitez de l’installer dans un emplacement empêchant la circulation de l’air. Respectez également la polarité lors du raccordement et utilisez uniquement un panneau photovoltaïque comme source de charge.
Utilisation fiable au quotidien
La faible consommation en veille, inférieure à 10 mA, limite l’énergie utilisée lorsque le contrôleur n’est pas en phase active de gestion. La sortie USB fournit 5 V/1 A pour un équipement compatible avec cette caractéristique électrique. Les protections intégrées contribuent à sécuriser le fonctionnement du circuit lorsque les conditions de raccordement ou de charge deviennent anormales.
Questions fréquentes
À quoi sert ce contrôleur de charge solaire ?
Il régule l’énergie fournie par un panneau photovoltaïque vers une batterie et gère les seuils de charge et de décharge d’une installation 12 V ou 24 V.
Quels types de batteries sont compatibles ?
Le contrôleur est prévu pour les batteries au plomb-acide B1, les batteries au lithium B2 et les batteries au lithium-fer-phosphate B3. Il ne doit pas être utilisé avec un autre type de batterie.
Quelle source d’énergie faut-il utiliser pour la charge ?
La charge doit provenir exclusivement d’un panneau photovoltaïque. Une source en courant continu ou toute autre alimentation ne doit pas être utilisée comme source de charge.
Le contrôleur reconnaît-il automatiquement le 12 V ou le 24 V ?
Oui, le système dispose d’une adaptation automatique 12 V/24 V. Pour la première mise en service, la batterie doit être branchée en premier et présenter une tension suffisante pour permettre la reconnaissance correcte du système.
La tension affichée à l’écran est-elle absolument exacte ?
L’affichage de la tension de la batterie peut présenter une légère erreur. En cas de contrôle précis, la valeur mesurée dans la réalité doit être considérée comme référence.
Une gestion claire pour les installations photovoltaïques 12 V et 24 V
Avec son écran LCD, ses seuils adaptés aux batteries B1, B2 et B3, son adaptation automatique 12 V/24 V et ses protections électroniques intégrées, ce contrôleur facilite la gestion d’une installation solaire photovoltaïque. Son format compact et son poids d’environ 160 g permettent une intégration pratique, à condition de respecter les règles de raccordement, de ventilation et de compatibilité avec la batterie et le panneau utilisés.
Caractéristiques techniques :
- Type de produit : contrôleur de charge solaire photovoltaïque avec écran LCD
- Tension du système : adaptation automatique 12 V/24 V
- Courant nominal de charge : 10 A, 20 A ou 30 A
- Courant nominal de décharge : 10 A
- Types de batteries compatibles : batteries au plomb-acide B1, batteries au lithium B2, batteries au lithium-fer-phosphate B3
- Tension photovoltaïque maximale pour une batterie 12 V : inférieure à 18–23 V
- Tension photovoltaïque maximale pour une batterie 24 V : inférieure à 36–46 V
- Tension d’arrêt de charge pour une batterie B1 : 14,4 V
- Tension d’arrêt de charge pour une batterie B2 : 12,6 V
- Tension d’arrêt de charge pour une batterie B3 : 14,6 V
- Tension d’arrêt de décharge pour une batterie B1 : 10,7 V
- Tension d’arrêt de décharge pour une batterie B2 : 9 V
- Tension d’arrêt de décharge pour une batterie B3 : 10,8 V
- Tension de reprise de décharge pour une batterie B1 : 12,6 V
- Tension de reprise de décharge pour une batterie B2 : 11 V
- Tension de reprise de décharge pour une batterie B3 : 12,6 V
- Sortie USB : 5 V/1 A
- Courant de veille : inférieur à 10 mA
- Température de fonctionnement : de -35 à 60 °C
- Poids : environ 160 g

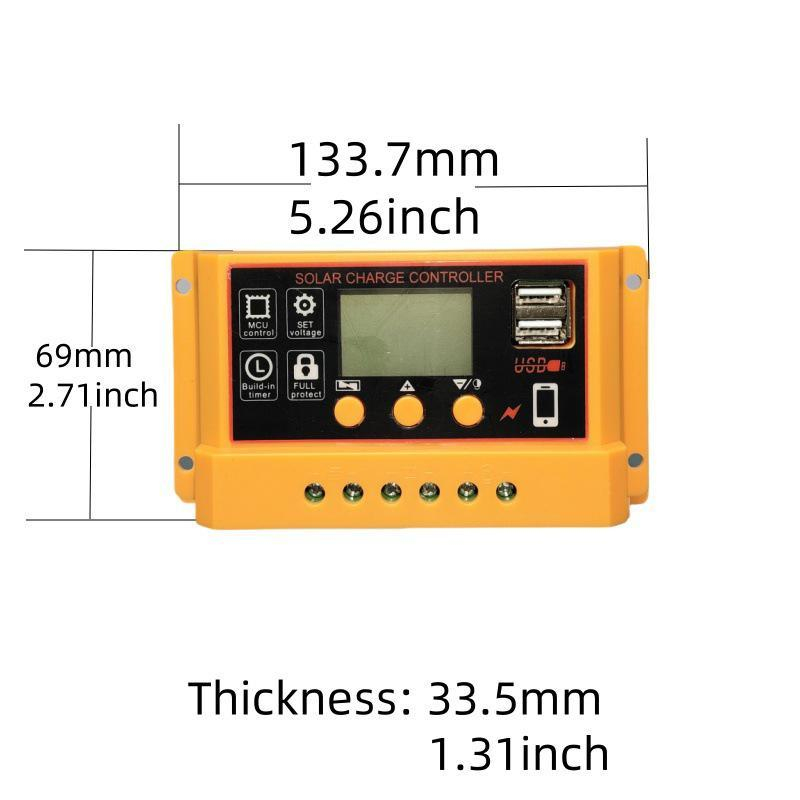

- Dimensions : environ 13,37 × 6,9 × 3,35 cm

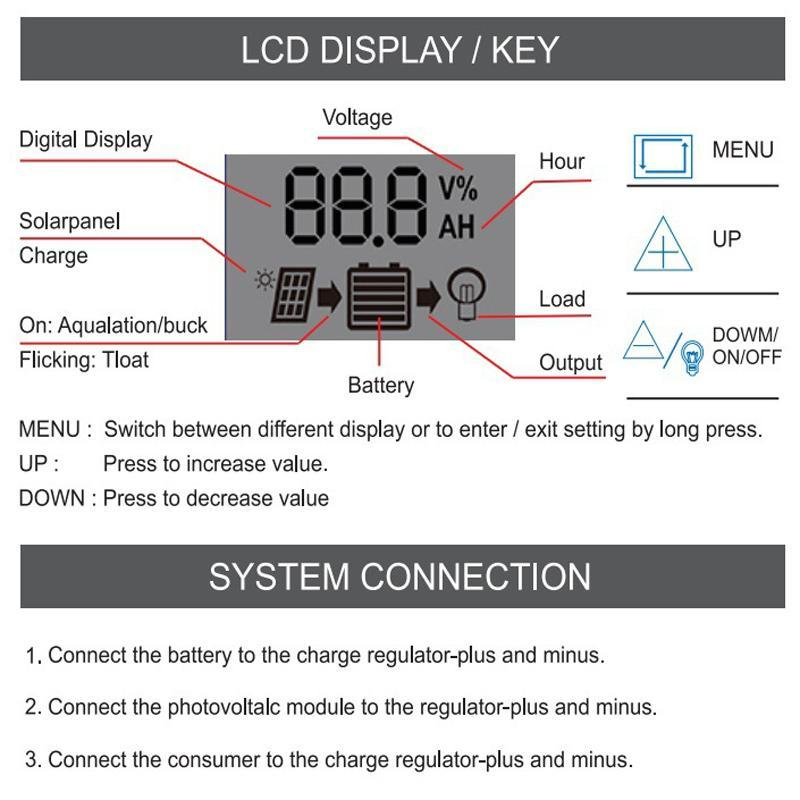

- Affichage : écran LCD avec indication de la tension et grille du niveau de charge de la batterie
- Commande de l’éclairage : fonction de commande avec temporisation
- Puce de commande : puce de commande de qualité industrielle
- Protections intégrées : surintensité, court-circuit, circuit ouvert, inversion de polarité, surcharge et décharge excessive
- Circuit anti-retour : circuit MOS anti-retour
- Installation recommandée : surface plane et bien ventilée, aussi près que possible de la batterie
- Source de charge autorisée : panneau photovoltaïque uniquement
- Précision de l’affichage de la tension : une légère erreur est possible ; la valeur réelle doit être privilégiée
Fiche Technique & Caractéristiques Détaillées
Spécifications certifiées| Accessoires fournis | <strong>Contenu du pack :</strong><ul> <li>[Info non présente]</li></ul> |
| Configuration requise | 12 V/24 V, adaptation automatique |
| Epaisseur (cm) | 3,35 cm |
| Format d'écran | LCD |
| Formats pris en charge | Batteries au plomb, batteries au lithium, batteries au lithium-fer-phosphate |
| Garantie et services | 2 ans |
| Hauteur (cm) | 3.35 |
| Largeur (cm) | 6.9 |
| Profondeur(cm) | 3.35 |
| Taille | 13,37 × 6,9 × 3,35 cm |
| Taille (mm) | 133,7 × 69 × 33,5 mm |
| Technologie d'affichage | Écran à cristaux liquides |
