Régulateur De Charge Solaire MPPT 12V 24V 40A Avec Écran LCD Et Sorties USB 5V 3A Pour Systèmes Solaires

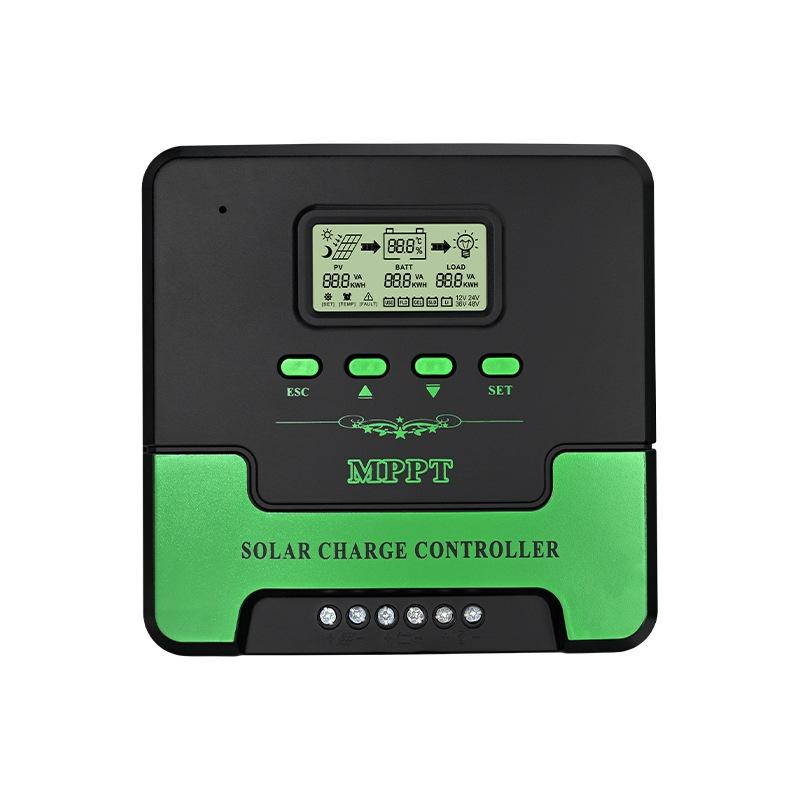

Régulateur de charge solaire MPPT 40 A 12/24 V

Le régulateur de charge solaire MPPT 40 A 12/24 V contrôle l’énergie produite par les panneaux photovoltaïques et la distribue vers une batterie ou une charge électrique. Il reconnaît automatiquement les systèmes 12 V et 24 V, accepte une tension solaire jusqu’à 100 V VOC et prend en charge une puissance de panneaux allant jusqu’à 480 W en 12 V ou 960 W en 24 V. Son écran LCD haute définition permet de suivre l’état de fonctionnement, de consulter les réglages de programmation et de modifier les paramètres disponibles depuis l’interface.

Avantages et points forts du régulateur de charge solaire

• Gestion de systèmes 12 V et 24 V : l’identification automatique de la tension du système facilite l’utilisation avec différentes configurations solaires compatibles.
• Courant de charge de 40 A : cette capacité convient aux installations nécessitant une gestion importante de l’énergie fournie par les panneaux.
• Large plage d’entrée solaire : la tension d’entrée photovoltaïque peut atteindre 100 V VOC (MAX), avec une puissance maximale de 480 W en 12 V et de 960 W en 24 V.

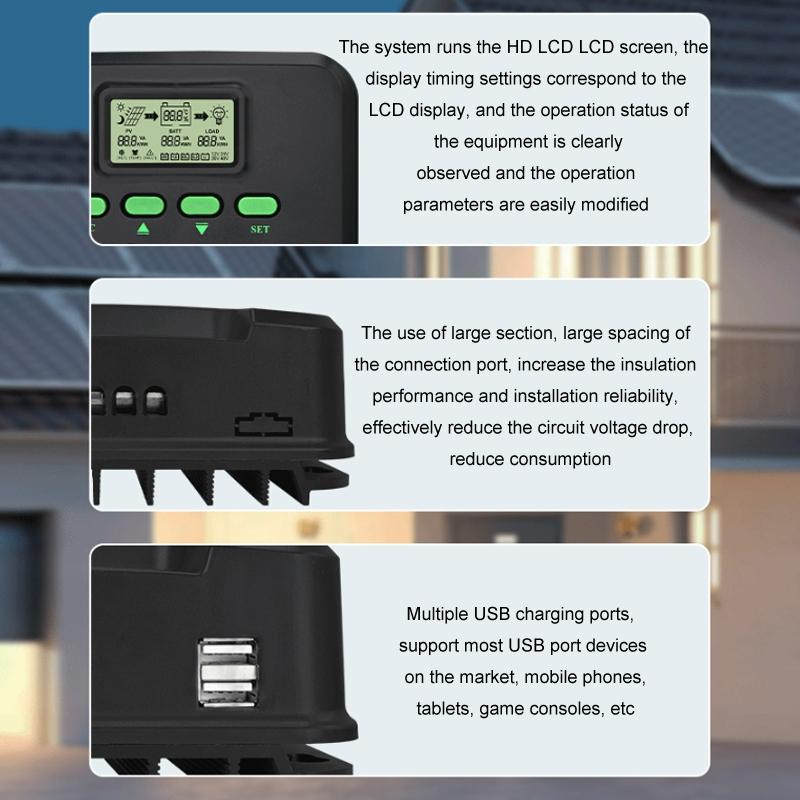

• Écran LCD haute définition : l’utilisateur peut observer clairement le fonctionnement du système et accéder aux réglages de programmation correspondants.
• Sorties USB 5 V/3 A : plusieurs ports permettent de recharger des appareils USB courants, notamment des téléphones, des tablettes et des consoles de jeu.
• Bornes de câblage adaptées : les ports de raccordement de grande section et à grand espacement favorisent l’isolation, la fiabilité de l’installation et la limitation de la chute de tension dans le circuit.

Fonctionnement et gestion de l’énergie solaire

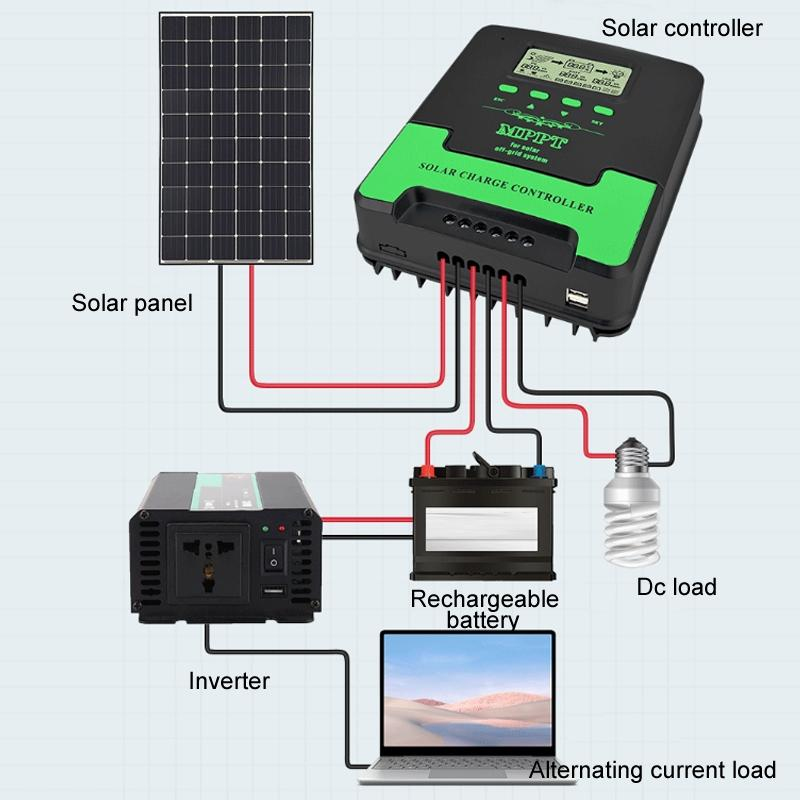

Le régulateur de charge solaire MPPT se place entre les panneaux photovoltaïques, la batterie et les charges connectées. Il reçoit l’énergie produite par les panneaux dans la limite de 100 V VOC (MAX), puis gère la charge de la batterie selon la configuration 12 V ou 24 V reconnue par l’appareil. La tension de batterie admissible est comprise entre 9 et 32 V.

Le courant de charge nominal atteint 40 A, tandis que le courant nominal destiné aux charges est de 20 A. La puissance maximale d’entrée des panneaux est de 480 W pour un système 12 V et de 960 W pour un système 24 V. Ces valeurs doivent être respectées lors du dimensionnement de l’installation afin de rester dans les limites de fonctionnement indiquées.

La compensation de température est configurée par défaut selon un coefficient de -2 mV/degré Celsius/2 V. Cette fonction tient compte des variations de température dans la gestion de la charge. La perte à vide annoncée est inférieure à 0,4 W, ce qui limite la consommation du régulateur lorsqu’aucune charge n’est active.

Exemples d’utilisation

• Éclairage public solaire : dans une installation d’éclairage alimentée par des panneaux et une batterie, le régulateur gère la charge jusqu’à 40 A et autorise une charge de sortie nominale jusqu’à 20 A.
• Toiture ou auvent solaire : pour une production photovoltaïque résidentielle de petite ou moyenne capacité, l’entrée jusqu’à 100 V VOC et la puissance maximale adaptée aux systèmes 12 V ou 24 V permettent d’organiser la gestion de l’énergie produite.
• Système solaire autonome : dans une installation de production d’énergie, l’écran LCD facilite le suivi de l’état de fonctionnement et la modification des paramètres accessibles.
• Véhicule de loisirs équipé de panneaux solaires : le régulateur peut être intégré à un système solaire de véhicule de loisirs compatible avec une batterie 12 V ou 24 V, tout en fournissant une sortie USB pour les appareils pris en charge.
• Panneau d’affichage solaire : pour un affichage alimenté par une installation photovoltaïque, le régulateur assure la gestion entre les panneaux, la batterie et la charge dans les limites de courant et de puissance prévues.

Compatibilités et prise en main

Ce régulateur est conçu pour les installations solaires fonctionnant en 12 V ou 24 V avec une batterie dont la tension se situe entre 9 et 32 V. La puissance maximale des panneaux dépend de la tension du système : 480 W maximum en 12 V et 960 W maximum en 24 V. Avant le raccordement, il est nécessaire de vérifier la tension de la batterie, la tension VOC des panneaux, la puissance totale installée et les courants prévus.

Les ports USB délivrent une sortie de 5 V/3 A et prennent en charge la plupart des appareils équipés d’un port USB, comme les téléphones, les tablettes et les consoles de jeu. Les bornes de câblage à grande section et à grand espacement rendent le raccordement plus structuré et contribuent à réduire les pertes liées à la résistance du circuit.

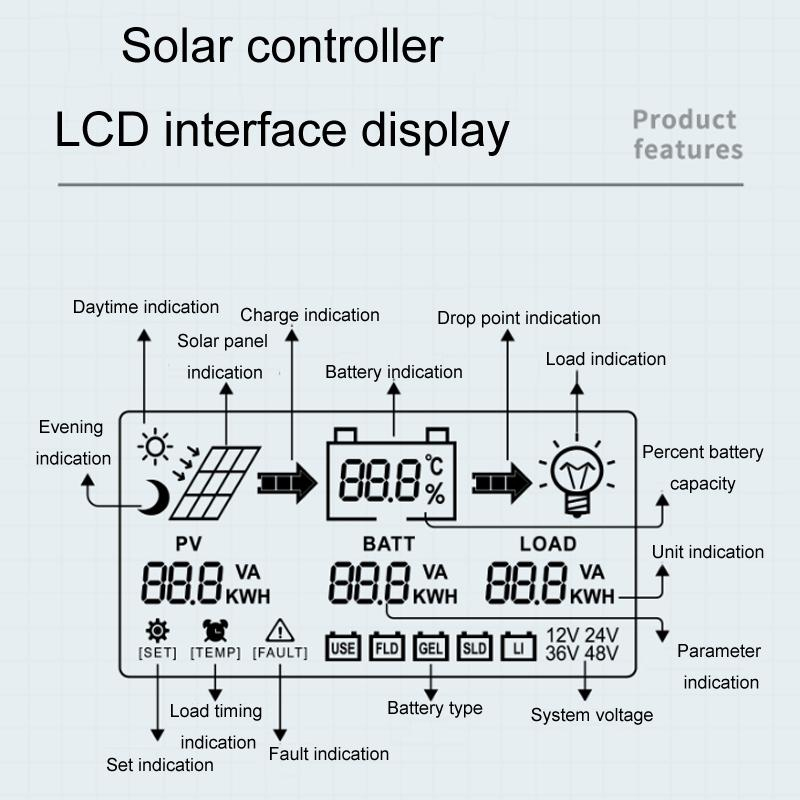

L’écran LCD haute définition sert à visualiser l’état de fonctionnement du système. Les réglages de programmation associés à l’affichage peuvent être consultés et modifiés directement sur l’appareil. La structure en ABS et métal apporte un ensemble adapté à une installation fixe dans un environnement approprié.

Conditions d’utilisation

Le régulateur fonctionne dans une plage de température comprise entre -10 et +65 °C. Son indice de protection est IP21 : il doit donc être installé dans un emplacement compatible avec ce niveau de protection, en tenant compte de l’exposition à l’humidité et aux projections d’eau. La compatibilité électromagnétique est indiquée conformément aux normes EN61000, EN55022 et EN55024.

Pourquoi choisir ce régulateur solaire 40 A ?

Ce régulateur convient aux utilisateurs qui recherchent une gestion centralisée de panneaux solaires, d’une batterie et de charges électriques sur une installation 12 V ou 24 V. L’identification automatique du système, l’écran LCD, la capacité de charge de 40 A, les sorties USB et les bornes de raccordement espacées réunissent les fonctions nécessaires au suivi et à l’exploitation d’un système solaire compatible. Le choix des panneaux et de la batterie doit toujours respecter les valeurs maximales indiquées dans les caractéristiques.

Caractéristiques techniques

• Type de produit : régulateur de charge solaire MPPT
• Matériau : ABS + métal
• Tension du système : identification automatique 12 V/24 V
• Perte à vide : inférieure à 0,4 W
• Tension d’entrée solaire : 100 V VOC (MAX)
• Tension de batterie : 9–32 V
• Plage de tension : tension de batterie + 2 V à 100 V (MAX)
• Courant de charge nominal : 40 A
• Courant de charge nominal de la sortie : 20 A
• Sortie USB : 5 V/3 A
• Puissance d’entrée maximale des panneaux : 480 W/12 V ; 960 W/24 V
• Coefficient de compensation de température : -2 mV/degré Celsius/2 V, valeur par défaut
• Température de fonctionnement : -10 à +65 °C
• Indice de protection : IP21
• Compatibilité électromagnétique : conforme aux normes EN61000, EN55022 et EN55024
• Applications prévues : éclairage public solaire, toitures solaires, auvents solaires, systèmes de production d’énergie solaire, véhicules de loisirs solaires et panneaux d’affichage solaires
• Affichage : écran LCD haute définition pour l’affichage de l’état de fonctionnement et des réglages de programmation
• Bornes de câblage : grande section et grand espacement pour améliorer l’isolation et la fiabilité du raccordement
• Ports USB : plusieurs ports, compatibles avec la plupart des appareils USB du marché, notamment les téléphones, les tablettes et les consoles de jeu

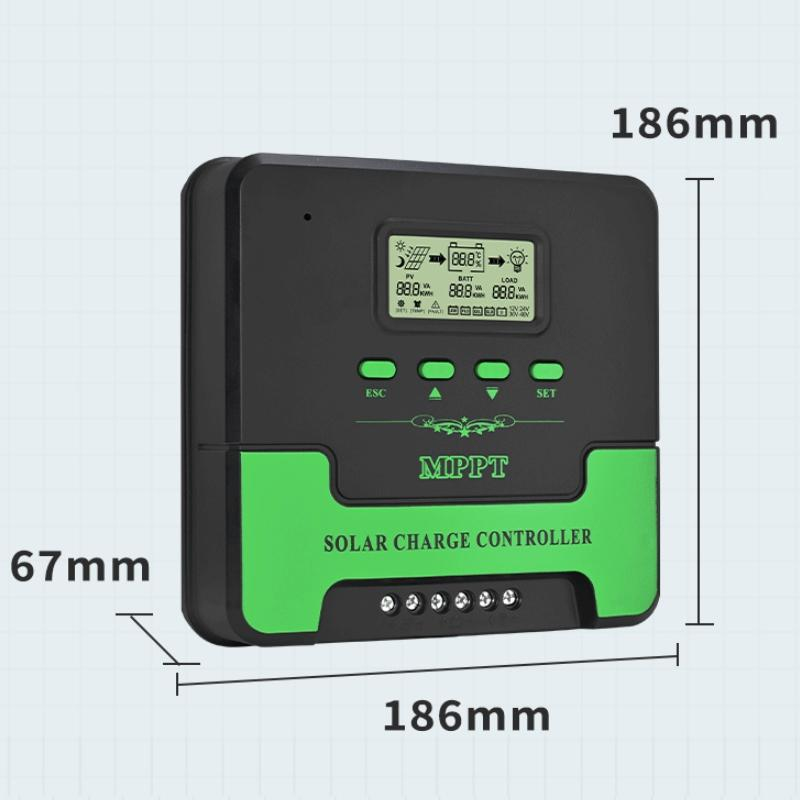

• Dimensions : 18,6 × 18,6 × 6,7 cm
• Poids : 946 g
