Contrôleur De Charge Solaire MPPT 12V 24V 20A Avec Écran LCD Ports USB 5V 3A Et Identification Automatique

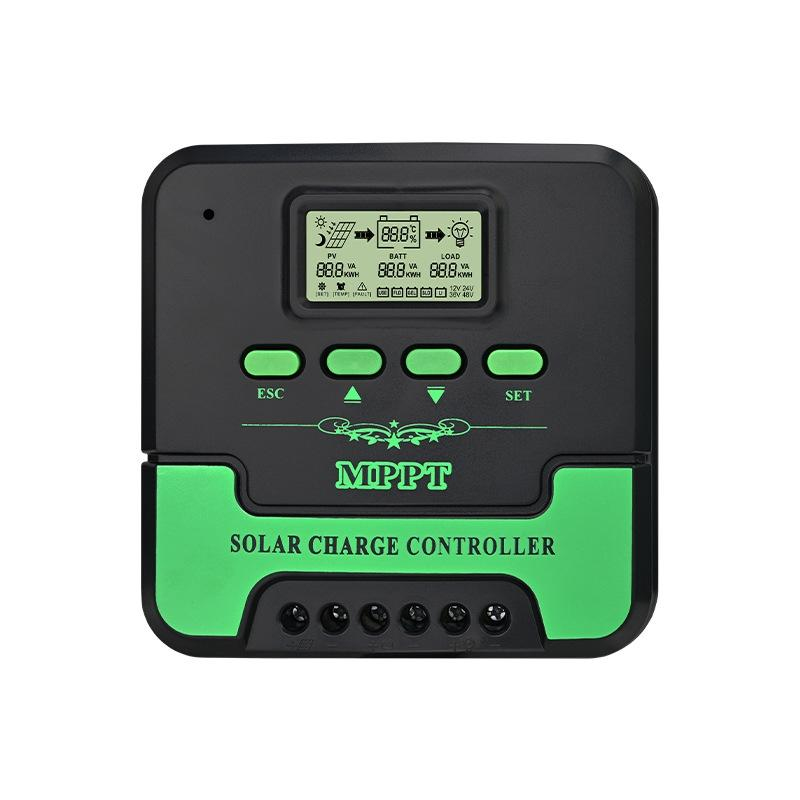

Contrôleur de charge solaire MPPT 12 V/24 V 20 A

Le contrôleur de charge solaire MPPT 12 V/24 V 20 A régule l’énergie produite par un panneau solaire afin de gérer la recharge d’une batterie et l’alimentation d’une charge connectée. Grâce à l’identification automatique de la tension du système, il convient aux installations en 12 V comme en 24 V. Son écran LCD haute définition facilite le suivi des paramètres et de l’état de fonctionnement. Sa sortie USB 5 V/3 A permet également de recharger différents appareils compatibles, comme un téléphone, une tablette ou une console de jeu.

Avantages et points forts

• Gestion automatique en 12 V ou 24 V : le contrôleur identifie la tension du système pour s’adapter à l’installation utilisée.
• Technologie MPPT : elle est conçue pour assurer la gestion de la charge solaire dans la limite des caractéristiques électriques indiquées.
• Courant nominal de 20 A : la charge de la batterie et la sortie destinée à la charge disposent chacune d’un courant nominal de 20 A.
• Écran LCD haute définition : il permet d’observer clairement l’état de fonctionnement et de modifier les paramètres d’utilisation pris en charge.
• Sorties USB intégrées : plusieurs ports USB délivrent une sortie de 5 V/3 A pour les appareils compatibles.
• Bornes de câblage à grande section et grand espacement : cette conception améliore l’isolation et la fiabilité de l’installation, tout en contribuant à réduire la chute de tension et la consommation du circuit.

Fonctionnement du contrôleur MPPT

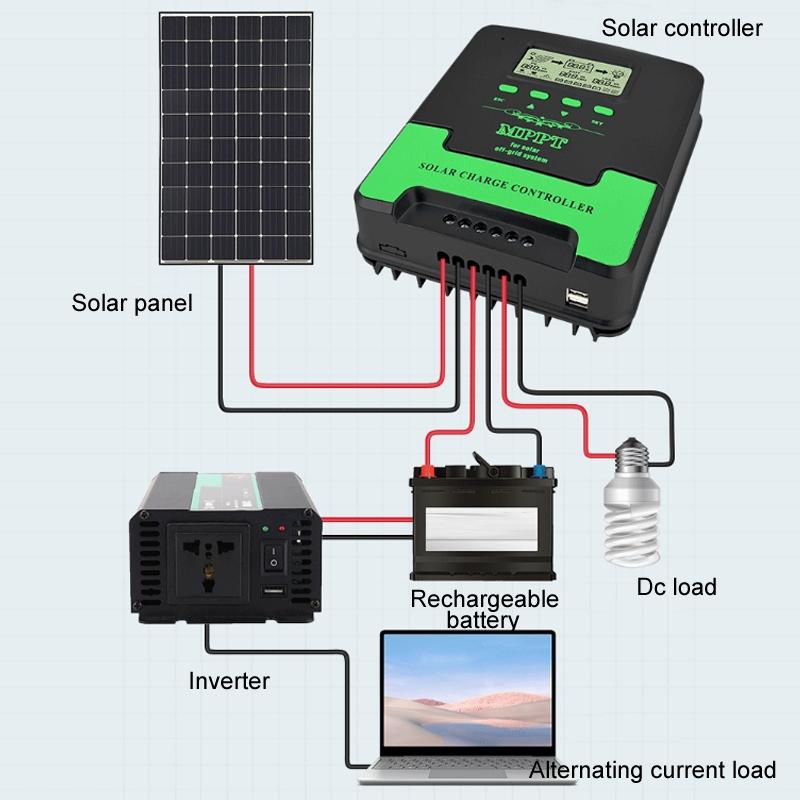

Le contrôleur reçoit l’énergie provenant des panneaux solaires, surveille les paramètres de la batterie et régule le courant de charge. Il fonctionne avec une tension de système de 12 V ou 24 V, détectée automatiquement. La tension d’entrée solaire peut atteindre 50 V en tension de circuit ouvert maximale. La puissance maximale des panneaux acceptée est de 240 W pour un système 12 V et de 480 W pour un système 24 V.

La batterie doit présenter une tension comprise entre 9 V et 32 V. La plage de tension indiquée pour le fonctionnement s’étend de la tension de la batterie augmentée de 2 V jusqu’à 50 V maximum. Le courant nominal de charge est de 20 A, tandis que le courant nominal destiné à la charge connectée est également de 20 A.

La compensation thermique est réglée par défaut sur un coefficient de -2 mV/°C/2 V. Cette donnée permet au contrôleur d’intégrer la variation de température prévue par ses paramètres de fonctionnement. La consommation à vide reste inférieure à 0,4 W lorsque le contrôleur n’alimente pas de charge active.

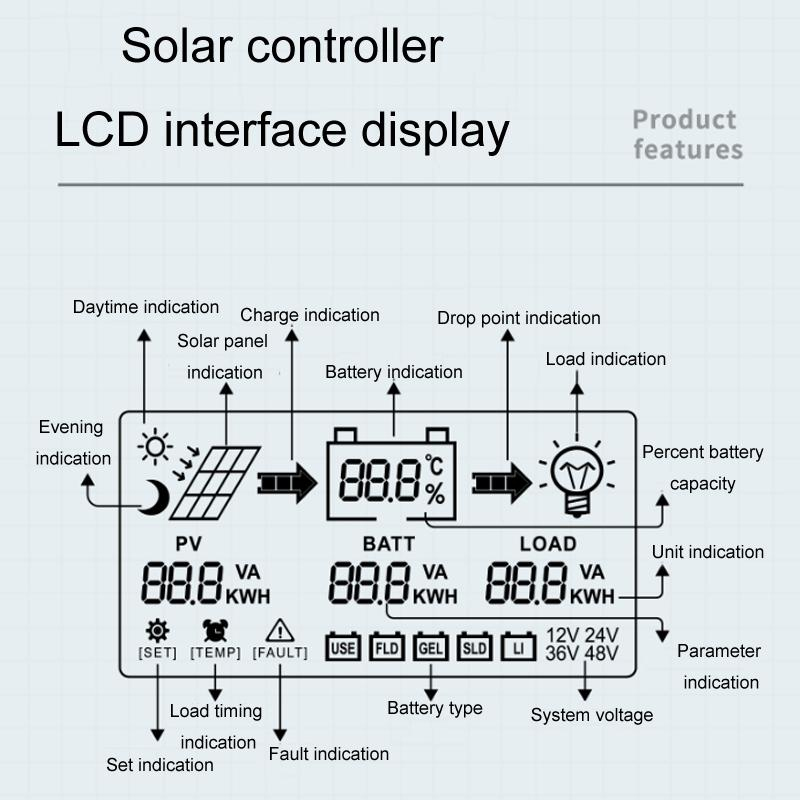

Écran LCD et réglages

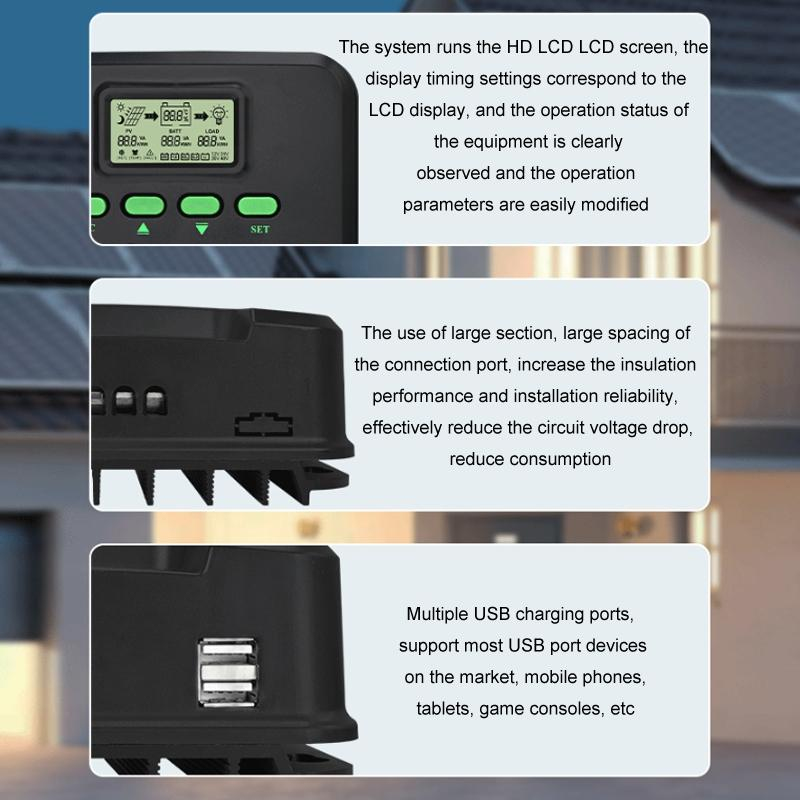

L’écran LCD haute définition affiche les informations liées au fonctionnement du système. Les réglages de temporisation correspondent aux indications affichées sur l’écran, ce qui facilite la consultation et la modification des paramètres disponibles. L’utilisateur peut ainsi observer plus simplement l’état de fonctionnement du contrôleur et effectuer les réglages prévus par l’appareil.

Les bornes de raccordement disposent d’une section importante et d’un espacement large. Cette configuration améliore les distances d’isolation entre les connexions et favorise une installation plus fiable. Elle contribue également à limiter les pertes liées à la chute de tension dans le circuit, dans les limites du câblage utilisé.

Exemples d’utilisation

• Éclairage solaire extérieur : dans une installation d’éclairage public solaire, le contrôleur gère la production du panneau et la charge raccordée avec un système en 12 V ou 24 V.
• Toiture ou auvent solaire : pour un système solaire installé sur une toiture ou un auvent, la gestion MPPT et l’écran LCD permettent de suivre le fonctionnement de l’installation.
• Système de production solaire : dans une installation photovoltaïque de petite puissance respectant les limites indiquées, le contrôleur régule la charge de la batterie et l’alimentation de la charge connectée.
• Véhicule de loisirs solaire : dans un véhicule de loisirs équipé d’un système solaire compatible, la sortie USB peut servir à alimenter ou recharger des appareils disposant d’une prise USB.
• Panneau d’affichage solaire : pour un panneau d’affichage alimenté par énergie solaire, le contrôleur assure l’interface de gestion entre les panneaux, la batterie et la charge.

Compatibilités et prise en main

Le contrôleur est conçu pour les systèmes solaires en 12 V et 24 V, avec identification automatique de la tension. Il accepte une puissance de panneaux allant jusqu’à 240 W en 12 V ou 480 W en 24 V, avec une tension solaire maximale de 50 V en circuit ouvert. La batterie raccordée doit se situer dans la plage de 9 à 32 V indiquée.

Les ports USB intégrés prennent en charge la plupart des appareils équipés d’un port USB, notamment les téléphones, les tablettes et les consoles de jeu. La sortie USB est spécifiée à 5 V/3 A. Avant le raccordement, il convient de vérifier que les tensions, la puissance du panneau, la batterie et la charge correspondent aux valeurs techniques du contrôleur.

Le boîtier associe l’ABS et le métal. Les dimensions compactes de 13 x 13 x 5,8 cm et le poids de 376 g facilitent son intégration dans une installation disposant d’un espace adapté. L’indice de protection IP21 indique que le contrôleur doit être utilisé dans un environnement correspondant à ce niveau de protection.

Une solution de suivi claire au quotidien

Le contrôleur combine une gestion solaire en 12 V/24 V, un écran de contrôle lisible et des ports USB pratiques dans un format compact. Ses paramètres électriques clairement définis permettent de sélectionner une installation compatible, tandis que les bornes espacées facilitent un raccordement organisé. Il convient aux utilisateurs qui souhaitent gérer une installation solaire avec batterie, surveiller son fonctionnement et disposer d’une sortie USB pour des appareils courants.

Questions fréquentes

À quoi sert ce contrôleur de charge solaire ?

Il sert à gérer l’énergie fournie par des panneaux solaires, à réguler la charge d’une batterie et à alimenter une charge connectée dans un système en 12 V ou 24 V.

Le contrôleur reconnaît-il automatiquement la tension du système ?

Oui. La tension du système est identifiée automatiquement entre 12 V et 24 V.

Quelle puissance de panneaux solaires peut être raccordée ?

La puissance maximale indiquée est de 240 W pour un système 12 V et de 480 W pour un système 24 V. La tension de circuit ouvert des panneaux ne doit pas dépasser 50 V.

Quels appareils peuvent être rechargés par USB ?

Les sorties USB prennent en charge la plupart des appareils compatibles avec une connexion USB, notamment les téléphones, les tablettes et les consoles de jeu. La sortie est de 5 V/3 A.

Dans quelle plage de température le contrôleur fonctionne-t-il ?

La température de fonctionnement indiquée est comprise entre -10 °C et +65 °C.

Caractéristiques techniques

• Type de produit : contrôleur de charge solaire MPPT
• Tension du système : 12 V/24 V avec identification automatique
• Perte à vide : inférieure à 0,4 W
• Tension d’entrée solaire : 50 V en tension de circuit ouvert maximale
• Tension de la batterie : 9 à 32 V
• Plage de tension : tension de la batterie + 2 V à 50 V maximum
• Courant nominal de charge : 20 A
• Courant nominal de la charge : 20 A
• Sortie USB : 5 V/3 A
• Puissance maximale d’entrée des panneaux : 240 W en 12 V ; 480 W en 24 V
• Coefficient de compensation thermique : -2 mV/°C/2 V, valeur par défaut
• Température de fonctionnement : -10 °C à +65 °C
• Indice de protection : IP21
• Compatibilité électromagnétique : conforme aux normes EN61000, EN55022 et EN55024
• Domaines d’utilisation prévus : éclairage public solaire, toitures solaires, auvents solaires, systèmes de production d’énergie solaire, véhicules de loisirs solaires et panneaux d’affichage solaires
• Affichage : écran LCD haute définition pour le fonctionnement du système
• Réglages affichés : réglages de temporisation correspondants à l’écran LCD
• Bornes de câblage : grande section et grand espacement
• Ports USB : plusieurs ports USB compatibles avec la plupart des appareils USB, notamment les téléphones, les tablettes et les consoles de jeu
• Matériau : ABS et métal

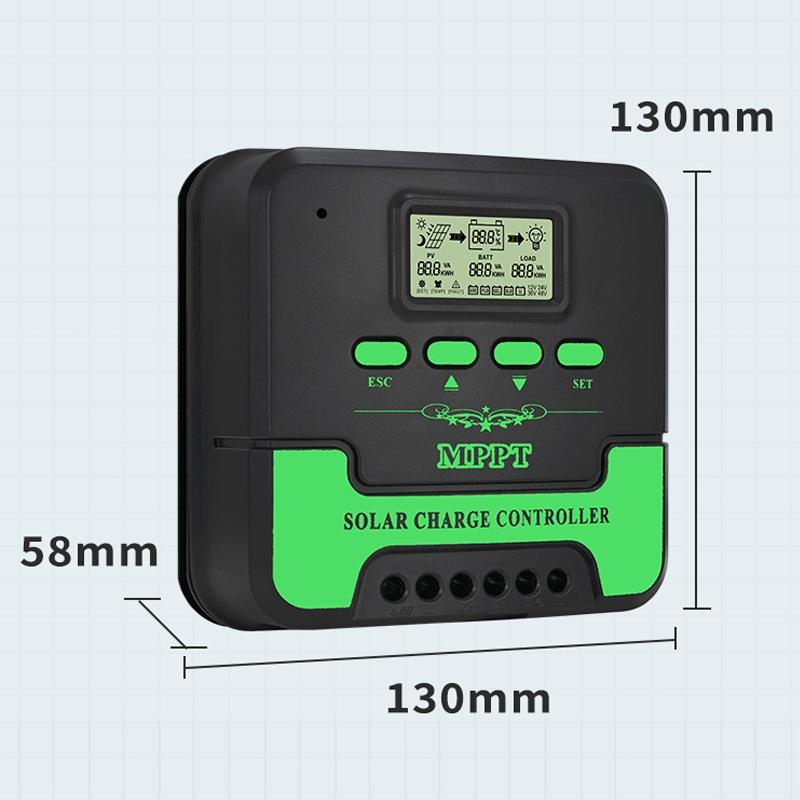

• Dimensions : 13 x 13 x 5,8 cm
• Poids : 376 g
