Contrôleur De Charge Solaire PWM 12V 24V 20A Avec Écran LCD Double USB 5V 2,5A Pour Batteries Plomb-acide
Points Forts & Avantages Clés
✨ Atouts majeurs certifiés 01
Point Fort #1
Adaptation automatique 12/24 V avec charge jusqu’à 20 A
02
Point Fort #2
Écran LCD affichant les tensions, courants, températures et données de production/consommation
03
Point Fort #3
Gestion de charge en 3 étapes avec paramètres ajustables et mémoire après coupure
04
Point Fort #4
Double sortie USB 5 V/2,5 A compatible avec la recharge des smartphones
05
Point Fort #5
Protections intégrées contre les surintensités, courts-circuits, inversions de polarité et retours de courant
Le contrôleur de charge solaire PWM 12 V/24 V 20 A régule l’énergie produite par un panneau photovoltaïque afin de charger une batterie au plomb et de piloter une charge électrique connectée. La reconnaissance automatique de la tension 12 V ou 24 V simplifie la mise en service, tandis que l’écran LCD permet de suivre les principaux paramètres du système. Avec ses deux sorties USB 5 V, sa gestion de charge en trois étapes, son éclairage commandé par la luminosité et ses protections intégrées, ce contrôleur convient aux installations photovoltaïques équipées d’une batterie au plomb compatible.
Contrôleur de charge solaire PWM 12 V/24 V : avantages et points forts
- Adaptation automatique 12 V/24 V : le contrôleur détecte la tension de la batterie lors de l’installation, ce qui permet de l’utiliser dans les deux configurations prévues.
- Courant de charge nominal de 20 A : il régule la charge provenant du panneau photovoltaïque dans la limite de sa capacité nominale.

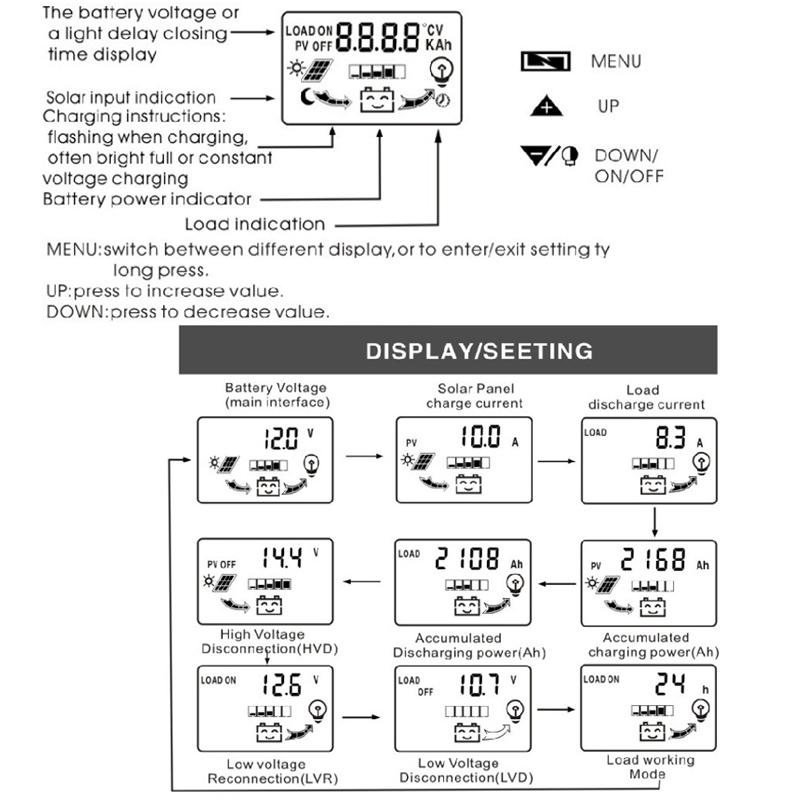

- Écran LCD grand format : l’affichage facilite le contrôle du courant de charge, du courant de décharge, de la température ainsi que la consultation des données cumulées de production et de décharge.
- Gestion de charge en trois étapes : cette régulation accompagne le processus de charge de la batterie selon les paramètres prévus par le contrôleur.
- Deux sorties USB 5 V/2,5 A : elles permettent de recharger des téléphones mobiles et d’autres appareils compatibles directement depuis le système solaire.
- Protections avec rétablissement automatique : la protection contre les surintensités, les courts-circuits, les circuits ouverts et les inversions de polarité contribue à sécuriser le fonctionnement du circuit.
Fonctionnement du régulateur photovoltaïque
Le contrôleur se place entre le panneau photovoltaïque, la batterie et la charge. Il reçoit l’énergie du panneau, régule la tension et le courant de charge, puis distribue l’énergie vers la charge raccordée lorsque cela est nécessaire. Un circuit anti-retour limite la circulation inverse du courant vers le panneau photovoltaïque. Cette conception est associée à une faible génération de chaleur pendant le fonctionnement.
La charge est gérée selon trois étapes. La tension de charge renforcée est fixée à 14,4 V. La tension de maintien est réglée par défaut à 13,7 V et peut être ajustée. Les paramètres de charge et de décharge peuvent également être modifiés selon les possibilités prévues par le contrôleur. La mémoire de coupure conserve les réglages après une interruption de l’alimentation.
La fonction de commande par luminosité utilise la tension du panneau photovoltaïque comme référence. L’allumage commandé par la luminosité est associé à un seuil de 8 V et l’extinction commandée par la luminosité à un seuil de 8 V. Un délai est prévu pour ces deux actions, afin que la commande ne réagisse pas instantanément à chaque variation de luminosité.
Pour préserver la batterie, la sortie de décharge est interrompue à 10,7 V par défaut. La décharge peut reprendre lorsque la tension atteint 12,6 V, valeur par défaut ajustable. La reprise de charge est indiquée à 13 V. Ces seuils sont également réglables dans les limites prévues par le dispositif.
Exemples d’utilisation
- Installation solaire autonome : pour une installation alimentant une charge en 12 V ou 24 V, le contrôleur régule la charge de la batterie et protège la sortie lorsque la tension descend sous le seuil défini.
- Éclairage commandé par la luminosité : lorsqu’un panneau photovoltaïque est relié au contrôleur, la fonction de commande par luminosité avec délai peut piloter l’allumage et l’extinction d’une charge compatible.
- Recharge d’appareils mobiles : les deux ports USB 5 V/2,5 A permettent de connecter des appareils compatibles, notamment des téléphones mobiles, lorsque la batterie du système dispose d’une énergie suffisante.
- Suivi d’une installation photovoltaïque : l’écran LCD permet de consulter le courant de charge, le courant de décharge, la température ainsi que les valeurs cumulées de production et de décharge.
Compatibilités et prise en main
Ce contrôleur est exclusivement destiné aux batteries au plomb, notamment les batteries ouvertes, étanches ou au gel. Il ne doit pas être utilisé avec une autre technologie de batterie lorsque celle-ci n’est pas explicitement prévue. La source de charge doit être un panneau photovoltaïque : une alimentation continue ou une autre source électrique ne doit pas être raccordée comme source de charge.
Lors de la première installation, la batterie doit disposer d’une tension suffisante pour permettre la reconnaissance automatique correcte du système 12 V ou 24 V. Il est recommandé d’installer le contrôleur aussi près que possible de la batterie afin de limiter la chute de tension due à des câbles trop longs.
Le raccordement s’effectue dans l’ordre suivant : connecter d’abord les bornes positive et négative de la batterie, puis raccorder la charge en respectant la polarité, et enfin connecter le panneau photovoltaïque selon le schéma de branchement prévu. Les bornes positives et négatives ne doivent pas être inversées. Le contrôleur doit être fixé sur une surface plane et correctement ventilée, car il peut chauffer pendant son fonctionnement.
Une utilisation encadrée par des protections intégrées
Le circuit intègre une protection contre les surintensités, les courts-circuits, les circuits ouverts et les inversions de connexion. Ces protections sont annoncées comme autorécupérables. Le circuit anti-retour et la faible génération de chaleur complètent la conception électrique du contrôleur. La plage de température de fonctionnement indiquée s’étend de -35 °C à 60 °C.
Questions fréquentes
À quoi sert ce contrôleur solaire ?
Il régule l’énergie d’un panneau photovoltaïque pour charger une batterie au plomb, contrôler une charge et fournir deux sorties USB 5 V aux appareils compatibles.
Le contrôleur fonctionne-t-il en 12 V et en 24 V ?
Oui. Le système reconnaît automatiquement une batterie 12 V ou 24 V, à condition que la batterie présente une tension suffisante lors de la première installation.
Quelles batteries sont compatibles ?
Le contrôleur est prévu pour les batteries au plomb ouvertes, étanches et au gel. La compatibilité avec d’autres technologies de batterie n’est pas indiquée.
Peut-on utiliser une alimentation continue à la place d’un panneau photovoltaïque ?
Non. La source de charge indiquée est exclusivement un panneau photovoltaïque. Une alimentation continue ou une autre source ne doit pas être utilisée comme entrée de charge.
Les paramètres sont-ils réglables ?
La tension de maintien, les seuils de coupure et de reprise de décharge ainsi que les paramètres de charge et de décharge sont indiqués comme ajustables, selon les réglages disponibles sur le contrôleur.
Un contrôle pratique pour les installations photovoltaïques compatibles
Grâce à sa détection automatique 12 V/24 V, son affichage LCD, ses sorties USB et ses fonctions de régulation et de protection, ce contrôleur centralise la gestion d’une installation solaire utilisant une batterie au plomb. Son montage doit respecter l’ordre de raccordement, la polarité et les conditions de ventilation recommandées.
Caractéristiques techniques
- Type de produit : contrôleur de charge solaire photovoltaïque PWM
- Tension du système : adaptation automatique 12 V/24 V
- Courant de charge nominal : 20 A
- Courant de décharge nominal : 10 A
- Tension photovoltaïque indiquée pour une batterie 12 V : 23 V
- Tension photovoltaïque indiquée pour une batterie 24 V : 46 V
- Tension de charge renforcée : 14,4 V
- Tension de maintien : 13,7 V par défaut, réglable
- Tension de coupure de décharge : 10,7 V par défaut, réglable
- Tension de reprise de décharge : 12,6 V par défaut, réglable
- Tension de reprise de charge : 13 V
- Seuil d’allumage commandé par la luminosité : 8 V au niveau du panneau photovoltaïque, avec délai
- Seuil d’extinction commandé par la luminosité : 8 V au niveau du panneau photovoltaïque, avec délai
- Sorties USB : 2
- Caractéristiques des sorties USB : 5 V/2,5 A
- Compatibilité de recharge USB : téléphones mobiles compatibles, y compris les appareils Apple
- Courant de veille : inférieur à 10 mA
- Température de fonctionnement : de -35 °C à 60 °C
- Écran : écran LCD grand format
- Affichages disponibles : courant de charge, courant de décharge et température
- Données consultables : production cumulée et énergie de décharge cumulée
- Commande : commande par luminosité et commande avec délai
- Gestion de charge : gestion complète en trois étapes
- Mémoire : mémoire après coupure de l’alimentation
- Protection contre les surintensités : intégrée, avec rétablissement automatique
- Protection contre les courts-circuits : intégrée, avec rétablissement automatique
- Protection contre les circuits ouverts : intégrée, avec rétablissement automatique
- Protection contre les inversions de polarité : intégrée, avec rétablissement automatique
- Circuit anti-retour : intégré
- Génération de chaleur : faible selon la conception indiquée
- Compatibilité de batterie : batteries au plomb ouvertes, étanches et au gel
- Source de charge compatible : panneau photovoltaïque uniquement
- Dimensions : 125 × 112 × 34 mm
- Poids : 179 g
- Conditions d’installation : surface plane et bien ventilée, de préférence à proximité de la batterie
Fiche Technique & Caractéristiques Détaillées
Spécifications certifiées| Appareils compatibles | - Batteries au plomb 12 V/24 V : ouvertes, scellées ou gel - Panneaux photovoltaïques - Téléphones mobiles Apple via les sorties USB 5 V/2,5 A |
| Configuration requise | Batterie au plomb de 12 V ou 24 V et panneau photovoltaïque |
| Connexions | Batterie, charge et panneau solaire |
| Dimensions (cm) | 12,5 × 11,2 × 3,4 cm |
| Epaisseur (cm) | 3,4 cm |
| Format d'écran | Écran LCD grand format |
| Garantie et services | 2 ans |
| Largeur (cm) | 11.2 |
| Longueur (cm) | 12.5 |
| Nombre d'entrée USB | 2 |
| Ports | - 2 ports USB 5 V / 2,5 A- Bornes de connexion pour batterie- Bornes de connexion pour charge- Bornes de connexion pour panneau solaire photovoltaïque |
| Profondeur(cm) | 3.4 |
| Taille | 125 × 112 × 34 mm |
| Taille (mm) | 125 x 112 x 34 mm |
