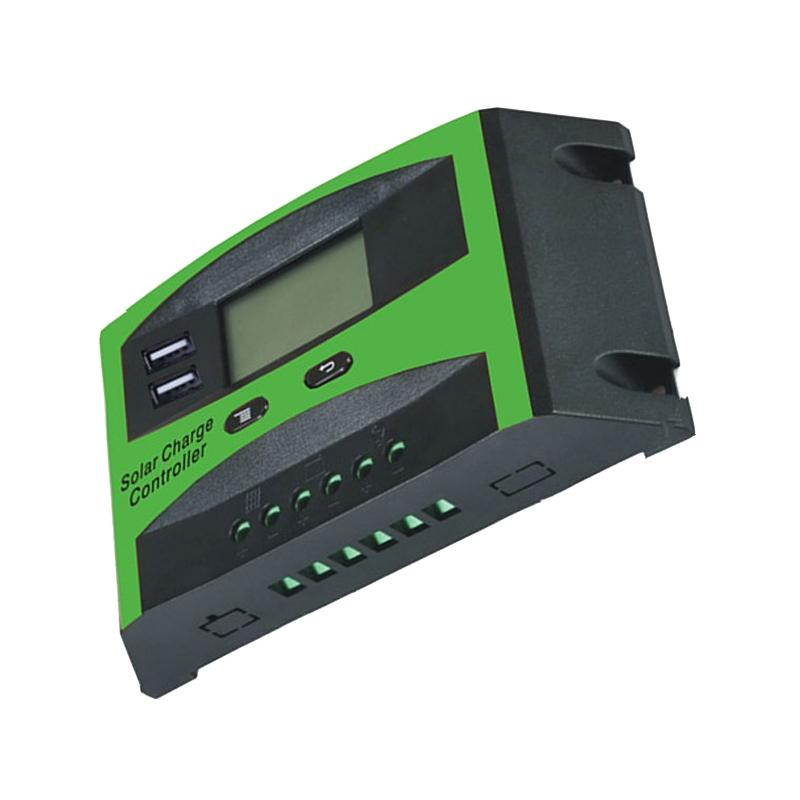

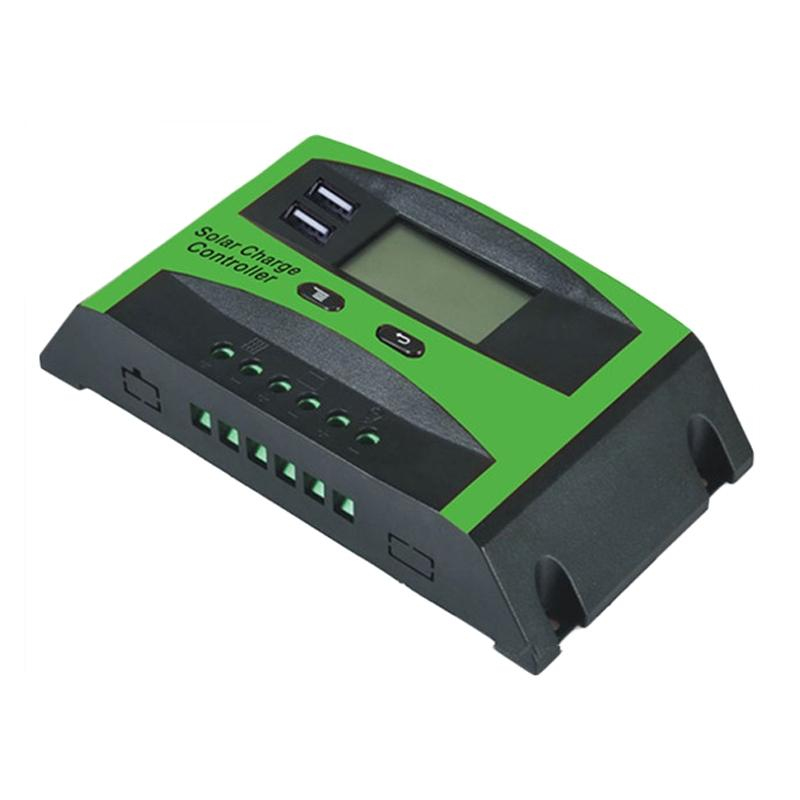

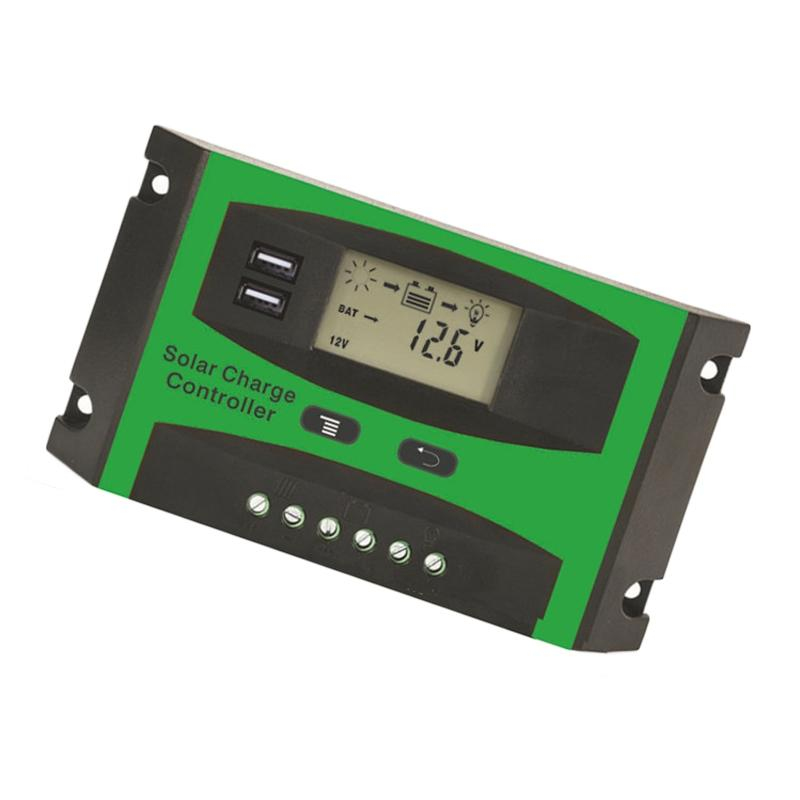

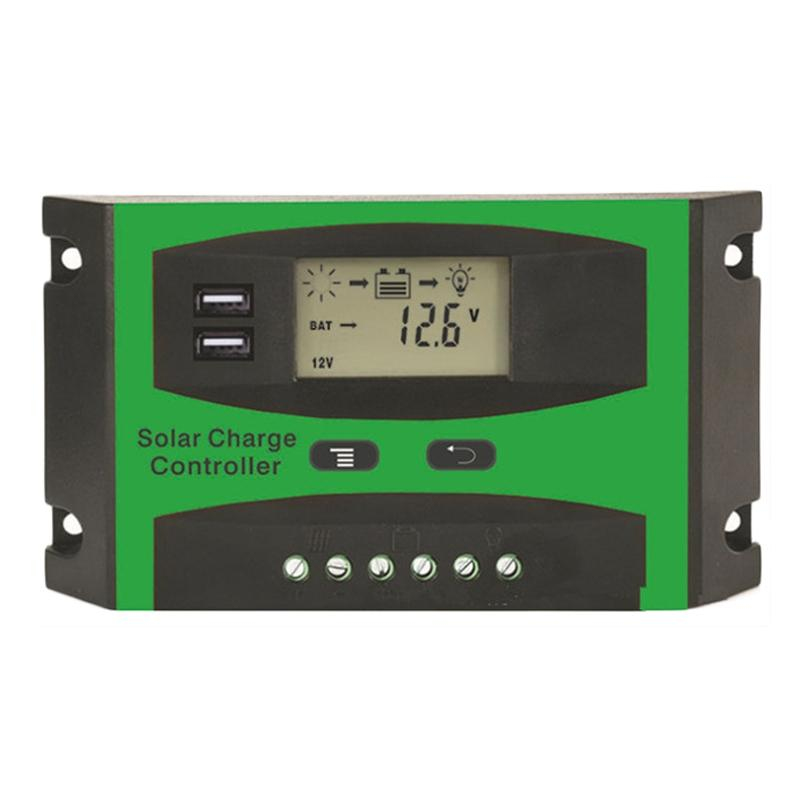

Régulateur De Charge Et Décharge Solaire 10A 12V/24V Pour Panneau Solaire Avec Écran LCD Double USB Et PWM 3 Étapes

Le régulateur de charge solaire 12 V/24 V contrôle la charge et la décharge d’une installation alimentée par panneau solaire. Conçu pour les systèmes solaires de petite ou moyenne installation, il prend en charge les réseaux 12 V et 24 V, affiche les paramètres sur un écran LCD et propose deux sorties USB 5 V pour recharger un téléphone. Sa gestion de charge PWM en trois étapes et ses protections intégrées permettent de surveiller plus facilement le fonctionnement de l’installation tout en limitant les risques liés aux erreurs électriques.

Régulateur de charge solaire 12 V/24 V : avantages et points forts

• Double tension de fonctionnement : la compatibilité 12 V/24 V permet d’utiliser le contrôleur avec différents systèmes solaires fonctionnant sous l’une ou l’autre de ces tensions.
• Charge PWM en trois étapes : cette gestion accompagne les différentes phases de charge prévues par le contrôleur afin de réguler l’énergie fournie par le panneau solaire.
• Écran LCD grand format : les paramètres sont affichés directement sur l’appareil et peuvent être ajustés selon les réglages disponibles.
• Deux sorties USB : les deux ports délivrent 5 V avec un courant pouvant atteindre 2,5 A pour prendre en charge la recharge d’un téléphone compatible.
• Protections intégrées : le contrôleur dispose de protections contre les courts-circuits, les circuits ouverts, l’inversion de polarité et les surcharges.
• Gestion thermique maîtrisée : la protection contre le courant inverse par double MOSFET est conçue pour limiter la génération de chaleur pendant le fonctionnement.

Fonctionnement de la gestion de charge

Installé entre le panneau solaire, la batterie et les équipements alimentés, le contrôleur régule les échanges d’énergie dans une installation solaire 12 V ou 24 V. La technologie PWM ajuste la charge selon trois étapes. Le fonctionnement de la charge flottante est réglable sur 13,8 V pour un système 12 V ou 27,6 V pour un système 24 V.

Le seuil de protection contre la sous-tension est également réglable : 10,7 V pour une installation 12 V et 21,4 V pour une installation 24 V. Ces valeurs permettent au contrôleur d’intervenir lorsque la tension descend sous le niveau défini. Les paramètres disponibles sont consultables sur l’écran LCD afin de faciliter le suivi du système.

La sécurité électrique est renforcée par plusieurs fonctions intégrées : protection contre les courts-circuits, protection contre les circuits ouverts, protection contre l’inversion et protection contre les surcharges. La protection contre le courant inverse repose sur deux MOSFET et contribue à réduire l’échauffement du contrôleur.

Exemples d’utilisation

• Éclairage solaire extérieur : pour une installation d’éclairage solaire, le contrôleur régule l’énergie produite par le panneau et gère la charge du système 12 V ou 24 V.
• Enseigne ou caisson lumineux solaire : l’écran LCD et les seuils réglables permettent d’adapter les paramètres de gestion à une installation destinée à alimenter un affichage lumineux.
• Alimentation solaire domestique : dans une installation solaire pour la maison, le régulateur surveille la charge et protège le circuit contre plusieurs anomalies électriques.
• Installation solaire pour bateau : sa prise en charge des systèmes 12 V/24 V convient aux installations solaires prévues pour un bateau, sous réserve de respecter les caractéristiques électriques du système.
• Utilisation solaire en extérieur : pour une solution d’alimentation solaire destinée aux activités extérieures, les deux ports USB peuvent servir à recharger un téléphone compatible.

Compatibilité et prise en main

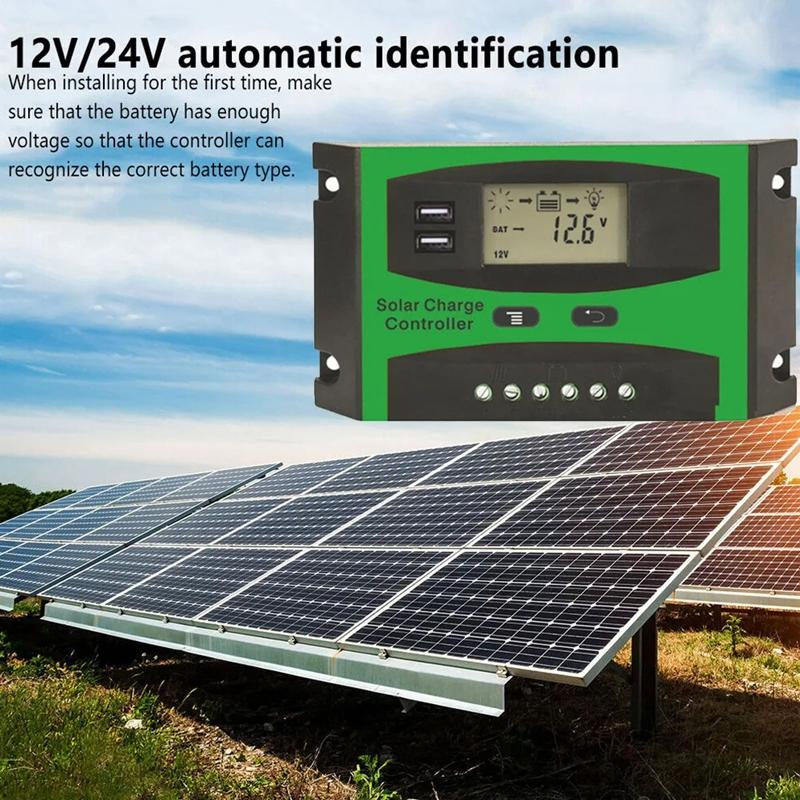

Ce régulateur est destiné aux installations utilisant une tension de fonctionnement de 12 V ou 24 V. Il peut être associé à un système d’éclairage solaire, à une installation solaire domestique, à une installation pour bateau ou à une solution solaire extérieure correspondant à ces tensions.

La prise en main s’effectue à partir de l’écran LCD et des réglages disponibles sur l’appareil. Avant toute mise en service, il convient de vérifier que la tension de l’installation correspond bien au réglage 12 V ou 24 V et que les éléments raccordés respectent les caractéristiques du contrôleur. Les sorties USB sont prévues pour la recharge de téléphones compatibles en 5 V, avec un courant maximal indiqué de 2,5 A.

Une surveillance claire au quotidien

Le boîtier associe une coque en plastique à une plaque arrière en fer. Avec une consommation propre inférieure à 12 mA, le contrôleur limite l’énergie utilisée pour son fonctionnement. Sa plage de température de fonctionnement de -35 °C à 60 °C permet son utilisation dans des environnements présentant des températures variables, conformément aux données techniques fournies.

Questions fréquentes

Ce contrôleur fonctionne-t-il en 12 V et en 24 V ?

Oui. Sa tension de fonctionnement est de 12 V/24 V. Le réglage doit correspondre à la tension réelle de l’installation solaire.

Combien de sorties USB sont disponibles ?

L’appareil possède deux sorties USB délivrant 5 V, avec un courant pouvant atteindre 2,5 A. Elles sont indiquées pour la recharge d’un téléphone compatible.

Les seuils de tension sont-ils réglables ?

Oui. La tension de charge flottante et le seuil de protection contre la sous-tension sont réglables dans les valeurs prévues pour les systèmes 12 V et 24 V.

Quelles protections sont intégrées ?

Le contrôleur intègre une protection contre les courts-circuits, les circuits ouverts, l’inversion, les surcharges et le courant inverse.

Un contrôleur adapté aux installations solaires 12 V/24 V

Avec son écran LCD, sa charge PWM en trois étapes, ses deux sorties USB et ses protections électriques intégrées, ce régulateur facilite la gestion d’une installation solaire compatible 12 V ou 24 V. Il convient notamment à l’éclairage solaire, aux installations domestiques, aux équipements solaires pour bateau et aux solutions d’alimentation extérieures correspondant à ses caractéristiques.

Caractéristiques techniques

• Type de produit : régulateur de charge et de décharge solaire
• Contrôleur intégré : contrôleur de qualité industrielle
• Gestion de charge : PWM en trois étapes
• Modes de charge : 3
• Écran : grand écran LCD
• Réglages : paramètres réglables
• Protection contre le courant inverse : double MOSFET
• Protection contre les courts-circuits : intégrée
• Protection contre les circuits ouverts : intégrée
• Protection contre l’inversion : intégrée
• Protection contre les surcharges : intégrée
• Matériau du boîtier : plastique
• Plaque arrière : fer
• Tension de fonctionnement : 12 V/24 V
• Consommation propre : inférieure à 12 mA
• Tension de charge flottante : 13,8 V/27,6 V, réglable
• Protection contre la sous-tension : 10,7 V/21,4 V, réglable
• Température de fonctionnement : de -35 °C à 60 °C
• Sorties USB : 2
• Sortie USB : 5 V/2,5 A
• Poids : environ 320 g

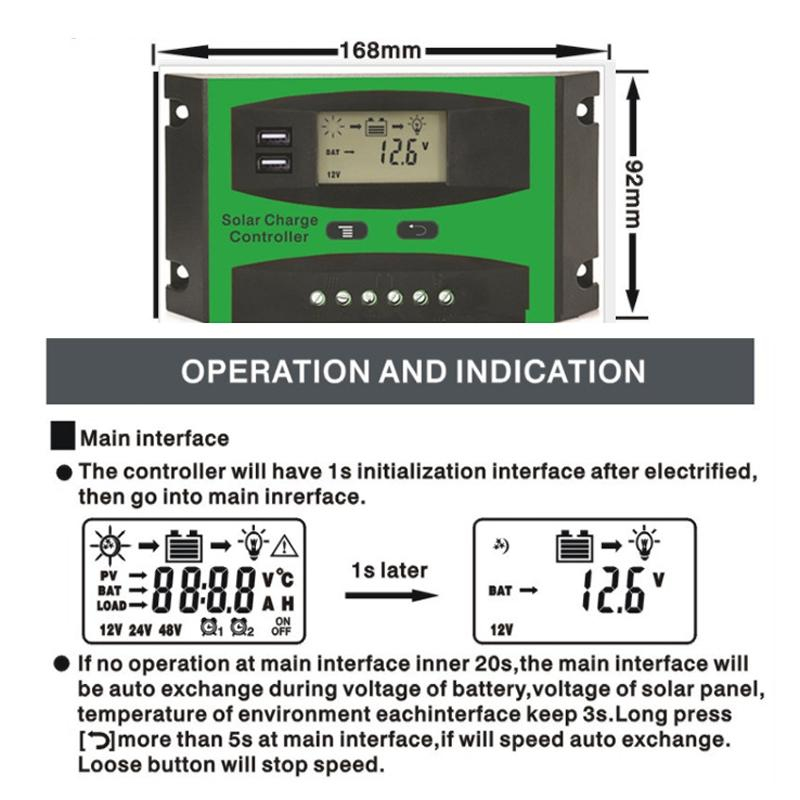

• Dimensions : environ 16,8 x 9,2 x 4,15 cm
