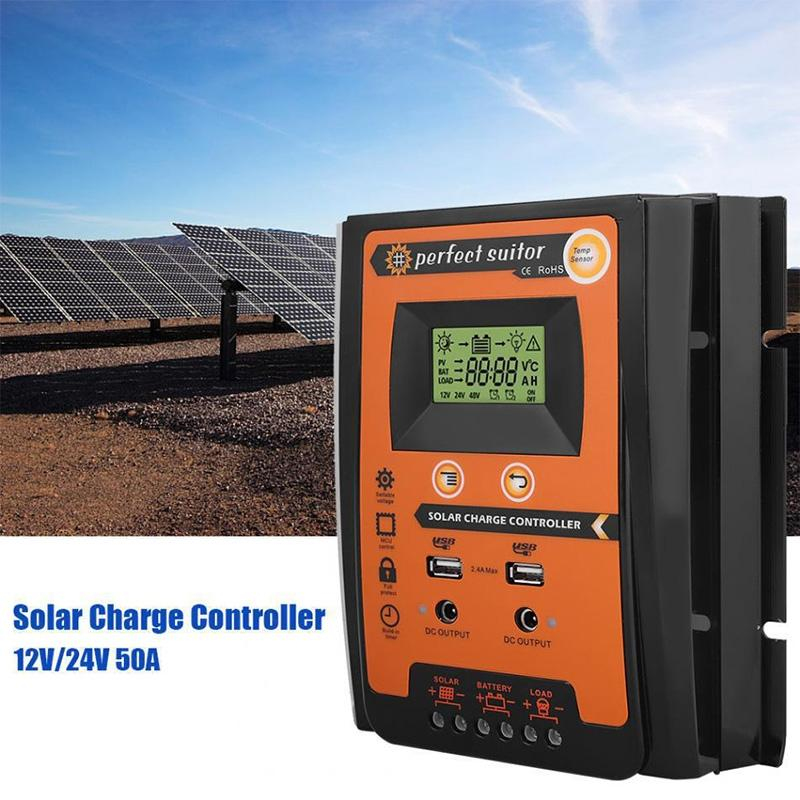

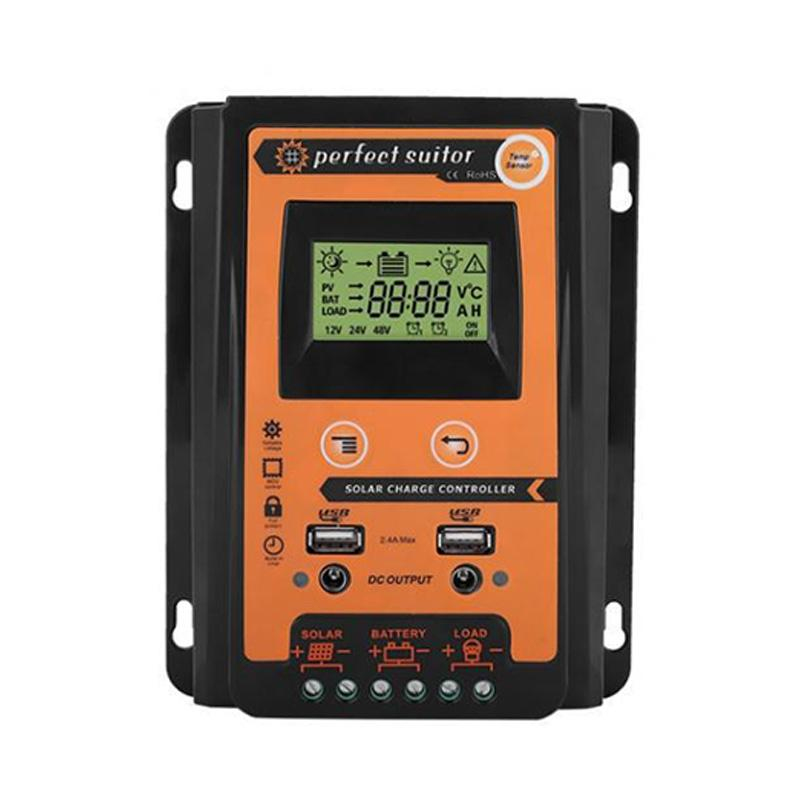

Contrôleur De Charge Solaire Portable 50A 12/24V Avec Identification Automatique Et Double Sortie USB 2.4A

Le contrôleur de charge solaire 50 A 12/24 V régule la charge et la décharge d’une installation photovoltaïque fonctionnant en 12 V ou 24 V. Il identifie automatiquement la tension du système afin de s’adapter à la configuration utilisée, tout en assurant la liaison entre les panneaux solaires, la batterie et les charges électriques. Avec son intensité nominale de 50 A, ses deux sorties USB de 2,4 A et ses nombreuses protections intégrées, il convient aux installations solaires autonomes nécessitant une gestion plus sûre et plus régulière de l’énergie.

Avantages et points forts du contrôleur de charge solaire 50 A 12/24 V

• Détection automatique en 12 V ou 24 V : le contrôleur reconnaît automatiquement la tension du système, ce qui facilite son adaptation aux installations compatibles.
• Intensité de 50 A : cette capacité permet de gérer des courants de charge et de consommation importants dans une installation solaire adaptée.
• Protections multiples : la protection contre les surtensions, les courts-circuits, les surcharges, la surcharge de batterie, la décharge excessive et l’inversion de polarité contribue à sécuriser les composants raccordés.
• Compensation thermique précise : la tension de charge et de décharge est corrigée automatiquement en fonction de la température, afin de favoriser une utilisation plus adaptée de la batterie.
• Deux sorties USB : les deux ports USB délivrent chacun jusqu’à 2,4 A selon les caractéristiques indiquées, pour alimenter des appareils compatibles.
• Fonction de mémorisation du fonctionnement : le contrôleur peut enregistrer la durée totale de fonctionnement du système, la durée liée aux erreurs et le temps nécessaire à la charge complète de la batterie.

Fonctionnement et technologie de régulation

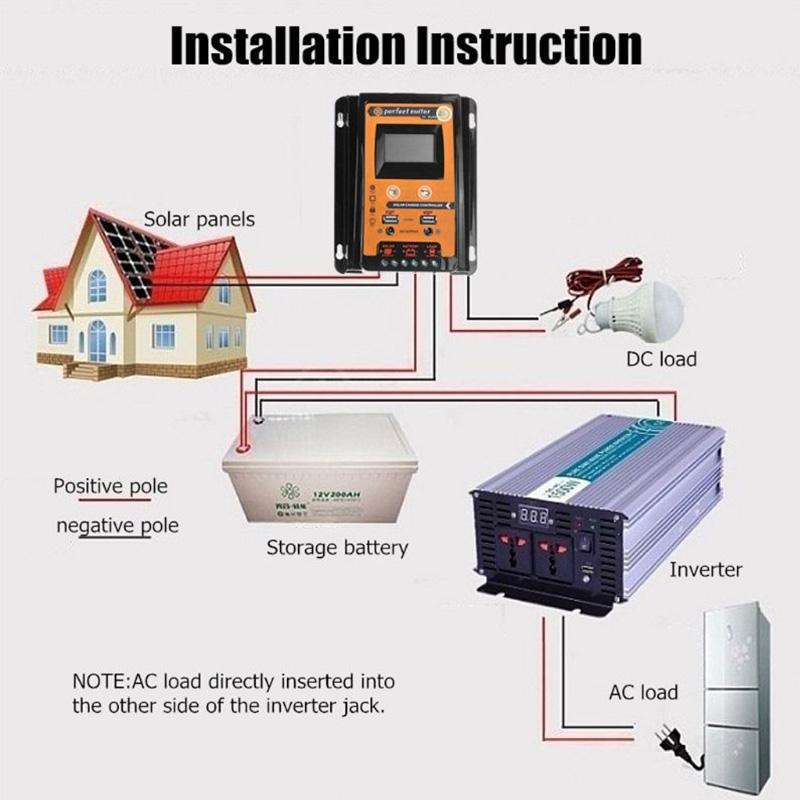

Le contrôleur de charge solaire se place au cœur d’une installation composée de panneaux solaires, d’une batterie et de charges électriques. Sa détection automatique identifie une configuration en 12 V ou en 24 V. Cette reconnaissance permet au système de sélectionner les paramètres correspondant à la tension détectée, sans présenter la tension de fonctionnement comme une valeur réglable manuellement.

La régulation repose sur un circuit de commande en série utilisant un MOSFET positif. Les panneaux solaires, la batterie et le contrôleur sont ainsi intégrés dans une architecture de gestion de la charge et de la décharge. Le contrôleur surveille les conditions électriques afin de limiter les situations susceptibles d’endommager la batterie ou les éléments connectés.

La compensation de température ajuste automatiquement les tensions de charge et de décharge. Cette fonction tient compte des variations thermiques pour appliquer une correction adaptée aux conditions de fonctionnement. Elle est conçue pour contribuer à préserver la batterie dans le temps, sans remplacer les recommandations du fabricant de celle-ci.

Le mode de commande de la charge peut être sélectionné. Une fonction de minuterie est également prévue pour la gestion de l’éclairage public solaire, avec possibilité de réinitialiser la minuterie pendant la nuit. L’usage exact de cette fonction dépend de la configuration de l’installation et du mode sélectionné.

Exemples d’utilisation

• Installation solaire autonome en 12 V : le contrôleur identifie automatiquement la tension du système et régule les échanges entre le panneau solaire, la batterie et les équipements raccordés.
• Installation solaire en 24 V : la détection automatique permet d’utiliser le contrôleur dans une configuration 24 V compatible, avec les paramètres de tension correspondants.
• Éclairage solaire avec programmation nocturne : le mode de commande de charge et la minuterie peuvent être utilisés pour gérer un système d’éclairage solaire nécessitant un fonctionnement planifié pendant la nuit.
• Alimentation USB dans une installation solaire : les deux sorties USB de 2,4 A peuvent servir à alimenter des appareils compatibles avec une sortie USB, lorsque le système est correctement raccordé et disponible.
• Suivi du fonctionnement d’un système : la fonction de mémorisation conserve la durée totale d’utilisation, les périodes d’erreur et le temps de charge complète, ce qui facilite l’observation du fonctionnement de l’installation.

Compatibilités et prise en main

Ce contrôleur est destiné aux systèmes solaires en 12 V ou 24 V avec identification automatique de la tension. Il est compatible avec une architecture comprenant des panneaux solaires, une batterie et des charges électriques reliées au contrôleur. Avant toute mise en service, la tension de l’installation doit correspondre à l’une des deux configurations prises en charge.

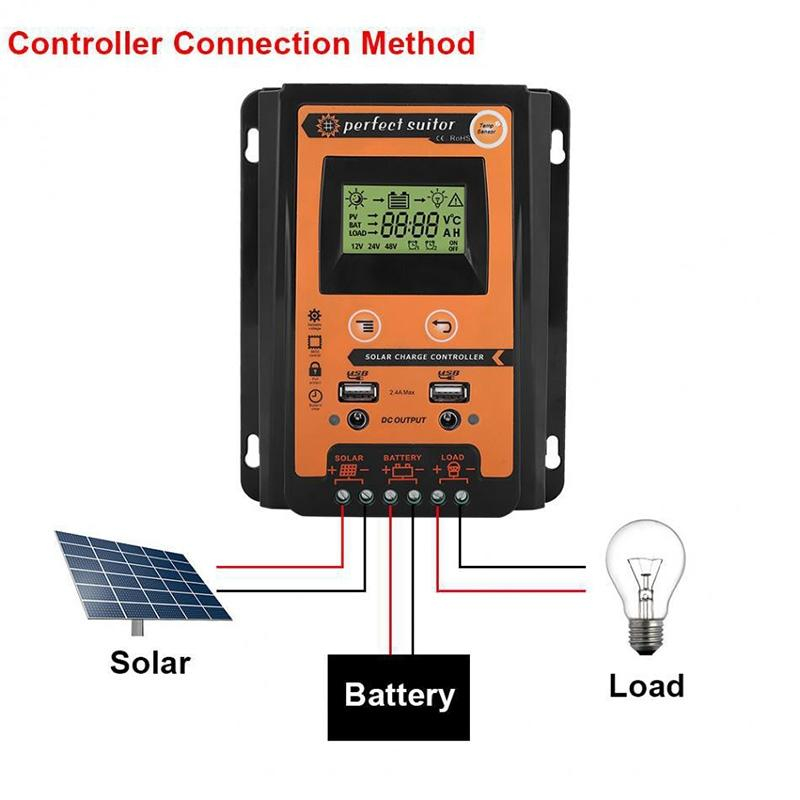

Les connexions doivent respecter la polarité et le câblage prévus pour une installation solaire. La protection complète contre l’inversion de polarité apporte une sécurité supplémentaire en cas de raccordement inversé, mais elle ne dispense pas de vérifier soigneusement les branchements avant l’utilisation.

Avec son indice de protection IP32, le boîtier offre une protection limitée contre les corps solides et les projections d’eau selon les conditions définies par cet indice. Le contrôleur doit donc être installé dans un environnement compatible avec ce niveau de protection et avec les exigences de l’installation solaire.

Une gestion plus claire de l’installation solaire

La combinaison de l’identification automatique 12/24 V, de la régulation par MOSFET positif, de la compensation thermique et des protections électriques permet de centraliser la gestion d’un système solaire compatible. Le suivi des durées de fonctionnement et des erreurs apporte également des informations utiles pour observer le comportement global de l’installation.

Questions fréquentes

À quoi sert ce contrôleur de charge solaire ?

Il régule la charge et la décharge d’une batterie dans une installation solaire en 12 V ou 24 V. Il assure également la liaison de gestion entre les panneaux solaires, la batterie et les charges électriques.

Le contrôleur reconnaît-il automatiquement le 12 V et le 24 V ?

Oui. La tension du système est identifiée automatiquement entre 12 V et 24 V, selon la configuration raccordée.

Quelle est l’intensité nominale du contrôleur ?

L’intensité nominale indiquée est de 50 A.

Le contrôleur possède-t-il des sorties USB ?

Oui. Il dispose de deux sorties USB indiquées à 2,4 A chacune.

Le boîtier est-il étanche ?

L’indice indiqué est IP32. Il s’agit d’un niveau de protection défini contre certains corps solides et projections d’eau, et non d’une étanchéité complète.

Un contrôleur adapté aux systèmes solaires 12 V et 24 V

Ce contrôleur de charge solaire 50 A convient aux installations photovoltaïques compatibles qui nécessitent une régulation automatique en 12 V ou 24 V, une protection électrique étendue et une sortie USB pratique. Sa minuterie pour l’éclairage solaire, sa compensation thermique et sa fonction de mémorisation complètent ses fonctions essentielles de gestion de batterie.

Caractéristiques techniques

• Type de produit : contrôleur de charge solaire portable
• Courant nominal : 50 A
• Tension nominale : 12 V / 24 V
• Identification de la tension du système : automatique, 12 V / 24 V
• Mode de commande de charge : sélectionnable
• Fonction de minuterie : minuterie pour l’éclairage public solaire, réinitialisable pendant la nuit
• Fonction de mémorisation du fonctionnement : enregistrement de la durée totale de fonctionnement du système
• Enregistrement des erreurs : mémorisation de la durée liée aux erreurs pendant le fonctionnement
• Enregistrement de la charge : mémorisation du temps nécessaire à la charge complète de la batterie
• Protection contre les surtensions : oui
• Protection contre les courts-circuits : oui
• Protection contre les surcharges : oui
• Protection contre la surcharge de batterie : oui
• Protection contre la décharge excessive : oui
• Protection contre l’inversion de polarité : complète
• Compensation thermique : précise, avec correction automatique des tensions de charge et de décharge
• Circuit de commande : MOSFET positif en série
• Éléments raccordés : panneaux solaires, batterie et charges électriques via le contrôleur
• Sorties USB : 2
• Courant de sortie USB : 2,4 A × 2
• Tension de surcharge indiquée : 13,7 V / ×2 pour 24 V
• Tension de décharge excessive indiquée : 10,5 à 11 V / ×2 pour 24 V
• Indice de protection : IP32
• Matériaux : plastique + alliage d’aluminium
