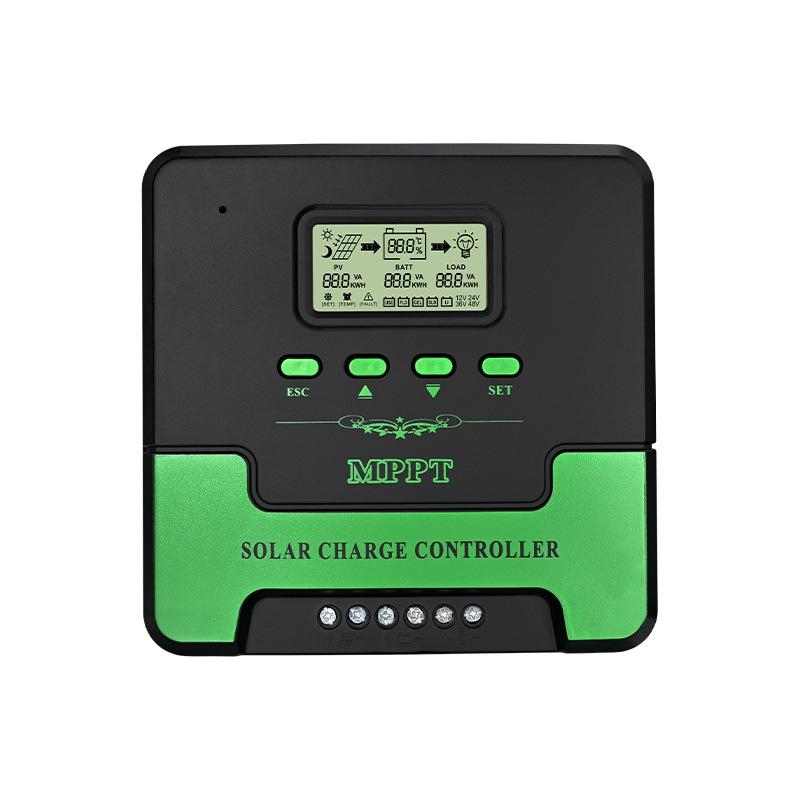

Contrôleur De Charge Solaire MPPT 12V 24V 30A Avec Écran LCD Et Sorties USB 5V 3A Pour Systèmes Solaires

Régulateur de charge solaire MPPT 30 A 12/24 V

Le régulateur de charge solaire MPPT 30 A 12/24 V contrôle l’énergie produite par des panneaux solaires afin de gérer la charge d’une batterie et l’alimentation d’une sortie dédiée. Compatible avec les installations en 12 V et 24 V grâce à l’identification automatique de la tension du système, il convient aux systèmes solaires domestiques, aux éclairages solaires, aux installations sur véhicule de loisirs et à différents projets autonomes. Son écran LCD haute définition facilite le suivi de l’état de fonctionnement et la modification des paramètres disponibles.

Avantages et points forts

• Technologie MPPT : le régulateur est conçu pour gérer une entrée solaire pouvant atteindre 100 V VOC et une puissance maximale de 360 W en 12 V ou 720 W en 24 V.
• Détection automatique du système : la reconnaissance 12 V/24 V simplifie l’adaptation du régulateur à l’installation concernée.
• Courant de charge de 30 A : cette capacité répond aux besoins de nombreuses installations solaires de petite et moyenne puissance compatibles avec les valeurs indiquées.
• Écran LCD haute définition : les informations de fonctionnement sont visibles directement sur l’appareil, avec accès aux réglages de programmation disponibles.
• Sorties USB 5 V/3 A : plusieurs ports permettent de recharger des appareils USB courants, notamment des téléphones, des tablettes et des consoles de jeu.
• Bornes de câblage à grande section et grand écartement : leur conception améliore l’isolation, la fiabilité de l’installation et la limitation des chutes de tension dans le circuit.

Fonctionnement du régulateur solaire

Le régulateur reçoit l’énergie provenant des panneaux solaires, l’adapte aux caractéristiques du système puis gère la charge de la batterie selon la tension détectée. Le fonctionnement MPPT permet au contrôleur de travailler avec une tension d’entrée solaire pouvant atteindre 100 V VOC maximum, dans la limite de la plage et de la puissance prévues.

La tension de batterie acceptée se situe entre 9 V et 32 V. Le système peut fonctionner en 12 V ou en 24 V avec auto-identification. Le courant de charge nominal atteint 30 A, tandis que la sortie de charge accepte un courant nominal de 20 A. La compensation de température est définie par défaut à -2 mV/°C/2 V, afin d’intégrer la variation thermique prévue dans les paramètres de gestion de la batterie.

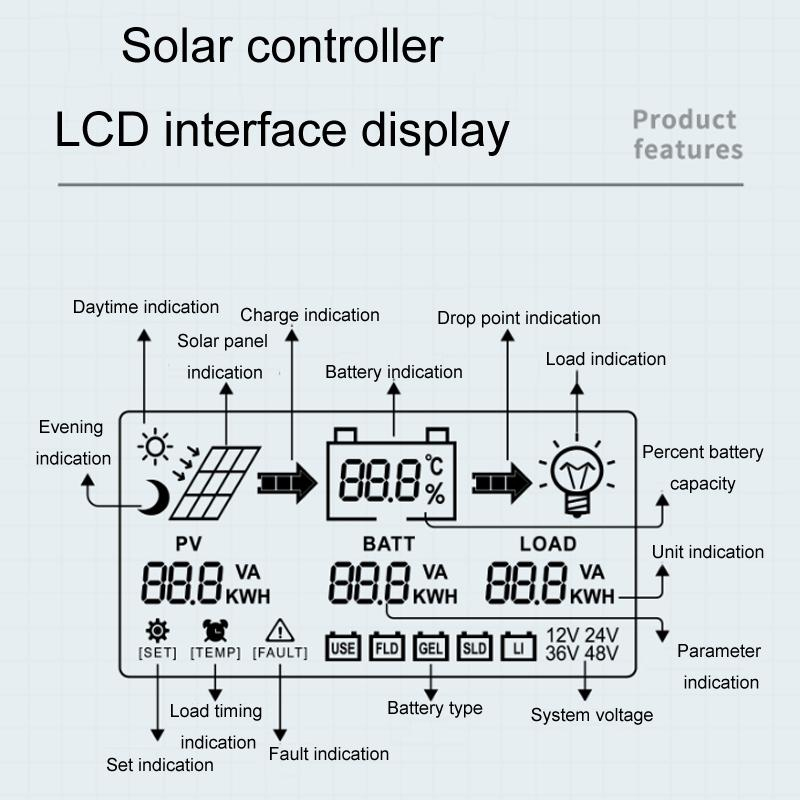

L’écran LCD affiche l’état de fonctionnement du système et permet d’observer plus clairement les informations disponibles. Les paramètres de programmation correspondants peuvent également être modifiés depuis l’interface de l’appareil. La perte à vide inférieure à 0,4 W contribue à limiter la consommation du régulateur lorsqu’il ne fournit pas de charge active.

Exemples d’utilisation

• Éclairage public solaire : dans une installation d’éclairage de rue alimentée par panneau solaire, le régulateur gère la charge de la batterie et la sortie de charge jusqu’à 20 A, selon les limites du système.
• Toiture ou auvent solaire : pour une production solaire installée sur une toiture ou un auvent, la puissance d’entrée maximale peut atteindre 360 W en 12 V ou 720 W en 24 V.
• Système solaire autonome : dans une installation de production solaire, l’écran LCD permet de contrôler visuellement l’état de fonctionnement et d’ajuster les paramètres disponibles.
• Véhicule de loisirs solaire : le régulateur peut être utilisé dans un système solaire pour véhicule de loisirs compatible avec une batterie 12 V ou 24 V et les limites électriques indiquées.
• Recharge d’appareils USB : les ports USB 5 V/3 A servent à alimenter des appareils compatibles tels que des téléphones, des tablettes ou des consoles de jeu.

Compatibilités et prise en main

Ce contrôleur est destiné aux installations photovoltaïques utilisant une batterie dont la tension se trouve entre 9 V et 32 V, avec un fonctionnement système en 12 V ou 24 V. La tension d’entrée solaire doit respecter la limite de 100 V VOC maximum ainsi que la plage indiquée : tension de la batterie + 2 V à 100 V maximum.

Les panneaux solaires doivent également rester dans la puissance maximale correspondante au système : 360 W pour une installation 12 V ou 720 W pour une installation 24 V. La sortie de charge nominale est limitée à 20 A. Les ports USB sont compatibles avec la plupart des appareils équipés d’une entrée USB, sous réserve de respecter leurs besoins électriques.

Les bornes de raccordement espacées et prévues pour des conducteurs de grande section facilitent le câblage et renforcent l’isolation entre les connexions. L’appareil doit être utilisé dans une plage de température comprise entre -10 °C et +65 °C. Son indice de protection IP21 doit être pris en compte lors du choix de son emplacement.

Un suivi plus clair de l’installation

Le régulateur associe une gestion solaire MPPT, un écran LCD de contrôle et des sorties USB pratiques dans un boîtier compact en ABS et métal. La compatibilité électromagnétique annoncée selon les normes EN61000, EN55022 et EN55024 apporte un cadre technique clairement défini pour son intégration dans une installation compatible.

Questions fréquentes

À quelles tensions de système ce régulateur est-il destiné ?

Il est prévu pour les systèmes 12 V et 24 V, avec identification automatique de la tension du système.

Quelle puissance de panneaux solaires peut-il accepter ?

La puissance d’entrée maximale indiquée est de 360 W pour un système 12 V et de 720 W pour un système 24 V.

Quels appareils peuvent être rechargés par USB ?

Les sorties USB 5 V/3 A prennent en charge la plupart des appareils USB courants, notamment les téléphones, les tablettes et les consoles de jeu.

Le régulateur dispose-t-il d’un écran de contrôle ?

Oui. L’écran LCD haute définition permet d’observer l’état de fonctionnement du système et de modifier les paramètres de programmation disponibles.

Dans quelles conditions de température peut-il fonctionner ?

La plage de fonctionnement annoncée s’étend de -10 °C à +65 °C.

Un contrôleur solaire polyvalent pour installations 12 V et 24 V

Avec sa gestion MPPT 30 A, sa détection automatique 12 V/24 V, son écran LCD et ses sorties USB, ce régulateur répond aux besoins de plusieurs configurations solaires compatibles avec ses limites électriques. Ses bornes de câblage à grande section, son boîtier ABS et métal et ses paramètres techniques clairement définis facilitent son intégration dans un éclairage solaire, une toiture solaire, un auvent, un véhicule de loisirs ou un système de production d’énergie solaire.

Caractéristiques techniques

• Type de produit : régulateur de charge solaire MPPT intelligent
• Matériau : ABS + métal
• Tension du système : 12 V/24 V avec auto-identification
• Perte à vide : inférieure à 0,4 W
• Tension d’entrée solaire : 100 V VOC maximum
• Tension de batterie : 9 à 32 V
• Plage de tension : tension de la batterie + 2 V à 100 V maximum
• Courant de charge nominal : 30 A
• Courant de charge nominal de la sortie : 20 A
• Sortie USB : 5 V/3 A
• Puissance d’entrée des panneaux, maximum : 360 W en 12 V ; 720 W en 24 V
• Coefficient de compensation de température : -2 mV/°C/2 V, valeur par défaut
• Température de fonctionnement : -10 °C à +65 °C
• Indice de protection : IP21
• Compatibilité électromagnétique : conforme aux normes EN61000, EN55022 et EN55024
• Applications : éclairage public solaire, toitures solaires, auvents solaires, systèmes de production d’énergie solaire, véhicules de loisirs solaires et panneaux d’affichage solaires
• Affichage : écran LCD haute définition pour le fonctionnement du système
• Réglages : paramètres de programmation correspondants affichés sur l’écran LCD
• Observation du fonctionnement : visualisation claire de l’état de fonctionnement de l’appareil
• Bornes de câblage : grande section et grand écartement pour améliorer l’isolation, la fiabilité de l’installation, réduire la chute de tension du circuit et limiter la consommation
• Ports USB : plusieurs ports compatibles avec la plupart des appareils USB du marché, notamment les téléphones, les tablettes et les consoles de jeu

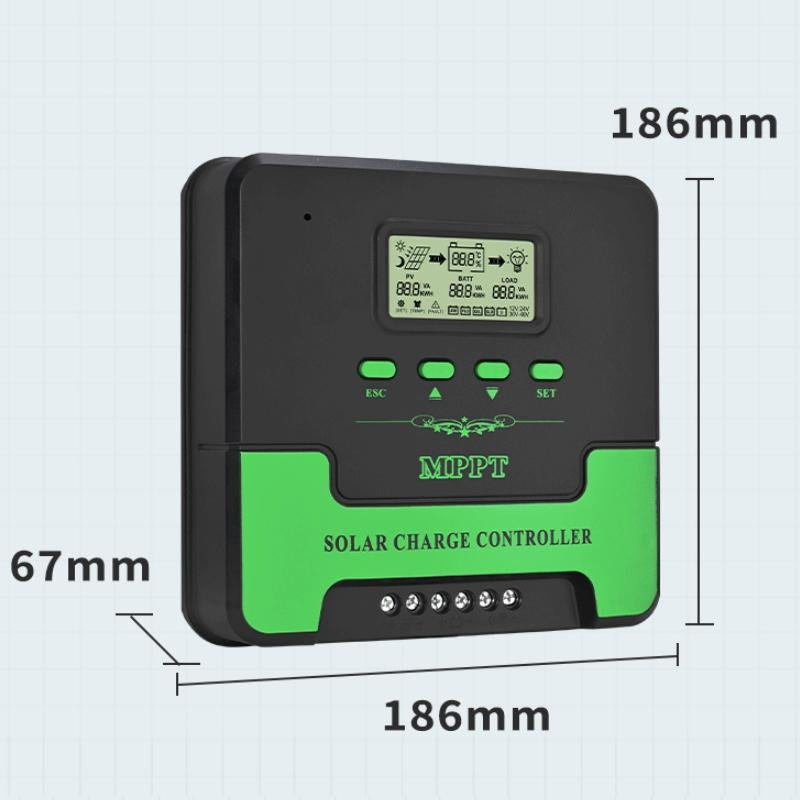

• Dimensions : 18,6 × 18,6 × 6,7 cm
• Poids : 946 g
