Contrôleur De Charge Solaire MPPT 60A 12V/24V À Identification Automatique Pour Systèmes Solaires Avec Écran LCD

Régulateur de charge solaire MPPT 60 A 12 V/24 V

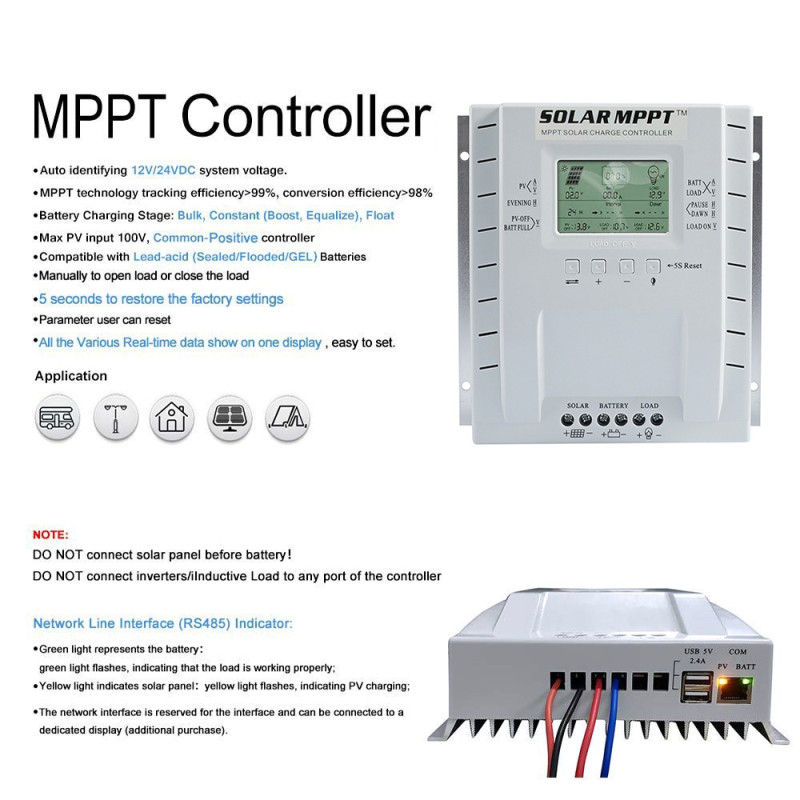

Ce régulateur de charge solaire MPPT 60 A est conçu pour piloter une installation photovoltaïque fonctionnant en 12 V ou 24 V. La tension du système est automatiquement identifiée afin de simplifier la mise en service, tandis que l’écran LCD facilite la lecture des informations disponibles. Avec une tension d’entrée provenant des panneaux solaires pouvant atteindre 100 V, une sortie USB 5 V et plusieurs dispositifs de protection, il convient aux installations solaires autonomes, aux éclairages extérieurs, aux panneaux publicitaires et à certains systèmes solaires embarqués.

Avantages et points forts

• Identification automatique en 12 V ou 24 V : le régulateur reconnaît la tension de fonctionnement du système pour une utilisation plus pratique.
• Courant de charge nominal de 60 A : cette capacité permet de gérer une installation solaire adaptée à un courant de charge élevé.
• Entrée panneau jusqu’à 100 V : le régulateur peut être associé à des panneaux solaires présentant différentes spécifications, dans la limite de cette tension d’entrée.

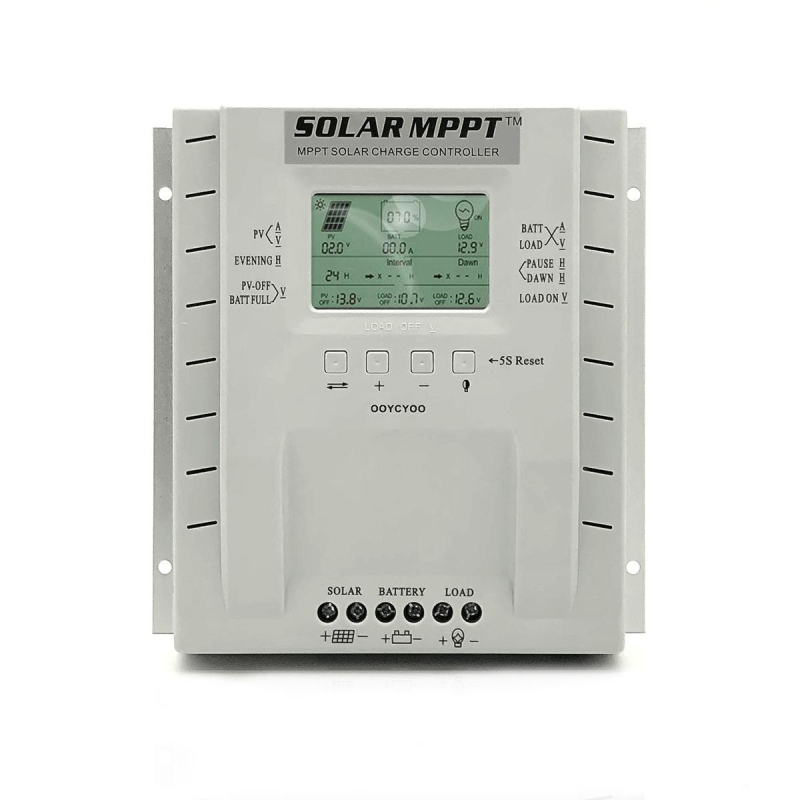

• Écran LCD grand format : les informations sont affichées de manière claire et intuitive pour faciliter le réglage et le suivi du fonctionnement.
• Sortie USB 5 V : elle permet d’alimenter ou de recharger des appareils compatibles, comme un téléphone portable ou un ventilateur USB.
• Protections intégrées : la protection contre la surcharge, la décharge excessive, la surcharge de sortie, le court-circuit et l’inversion de polarité contribue à sécuriser l’installation.

Fonctionnement du régulateur solaire

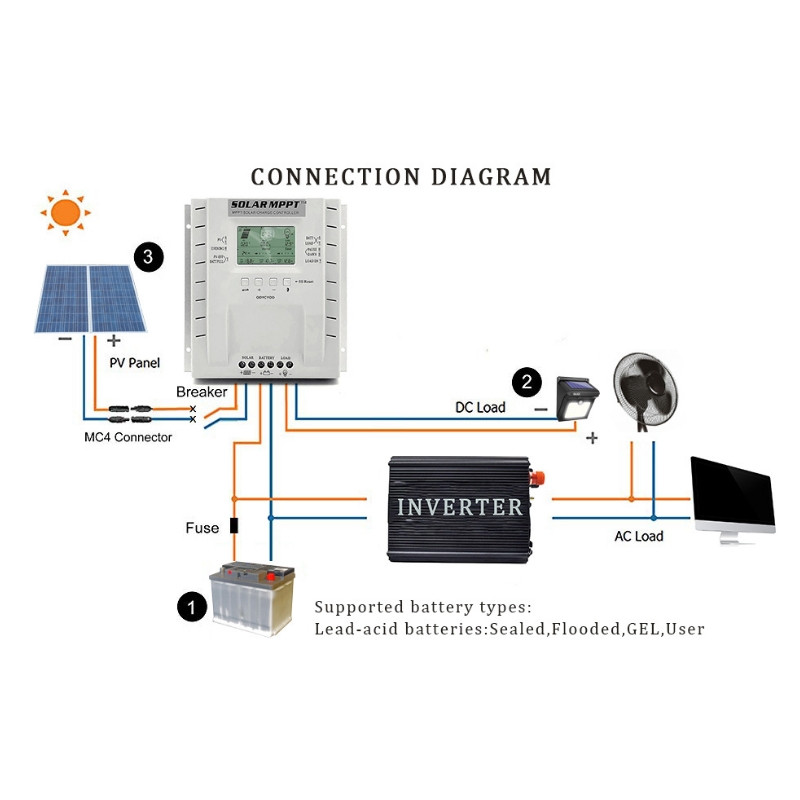

Installé entre les panneaux solaires, le système de stockage et les appareils alimentés, le régulateur contrôle la charge en fonction de la tension du système. La détection automatique sélectionne le fonctionnement 12 V ou 24 V lorsque l’installation est adaptée à l’une de ces deux tensions.

La tension d’entretien est de 13,8 V pour un système 12 V et de 27,6 V pour un système 24 V. Le régulateur surveille également les seuils de protection afin de limiter les risques liés à une tension trop basse ou à une décharge excessive. Lorsque la tension revient au niveau prévu, la récupération après décharge intervient à 12,6 V en 12 V ou à 25,2 V en 24 V.

La commande à double temporisation permet de gérer le fonctionnement selon deux réglages horaires. Cette fonction est particulièrement adaptée aux installations d’éclairage ou aux équipements qui doivent fonctionner pendant des périodes définies. La puce à très faible consommation réduit la consommation statique en veille, ce qui aide à limiter l’énergie utilisée lorsque le régulateur n’est pas fortement sollicité.

Exemples d’utilisation

• Éclairage solaire extérieur : pour un système d’éclairage alimenté par panneau solaire, la double commande horaire permet de programmer le fonctionnement selon les besoins de l’installation.
• Panneau publicitaire solaire : l’identification 12 V/24 V et la gestion de la charge facilitent l’intégration du régulateur dans un dispositif d’affichage autonome.
• Éclairage solaire contre les insectes : la sortie et la gestion temporisée peuvent être utilisées dans une installation solaire dédiée à ce type d’éclairage.
• Système solaire autonome : l’écran LCD permet de consulter les informations de fonctionnement, tandis que les protections intégrées accompagnent la gestion quotidienne de l’installation.
• Système solaire pour bateau : le régulateur peut être utilisé dans un système solaire embarqué fonctionnant en 12 V ou 24 V, sous réserve du respect des caractéristiques électriques de l’installation.

Compatibilités et prise en main

Ce régulateur est prévu pour les systèmes solaires en 12 V et 24 V, avec identification automatique de la tension. Il accepte une tension d’entrée des panneaux solaires jusqu’à 100 V et délivre une sortie USB de 5 V pour les appareils compatibles, notamment les téléphones portables et les ventilateurs USB.

Avant le raccordement, vérifiez que la tension du système, la tension des panneaux et le courant de l’installation correspondent aux limites indiquées. Le câblage doit respecter une section inférieure ou égale à 10 mm², correspondant au calibre AWG 10. L’écran LCD aide ensuite à contrôler les réglages et les informations de fonctionnement. Les connexions doivent être réalisées conformément aux règles de sécurité applicables aux installations solaires.

Une gestion conçue pour protéger l’installation

Les dispositifs de protection intégrés couvrent plusieurs situations courantes : surcharge, décharge excessive, surcharge, court-circuit et inversion de connexion. Ces fonctions interrompent ou limitent le fonctionnement lorsque les conditions électriques deviennent défavorables. Elles ne remplacent toutefois pas un dimensionnement correct des panneaux, du système de stockage, des câbles et des appareils raccordés.

Questions fréquentes

Ce régulateur fonctionne-t-il en 12 V et en 24 V ?

Oui. La tension de fonctionnement est de 12 V ou 24 V, avec identification automatique du système.

Quelle est la tension maximale d’entrée des panneaux solaires ?

La tension d’entrée des panneaux solaires peut atteindre 100 V. Cette limite ne doit pas être dépassée.

Quel courant de charge peut-il gérer ?

Le courant de charge nominal indiqué est de 60 A.

La sortie USB permet-elle de recharger un téléphone ?

Oui. La sortie USB 5 V est prévue pour la recharge d’un téléphone portable ou l’alimentation d’un ventilateur compatible avec cette tension.

Le régulateur dispose-t-il de protections électriques ?

Oui. Il intègre une protection contre la surcharge, la décharge excessive, la surcharge de sortie, le court-circuit et l’inversion de connexion.

Un régulateur adapté aux installations solaires 12 V et 24 V

Avec son identification automatique, son courant de charge de 60 A, son entrée panneau jusqu’à 100 V, son écran LCD et sa sortie USB 5 V, ce régulateur répond aux besoins de nombreuses installations solaires autonomes. Son fonctionnement temporisé et ses protections intégrées apportent une gestion plus simple des équipements compatibles, à condition de respecter les tensions, le câblage et les limites électriques indiqués.

Caractéristiques techniques

• Type de produit : régulateur de charge solaire MPPT
• Courant de charge nominal : 60 A
• Tension de fonctionnement : 12 V / 24 V
• Identification de la tension : automatique pour les systèmes 12 V et 24 V
• Écran : grand écran LCD
• Tension d’entrée maximale des panneaux solaires : jusqu’à 100 V
• Consommation en veille : réduite grâce à une puce à très faible consommation
• Sortie USB : 5 V
• Appareils prévus pour la sortie USB : téléphones portables et ventilateurs compatibles
• Commande horaire : double mode de temporisation
• Protection contre la surcharge : oui
• Protection contre la décharge excessive : oui
• Protection contre la surcharge de sortie : oui
• Protection contre les courts-circuits : oui
• Protection contre l’inversion de connexion : oui
• Tension d’entretien en système 12 V : 13,8 V
• Tension d’entretien en système 24 V : 27,6 V
• Protection contre la sous-tension en système 12 V : 10,6 V
• Protection contre la sous-tension en système 24 V : 21,2 V
• Tension de récupération après décharge excessive en système 12 V : 12,6 V
• Tension de récupération après décharge excessive en système 24 V : 25,2 V
• Température de fonctionnement : de -10 °C à 60 °C
• Température de stockage : de -30 °C à 70 °C
• Spécification de câblage : inférieure ou égale au calibre AWG 10, soit 10 mm²
• Poids : 1 400 g

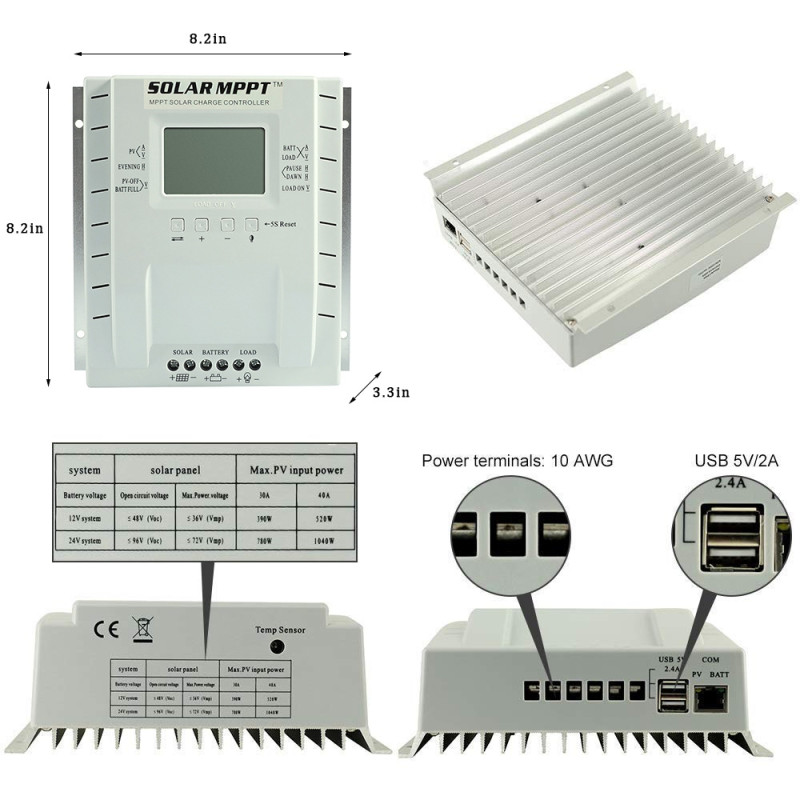

• Dimensions : 195 x 195 x 80 mm
• Applications indiquées : éclairage solaire, panneaux publicitaires solaires, éclairage solaire contre les insectes, systèmes d’alimentation solaire et systèmes solaires pour bateaux
