Régulateur Solaire 20A 12V 24V Avec Écran LCD USB 5V 3A Charge PWM En 3 Étapes Contrôle Lumière Et Temps

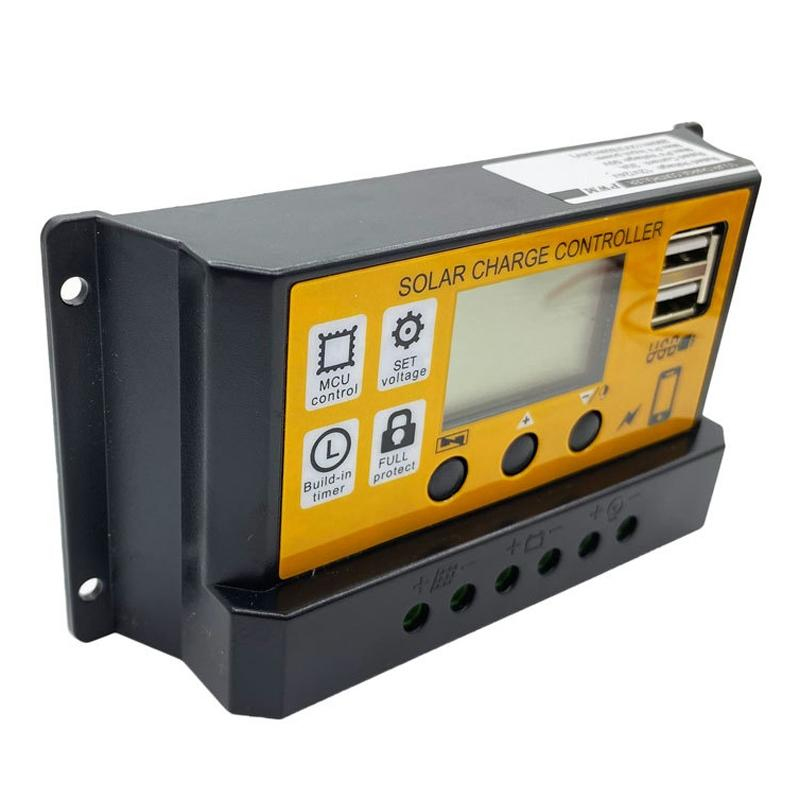

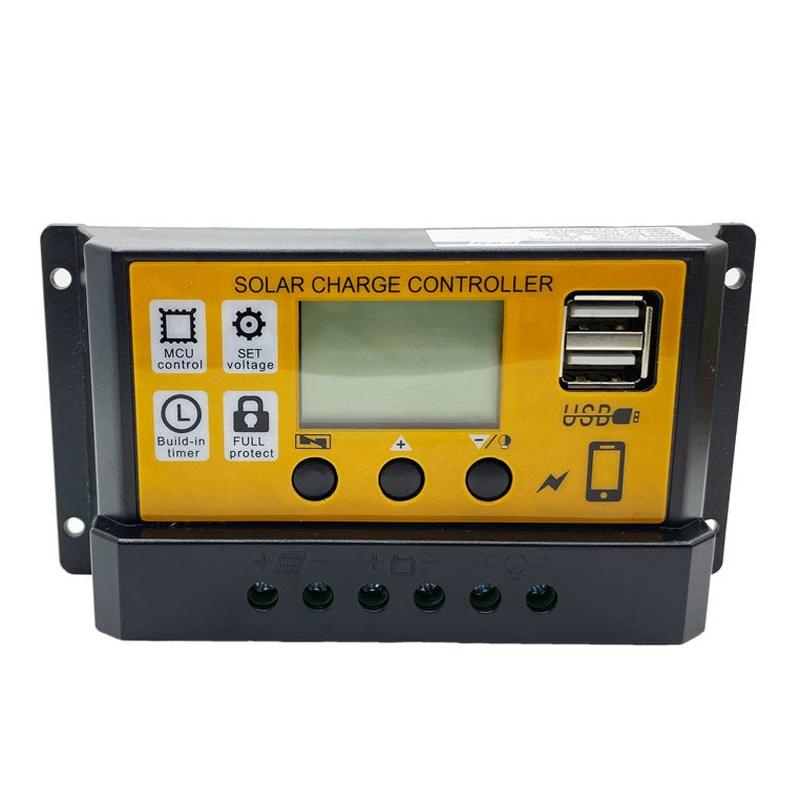

Le contrôleur solaire 20 A 12 V/24 V régule la charge et la décharge dans une installation alimentée par panneau solaire. Il convient aux systèmes fonctionnant en 12 V ou en 24 V et intègre un écran LCD permettant de consulter les paramètres principaux. Sa gestion de charge PWM en trois étapes, ses protections à récupération automatique et sa fonction de commande selon la luminosité ou la durée facilitent la gestion quotidienne d’un équipement solaire autonome.

Contrôleur solaire 20 A 12 V/24 V : principaux avantages

• Compatibilité 12 V et 24 V : le contrôleur peut être utilisé avec l’une ou l’autre de ces tensions de système, selon l’installation solaire concernée.
• Gestion de charge PWM en trois étapes : cette régulation progressive accompagne les différentes phases de charge afin de gérer plus précisément l’énergie produite par le panneau solaire.
• Écran LCD grand format : l’affichage facilite la consultation des informations et l’ajustement des paramètres de charge et de décharge.
• Sortie USB 5 V/3 A : elle permet d’alimenter ou de recharger un appareil compatible avec une alimentation USB, dans la limite des valeurs annoncées.
• Protections intégrées : la protection contre la surintensité, les courts-circuits, les circuits ouverts et l’inversion de polarité contribue à sécuriser le fonctionnement du régulateur.
• Commande selon la lumière et la durée : la mise en fonctionnement peut être pilotée par la luminosité ambiante, avec une décharge programmée selon une durée.

Fonctionnement de la régulation solaire

Installé entre le panneau solaire et les éléments alimentés du système, le régulateur contrôle la circulation de l’énergie selon une architecture 12 V ou 24 V. La régulation PWM en trois étapes adapte la charge de manière progressive. Les paramètres de charge et de décharge peuvent être ajustés depuis l’interface équipée d’un grand écran LCD.

La commande par détection de la lumière permet d’associer le fonctionnement à la présence ou à l’absence de luminosité. La fonction de commande temporelle ajoute une durée de décharge réglable, ce qui peut convenir à un éclairage ou à une charge devant fonctionner pendant une période déterminée. Les données disponibles ne précisent pas le nombre exact de réglages horaires ni le détail des paramètres accessibles.

Le circuit à double MOS anti-retour limite le retour indésirable du courant dans le système. Le mode de charge forte est conçu pour gérer une puissance de charge importante, tandis que la conception à faible dégagement thermique aide à limiter l’échauffement du contrôleur pendant son fonctionnement.

Exemples d’utilisation

• Éclairage alimenté par panneau solaire : la détection de la lumière peut être utilisée pour déclencher le fonctionnement lorsque la luminosité change, tandis que la durée de décharge permet de définir une période d’éclairage.
• Installation solaire en 12 V : le régulateur assure la gestion de la charge et de la décharge dans un système conçu autour d’une tension de 12 V.
• Installation solaire en 24 V : la même unité peut être intégrée à un système fonctionnant en 24 V, sous réserve de respecter la configuration électrique de l’installation.
• Alimentation d’un appareil par USB : la sortie USB délivre 5 V avec un courant annoncé de 3 A pour un équipement compatible avec cette alimentation.

Compatibilités et prise en main

Ce contrôleur est prévu pour les installations solaires en 12 V ou 24 V. Avant le raccordement, la tension du système doit être identifiée afin de sélectionner la configuration appropriée. Les informations fournies ne détaillent pas le type de bornes, le schéma de câblage ni les appareils de stockage compatibles : le raccordement doit donc respecter les caractéristiques électriques propres à l’installation.

Une fois installé correctement, l’écran LCD permet de consulter les réglages et d’ajuster les paramètres disponibles de charge et de décharge. La sortie USB doit être réservée aux appareils compatibles avec une alimentation de 5 V et ne pas dépasser le courant annoncé de 3 A.

Une protection intégrée pour une utilisation plus sereine

Les protections contre la surintensité, le court-circuit, le circuit ouvert et l’inversion de connexion sont indiquées comme étant de type auto-récupérable. Elles sont conçues pour revenir à un fonctionnement normal après la disparition du problème, sans endommager le contrôleur selon les informations fournies. Le courant de veille inférieur à 10 mA contribue également à limiter la consommation lorsque le régulateur n’est pas activement sollicité.

Un régulateur adapté aux installations solaires autonomes

Avec sa gestion PWM en trois étapes, son écran LCD, sa sortie USB et ses fonctions de commande par lumière ou par durée, ce contrôleur répond aux besoins essentiels d’une installation solaire 12 V ou 24 V. Il s’adresse aux utilisateurs qui recherchent un régulateur réglable et doté de protections intégrées pour gérer une charge solaire et une décharge programmée.

Caractéristiques techniques

• Type de produit : contrôleur solaire avec régulation de charge et de décharge
• Intensité annoncée : 20 A
• Tension du système : 12 V/24 V
• Sortie USB : 5 V/3 A
• Courant de veille : inférieur à 10 mA
• Écran : grand écran LCD
• Réglages : paramètres de charge et de décharge réglables
• Gestion de charge : charge PWM en trois étapes
• Protection intégrée : protection contre la surintensité
• Protection intégrée : protection contre les courts-circuits
• Protection intégrée : protection contre les circuits ouverts
• Protection intégrée : protection contre l’inversion de connexion
• Récupération des protections : récupération automatique
• Circuit anti-retour : double MOS
• Mode de charge : mode de charge forte
• Dissipation thermique : dégagement thermique très faible
• Commande par luminosité : prise en charge du contrôle selon la lumière du soleil
• Commande temporelle : décharge selon une durée
• Poids : environ 150 g
