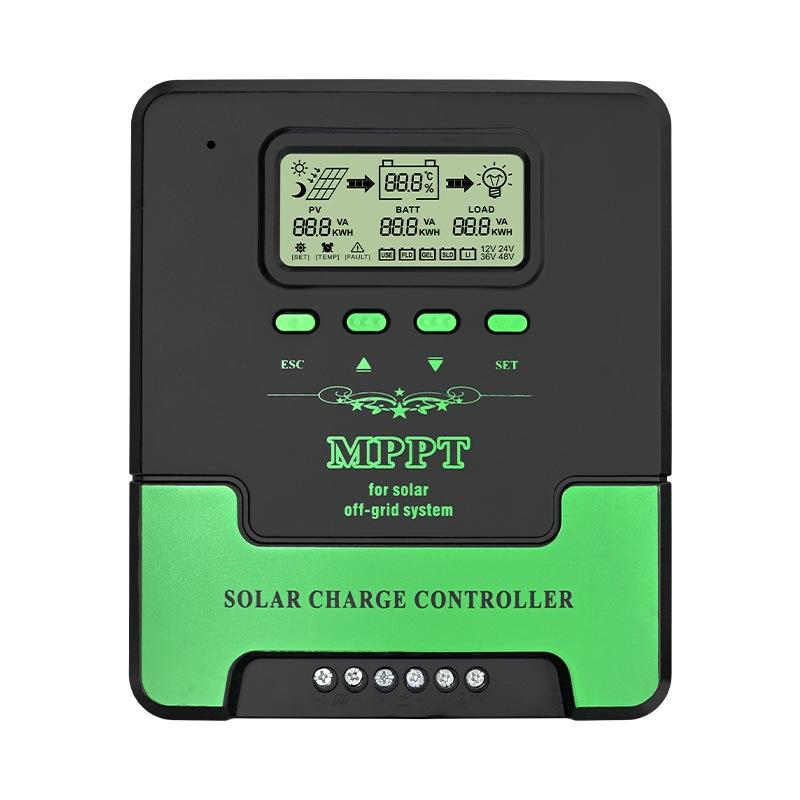

Contrôleur De Charge Solaire MPPT 12V 24V 60A Avec Écran LCD Ports USB Et Identification Automatique

Contrôleur solaire MPPT 60 A 12 V/24 V pour installations photovoltaïques

Ce contrôleur solaire MPPT 60 A 12 V/24 V régule la charge d’une batterie à partir de panneaux solaires et s’adapte automatiquement aux systèmes 12 V ou 24 V. Il convient aux installations photovoltaïques nécessitant une gestion précise de l’énergie, une sortie pour alimenter une charge et des ports USB pour recharger des appareils compatibles. Son écran LCD haute définition facilite le suivi du fonctionnement et la modification des paramètres, tandis que ses borniers de grande section contribuent à une installation fiable et à une réduction de la chute de tension.

Avantages et points forts

• Identification automatique 12 V/24 V : le contrôleur reconnaît la tension du système afin de s’adapter à une batterie de 12 V ou de 24 V.
• Gestion de charge jusqu’à 60 A : le courant de charge nominal de 60 A répond aux besoins d’installations solaires à puissance élevée, dans les limites prévues pour chaque tension.
• Compatibilité avec des panneaux jusqu’à 720 W en 12 V ou 1 440 W en 24 V : cette capacité permet d’associer le contrôleur à différents ensembles photovoltaïques selon la configuration choisie.

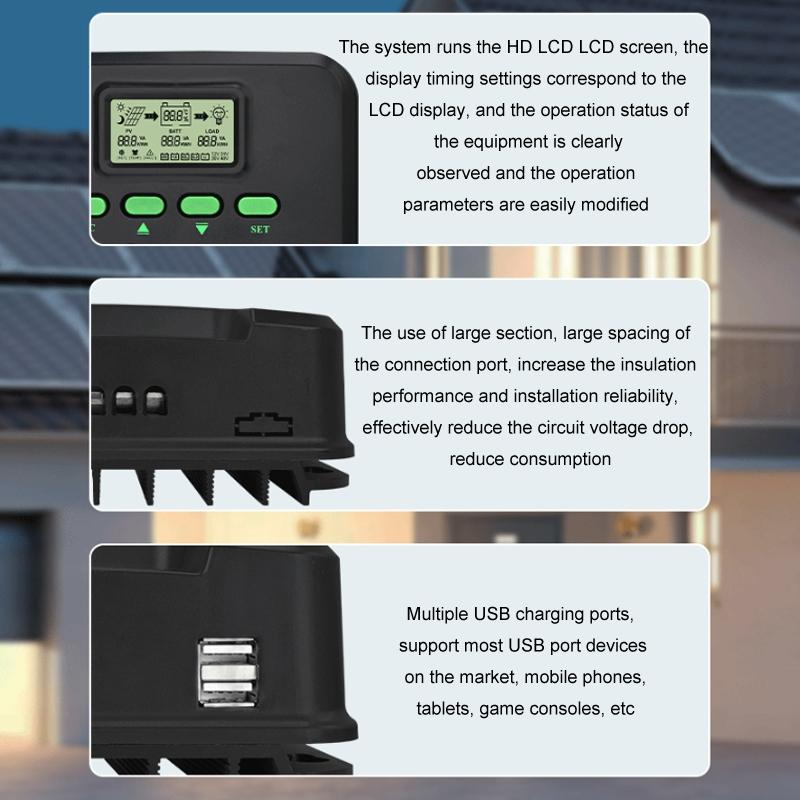

• Écran LCD haute définition : l’état de fonctionnement, les réglages de temporisation et les paramètres disponibles sont consultables directement sur l’appareil.
• Sorties USB 5 V/3 A : les ports USB permettent de recharger de nombreux appareils équipés d’une alimentation USB, comme un téléphone, une tablette ou une console de jeu.
• Borniers espacés et de grande section : leur conception améliore l’isolation et la fiabilité du raccordement tout en contribuant à limiter les pertes liées à la chute de tension.

Fonctionnement du régulateur de charge solaire

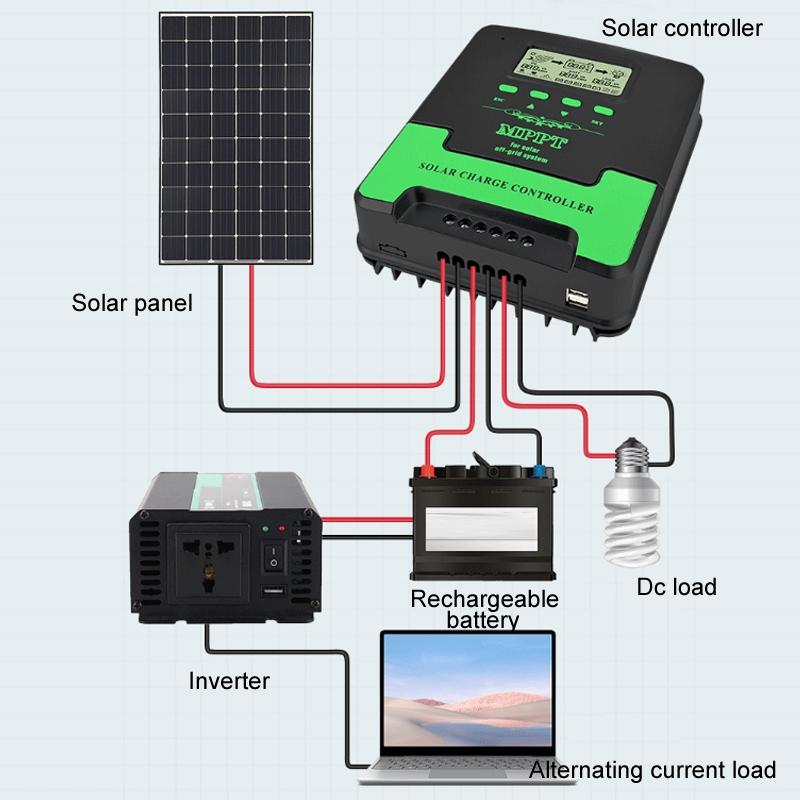

Le contrôleur solaire reçoit l’énergie produite par les panneaux photovoltaïques et la dirige vers la batterie selon la tension du système détectée. La technologie MPPT est conçue pour piloter le point de fonctionnement de l’entrée solaire dans la plage prévue, tandis que la régulation de charge protège le fonctionnement global de l’installation dans les limites électriques indiquées.

L’entrée solaire accepte une tension à vide maximale de 100 V VOC. La tension de batterie admise se situe entre 9 V et 32 V, avec une plage de tension indiquée de la tension de batterie + 2 V à 100 V maximum. Le contrôleur fournit également une sortie de charge nominale de 20 A pour les équipements reliés au système.

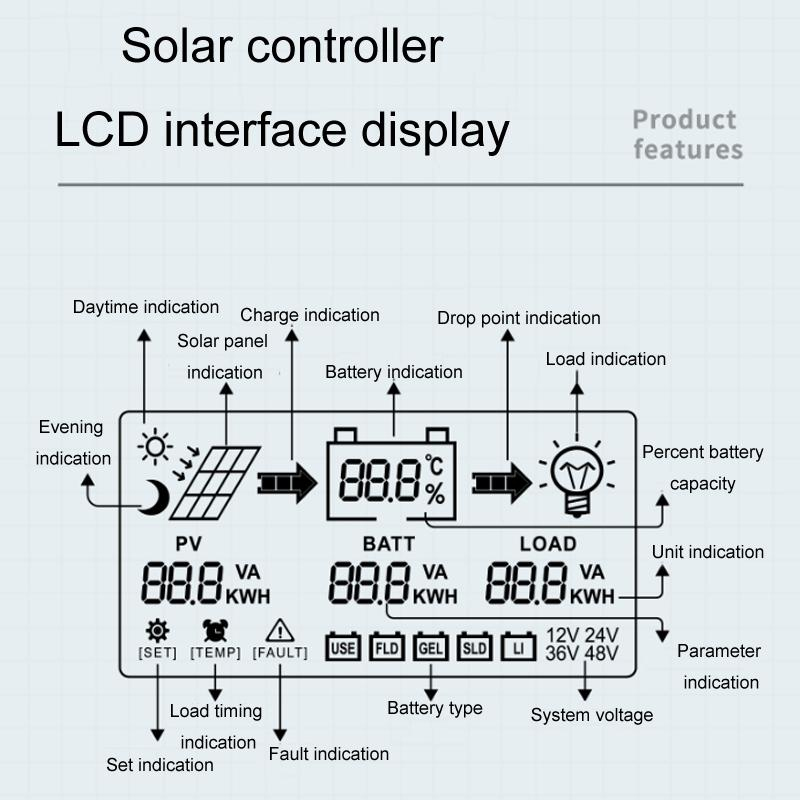

La compensation thermique est réglée sur un coefficient par défaut de -2 mV/°C/2 V. Cette donnée doit être prise en compte lors de la configuration d’une installation exposée à des variations de température. L’écran LCD permet d’observer clairement le fonctionnement et de modifier les paramètres de fonctionnement ainsi que les réglages de temporisation correspondants.

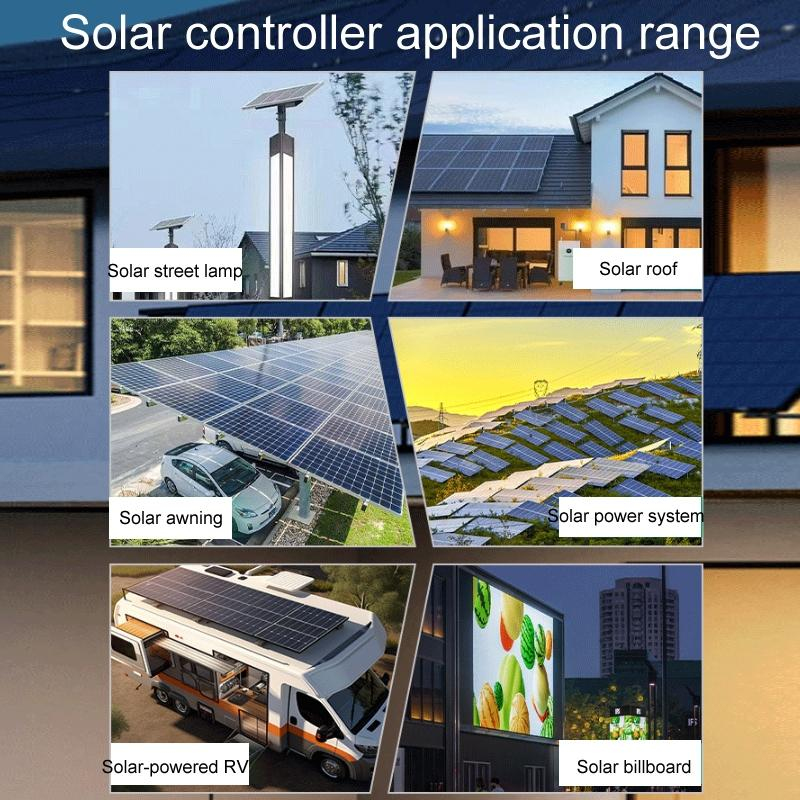

Exemples d’utilisation

• Éclairage solaire extérieur : dans une installation d’éclairage public solaire, le contrôleur peut gérer la charge de la batterie et la sortie destinée à la charge, avec des réglages de temporisation consultables sur l’écran LCD.
• Toiture ou auvent solaire : pour une installation photovoltaïque sur une toiture ou un auvent, la compatibilité 12 V/24 V et la puissance maximale des panneaux permettent d’adapter le système à la tension choisie.
• Système de production d’énergie solaire : le contrôleur convient à une installation autonome comprenant des panneaux, une batterie et des équipements alimentés par la sortie de charge.
• Véhicule de loisirs équipé de panneaux solaires : les sorties USB peuvent servir à recharger des appareils compatibles, notamment des téléphones, des tablettes ou des consoles de jeu, lorsque le système solaire fournit l’énergie nécessaire.
• Panneau d’affichage solaire : le contrôleur peut être intégré à un système d’affichage alimenté par énergie solaire, dans la limite du courant de charge et du courant de charge de sortie indiqués.

Compatibilités et prise en main

Le contrôleur est compatible avec les systèmes solaires en 12 V et en 24 V grâce à l’identification automatique de la tension. Il accepte une batterie présentant une tension comprise entre 9 V et 32 V et des panneaux dont la tension à vide ne dépasse pas 100 V VOC. La puissance maximale annoncée pour l’entrée des panneaux est de 720 W en 12 V et de 1 440 W en 24 V.

Les raccordements s’effectuent sur des ports de câblage de grande section et à large espacement. Cette conception facilite le branchement des conducteurs appropriés et améliore l’isolation entre les connexions. Les paramètres et les temporisations se consultent et se règlent depuis l’interface LCD. Les ports USB 5 V/3 A sont destinés aux appareils compatibles avec une alimentation USB.

Une conception adaptée au suivi quotidien

Le boîtier associe l’ABS et le métal. La faible consommation à vide, annoncée à moins de 0,4 W, limite la consommation propre du contrôleur lorsqu’aucune charge n’est sollicitée. La plage de fonctionnement de -10 °C à +65 °C permet une utilisation dans différentes conditions de température, tandis que l’indice de protection IP21 précise le niveau de protection du boîtier.

Questions fréquentes

Ce contrôleur convient-il à une batterie 12 V et à une batterie 24 V ?

Oui. Le système reconnaît automatiquement une tension de 12 V ou de 24 V. La tension de batterie spécifiée est comprise entre 9 V et 32 V.

Quelle puissance de panneaux solaires peut être raccordée ?

La puissance maximale indiquée est de 720 W pour un système 12 V et de 1 440 W pour un système 24 V. La tension à vide des panneaux ne doit pas dépasser 100 V VOC.

Quels appareils peuvent être rechargés par USB ?

Les sorties USB délivrent 5 V et 3 A. Elles prennent en charge la plupart des appareils équipés d’un port USB, notamment les téléphones, les tablettes et les consoles de jeu, sous réserve des besoins électriques propres à chaque appareil.

Le contrôleur possède-t-il un écran de contrôle ?

Oui. L’écran LCD haute définition affiche l’état de fonctionnement et les réglages de temporisation associés. Il permet également de modifier les paramètres de fonctionnement disponibles.

Un régulateur solaire polyvalent pour systèmes 12 V et 24 V

Avec sa gestion MPPT, son identification automatique de la tension, son courant de charge nominal de 60 A, son écran LCD et ses sorties USB, ce contrôleur solaire répond aux besoins de nombreuses installations photovoltaïques. Il peut être utilisé pour l’éclairage solaire, les toitures et auvents solaires, les systèmes de production d’énergie, les véhicules de loisirs et les panneaux d’affichage, en respectant les limites de tension, de courant et de puissance précisées.

Caractéristiques techniques

• Type de produit : contrôleur solaire MPPT avec identification intelligente de l’éclairage
• Matériau : ABS + métal
• Tension du système : identification automatique 12 V/24 V
• Consommation à vide : moins de 0,4 W
• Tension d’entrée solaire : 100 V VOC maximum
• Tension de batterie : 9–32 V
• Plage de tension : tension de batterie + 2 V à 100 V maximum
• Courant de charge nominal : 60 A
• Courant de charge nominal de la sortie : 20 A
• Sortie USB : 5 V/3 A
• Puissance maximale d’entrée des panneaux solaires : 720 W en 12 V ; 1 440 W en 24 V
• Coefficient de compensation thermique : -2 mV/°C/2 V, valeur par défaut
• Température de fonctionnement : de -10 °C à +65 °C
• Indice de protection : IP21
• Compatibilité électromagnétique : conforme aux normes EN61000, EN55022 et EN55024
• Applications prévues : éclairage public solaire, toitures solaires, auvents solaires, systèmes de production d’énergie solaire, véhicules de loisirs solaires et panneaux d’affichage solaires
• Affichage : écran LCD haute définition
• Fonctions de l’écran : affichage de l’état de fonctionnement, affichage des réglages de temporisation et modification des paramètres de fonctionnement
• Borniers de câblage : grande section et large espacement pour améliorer l’isolation et la fiabilité de l’installation
• Ports USB : plusieurs ports USB compatibles avec la plupart des appareils USB, notamment les téléphones, les tablettes et les consoles de jeu

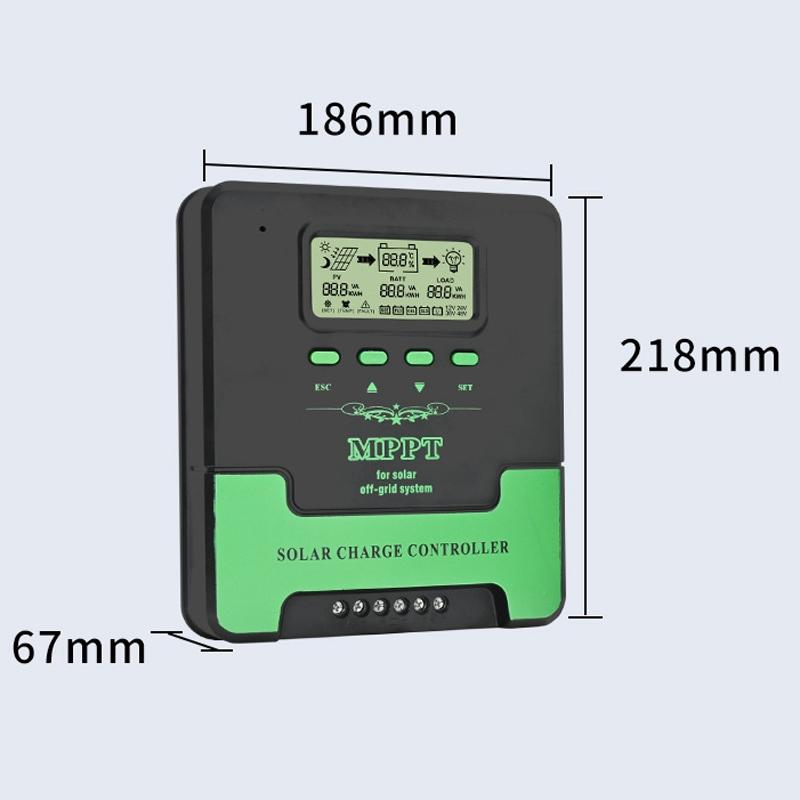

• Dimensions : 21,8 × 18,6 × 6,7 cm
• Poids : 1 226 g
