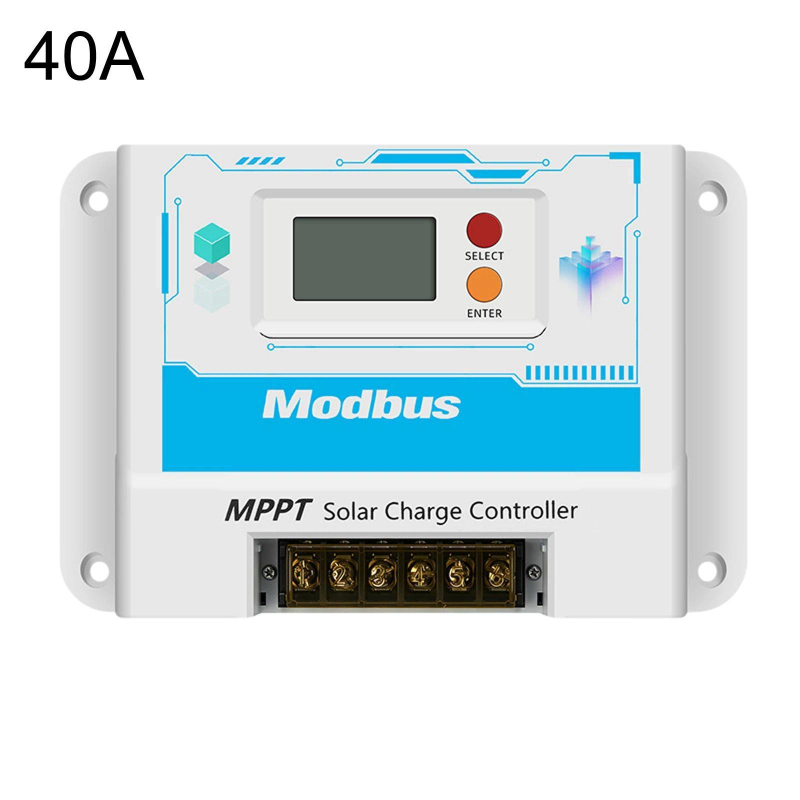

Contrôleur De Charge Solaire MPPT 12/24 V Avec Écran LCD RS485 Modbus TTL Pour Batteries Lithium Plomb Et Gel
Points Forts & Avantages Clés
✨ Atouts majeurs certifiés 01
Point Fort #1
Technologie MPPT pour optimiser la conversion de l’énergie solaire et améliorer l’efficacité de charge
02
Point Fort #2
Compatible avec batteries LiFePO₄, plomb-acide, gel, ternaires et profils personnalisables
03
Point Fort #3
Gestion intelligente de charge en 4 étapes pour prévenir la surcharge et la sous-charge
04
Point Fort #4
Protections intégrées contre les surtensions, surintensités et surchauffes, avec refroidissement silencieux par circulation d’air
05
Point Fort #5
Écran LCD avec réglages intuitifs et interfaces de communication TTL, RS485, RJ45 compatibles Modbus
Le régulateur de charge solaire MPPT 12/24 V gère l’énergie produite par des panneaux photovoltaïques afin de charger une batterie de stockage et d’alimenter une charge raccordée. Compatible avec plusieurs technologies de batteries et disponible selon un courant nominal de 10 A à 60 A, il associe une conversion MPPT, un écran LCD, une gestion de charge en quatre étapes et des interfaces de communication TTL, RS485 et RJ45. Cette conception convient aux installations solaires nécessitant un suivi précis des paramètres et une protection renforcée des éléments raccordés.
Régulateur de charge solaire MPPT 12/24 V : avantages et points forts
- Conversion MPPT avec circuit élévateur : le suivi du point de puissance maximale améliore l’exploitation de l’énergie disponible sur les panneaux solaires et favorise une charge plus efficace.
- Compatibilité avec plusieurs batteries : le régulateur prend en charge les batteries au phosphate de fer lithié, au plomb, au gel, ternaires ainsi que les configurations personnalisées.

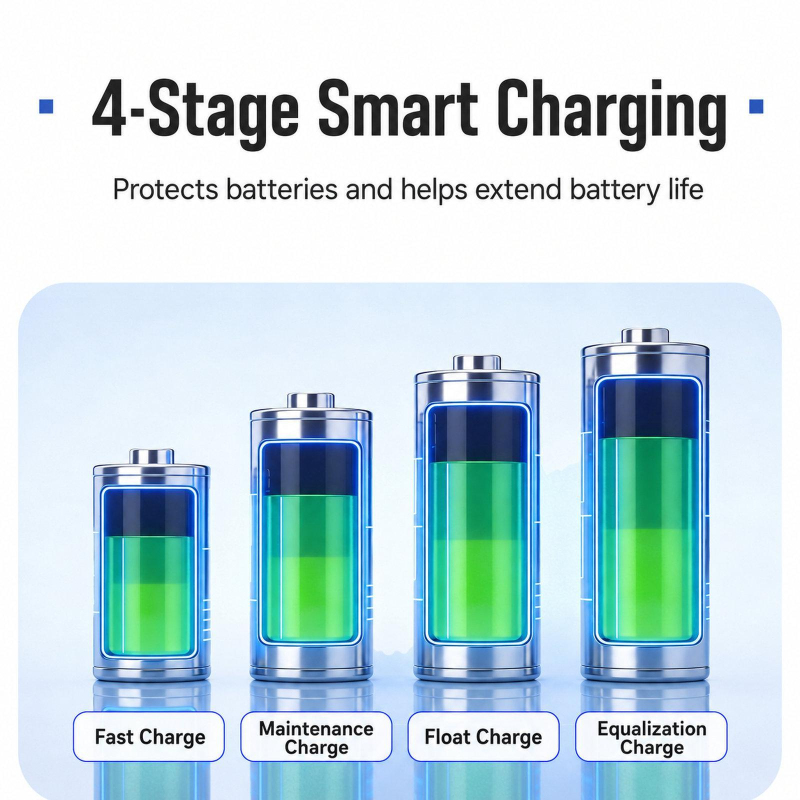

- Gestion intelligente en quatre étapes : le cycle de charge suit les caractéristiques de charge et de décharge des différents types de batteries afin de limiter les risques liés à la surcharge ou à la sous-charge.
- Écran LCD intégré : l’affichage permet de consulter directement les paramètres et de procéder au réglage des données disponibles.

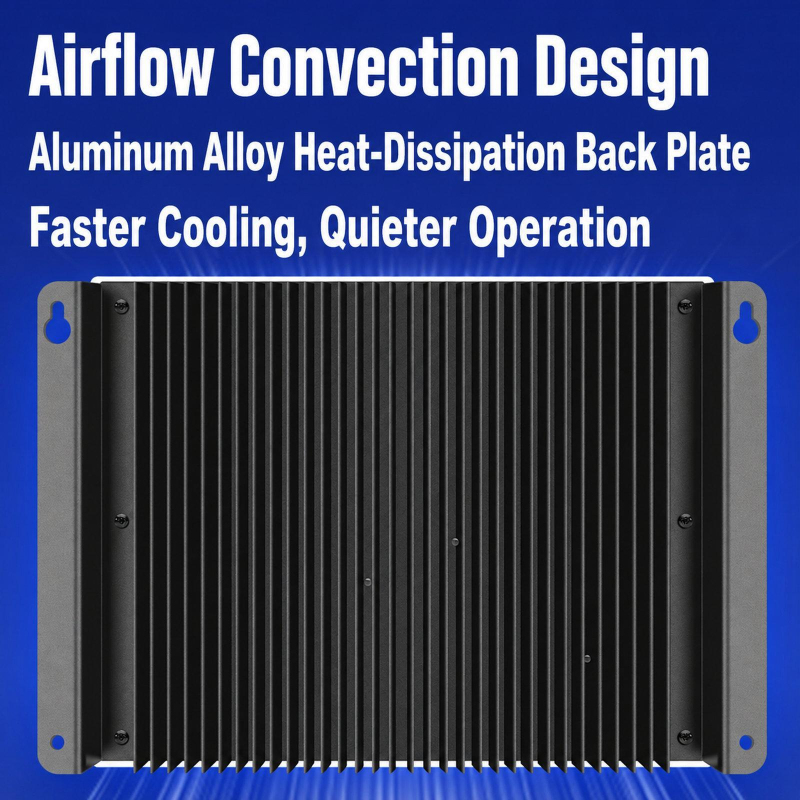

- Refroidissement par conduit d’air convectif : cette conception favorise une évacuation rapide de la chaleur avec un niveau sonore réduit, sans fonctionnement à haute température selon les informations fournies.
- Protections multiples : les protections contre les variations de tension, les surintensités et la surchauffe contribuent à un fonctionnement stable et à la préservation de la batterie.
Fonctionnement de la technologie MPPT

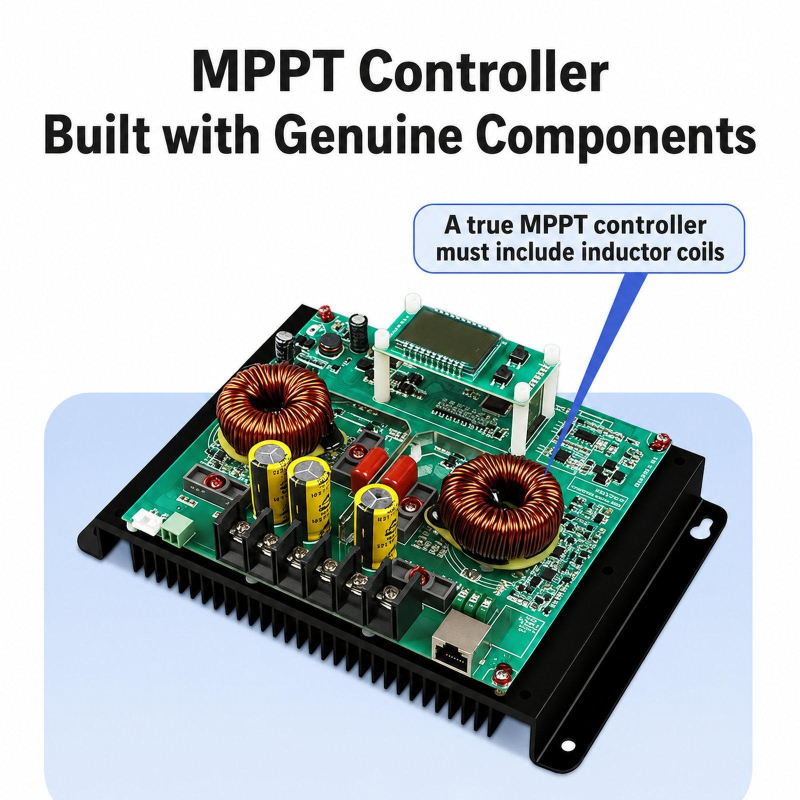

Un régulateur solaire MPPT ajuste le fonctionnement électrique entre le panneau photovoltaïque et la batterie pour exploiter plus efficacement la puissance produite. Le circuit MPPT avec élévation de tension optimise la conversion de l’énergie solaire avant son transfert vers le système de stockage. Le courant nominal doit être choisi en fonction de la puissance des panneaux et de la configuration 12 V ou 24 V de l’installation.
La charge est pilotée selon un processus intelligent en quatre étapes. Cette gestion est conçue pour correspondre aux caractéristiques de différentes batteries et pour réduire les situations de charge insuffisante ou excessive. Pour les batteries compatibles, une courbe de charge dédiée est intégrée afin d’adapter le processus aux besoins de la technologie sélectionnée. Le réglage de la batterie utilisée doit toutefois correspondre à la configuration réelle de l’installation.
Le régulateur intègre également plusieurs mécanismes de protection. La surveillance de la tension, du courant et de la température aide à stabiliser le fonctionnement pendant la journée. Les seuils de protection et de récupération de la tension photovoltaïque varient selon la version de courant nominal choisie.
Exemples d’utilisation
- Installation solaire en 12 V : pour une configuration de stockage en 12 V, le régulateur peut gérer une puissance de panneaux adaptée à la version sélectionnée, de 130 W pour 10 A jusqu’à 800 W pour 60 A. La gestion MPPT sert à transférer efficacement l’énergie produite vers la batterie.
- Installation solaire en 24 V : dans un système en 24 V, les puissances photovoltaïques prises en charge sont supérieures à celles d’une configuration en 12 V, avec des valeurs allant de 260 W pour 10 A à 1 600 W pour 60 A selon la version.
- Système utilisant différents types de batteries : lorsqu’une installation évolue d’une batterie au plomb vers une batterie au gel, au phosphate de fer lithié ou ternaire, la sélection d’une courbe de charge compatible permet d’adapter la gestion du stockage.
- Suivi local des paramètres : l’écran LCD permet de consulter les données directement sur le régulateur et de régler les paramètres sans dépendre uniquement d’une interface externe.

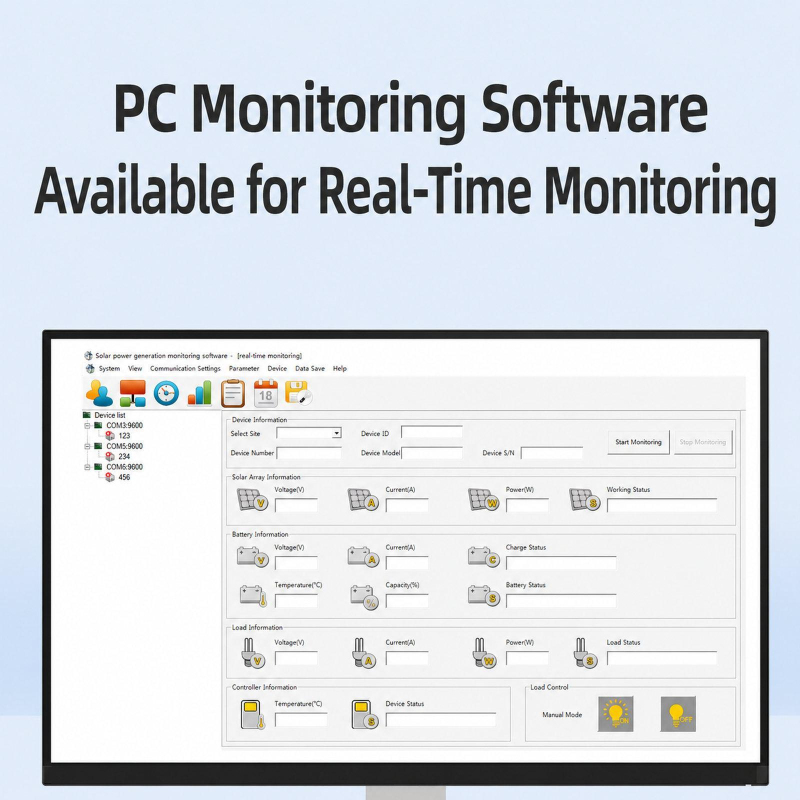

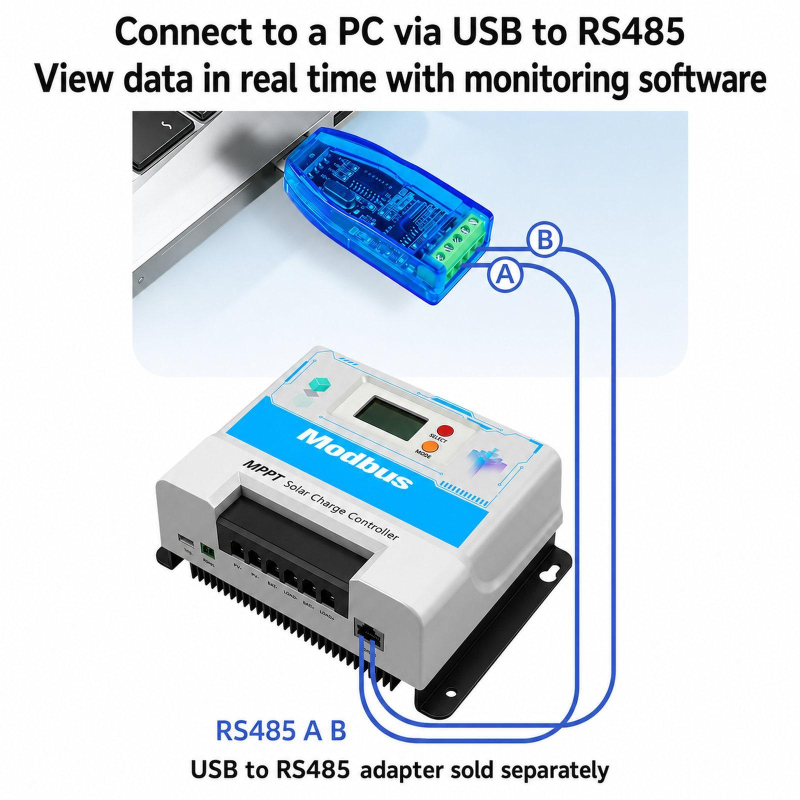

- Intégration à un système de supervision : les interfaces TTL, RS485 et RJ45 ainsi que le protocole Modbus permettent une communication avec un équipement compatible utilisant cette norme.
Compatibilités et prise en main
Le régulateur fonctionne avec des systèmes solaires en 12 V ou 24 V. Le choix de la version 10 A, 20 A, 30 A, 40 A ou 60 A dépend de la puissance des panneaux solaires, du courant de charge attendu et du courant de la charge raccordée. Les limites de puissance photovoltaïque indiquées doivent être respectées pour conserver une configuration adaptée.
Les batteries prises en charge sont les modèles au phosphate de fer lithié, au plomb, au gel, ternaires et personnalisés. La présence d’une courbe de charge dédiée pour les technologies compatibles facilite l’adaptation du cycle de charge. Avant la mise en service, il est nécessaire de vérifier la tension du système, la puissance des panneaux, le type de batterie sélectionné et les limites de tension photovoltaïque correspondant à la version utilisée.

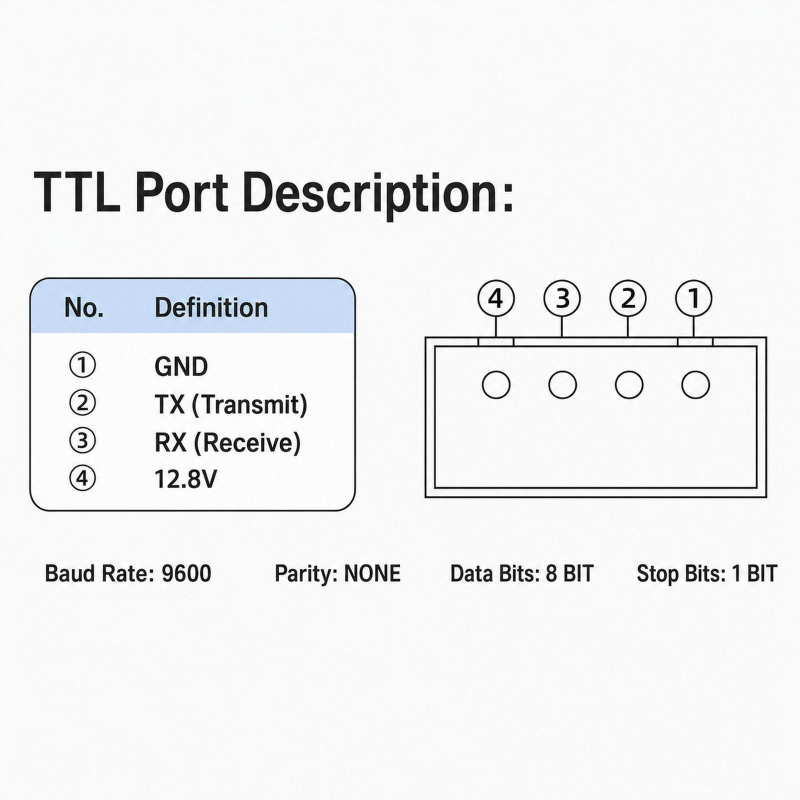

Pour la communication, le protocole indiqué est Modbus. Les interfaces disponibles sont TTL, RS485 960 et RJ45. Elles permettent d’envisager une connexion à un système de contrôle ou de supervision compatible, sous réserve de respecter les caractéristiques de l’équipement associé.
Une surveillance plus simple au quotidien
L’écran LCD rend les informations principales plus accessibles directement depuis le contrôleur. La consommation statique en veille est indiquée à 10 mA maximum, ce qui limite l’énergie utilisée lorsque le système ne fournit pas activement sa puissance de charge. Le refroidissement par circulation d’air et les protections intégrées sont destinés à soutenir un fonctionnement stable dans les conditions prévues par l’installation.
Questions fréquentes
À quoi sert ce régulateur de charge solaire ?
Il régule l’énergie provenant de panneaux photovoltaïques pour charger une batterie en 12 V ou 24 V et gérer une charge raccordée, tout en appliquant une gestion MPPT et des protections électriques.
Quels types de batteries sont compatibles ?
Le régulateur prend en charge les batteries au phosphate de fer lithié, au plomb, au gel, ternaires et personnalisées. La courbe de charge doit être réglée en fonction de la batterie effectivement utilisée.
Quelle puissance de panneaux peut être raccordée ?
La puissance dépend du courant nominal et de la tension du système : 10 A accepte 130 W en 12 V ou 260 W en 24 V ; 20 A, 260 W ou 520 W ; 30 A, 400 W ou 800 W ; 40 A, 520 W ou 1 040 W ; 60 A, 800 W ou 1 600 W.
Le régulateur dispose-t-il d’une communication Modbus ?
Oui. Le protocole de communication indiqué est Modbus, avec des interfaces TTL, RS485 960 et RJ45.
Quel est le courant nominal de charge de la sortie ?
La version 10 A dispose d’un courant nominal de charge de 10 A. Les versions 20 A, 30 A, 40 A et 60 A disposent d’un courant nominal de charge indiqué à 20 A.
Un contrôle solaire adapté aux installations 12/24 V
Ce régulateur de charge solaire MPPT constitue une solution de gestion pour les systèmes photovoltaïques utilisant différentes technologies de batteries. Sa conversion MPPT, son cycle de charge en quatre étapes, son écran LCD, ses protections et ses interfaces Modbus permettent de répondre aux besoins d’une installation solaire nécessitant à la fois un suivi local et une possibilité de communication externe. Le choix du courant nominal doit être effectué à partir de la puissance des panneaux, de la tension du parc de batteries et du courant de charge requis.
Caractéristiques techniques
- Type de produit : régulateur de charge solaire MPPT
- Tension du système : 12/24 V universelle
- Circuit de charge : circuit MPPT avec élévation de tension
- Gestion de charge : gestion intelligente en quatre étapes
- Refroidissement : conduit d’air convectif
- Affichage : écran LCD
- Protections : protection contre la tension, les surintensités et la surchauffe
- Courant nominal : 10 A, 20 A, 30 A, 40 A ou 60 A
- Consommation statique en veille : inférieure ou égale à 10 mA
- Types de batteries pris en charge : phosphate de fer lithié, plomb, gel, ternaire et personnalisée
- Courbe de charge : courbe dédiée intégrée pour les batteries compatibles
- Norme du protocole de communication : protocole Modbus
- Interfaces de communication : TTL, 960 RS485 et RJ45
- Puissance photovoltaïque raccordable en 12 V pour 10 A : 130 W
- Puissance photovoltaïque raccordable en 24 V pour 10 A : 260 W
- Puissance photovoltaïque raccordable en 12 V pour 20 A : 260 W
- Puissance photovoltaïque raccordable en 24 V pour 20 A : 520 W
- Puissance photovoltaïque raccordable en 12 V pour 30 A : 400 W
- Puissance photovoltaïque raccordable en 24 V pour 30 A : 800 W
- Puissance photovoltaïque raccordable en 12 V pour 40 A : 520 W
- Puissance photovoltaïque raccordable en 24 V pour 40 A : 1 040 W
- Puissance photovoltaïque raccordable en 12 V pour 60 A : 800 W
- Puissance photovoltaïque raccordable en 24 V pour 60 A : 1 600 W
- Tension photovoltaïque à vide pour 10 A : 60 V
- Protection photovoltaïque pour 10 A : 55 V
- Récupération photovoltaïque pour 10 A : 50 V
- Tension photovoltaïque à vide pour 20 A : 60 V
- Protection photovoltaïque pour 20 A : 55 V
- Récupération photovoltaïque pour 20 A : 50 V
- Tension photovoltaïque à vide pour 30 A : 100 V
- Protection photovoltaïque pour 30 A : 95 V
- Récupération photovoltaïque pour 30 A : 90 V
- Tension photovoltaïque à vide pour 40 A : 100 V
- Protection photovoltaïque pour 40 A : 95 V
- Récupération photovoltaïque pour 40 A : 90 V
- Tension photovoltaïque à vide pour 60 A : 150 V
- Protection photovoltaïque pour 60 A : 145 V
- Récupération photovoltaïque pour 60 A : 140 V
- Courant nominal de charge pour 10 A : 10 A
- Courant nominal de charge pour 20 A, 30 A, 40 A et 60 A : 20 A
Fiche Technique & Caractéristiques Détaillées
Spécifications certifiées| Appareils compatibles | - Batteries lithium fer phosphate (LiFePO₄) - Batteries plomb-acide - Batteries gel - Batteries ternaires - Batteries personnalisées - Panneaux solaires 12/24 V |

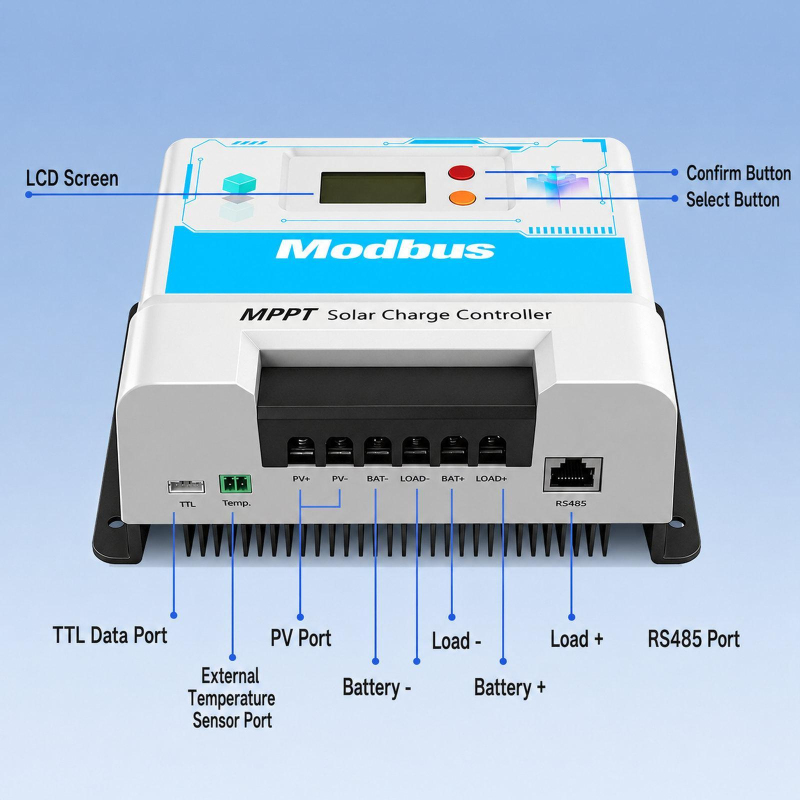

| Connexions | TTL, RS485, RJ45 |
| Format d'écran | Écran à cristaux liquides |
| Garantie et services | 2 ans |
| Ports | - TTL - RS485 - RJ45 |
| Puissance (Watts) | 1600 |
| Technologie d'affichage | Écran à cristaux liquides |
