Contrôleur De Charge Solaire Photovoltaïque 20A 12V 24V Avec Écran LCD Pour Batteries Plomb Lithium Et LiFePO4
Points Forts & Avantages Clés
✨ Atouts majeurs certifiés 01
Point Fort #1
Adaptation automatique 12 V/24 V avec courant de charge jusqu’à 30 A
02
Point Fort #2
Compatible avec batteries plomb-acide, lithium et lithium-fer-phosphate
03
Point Fort #3

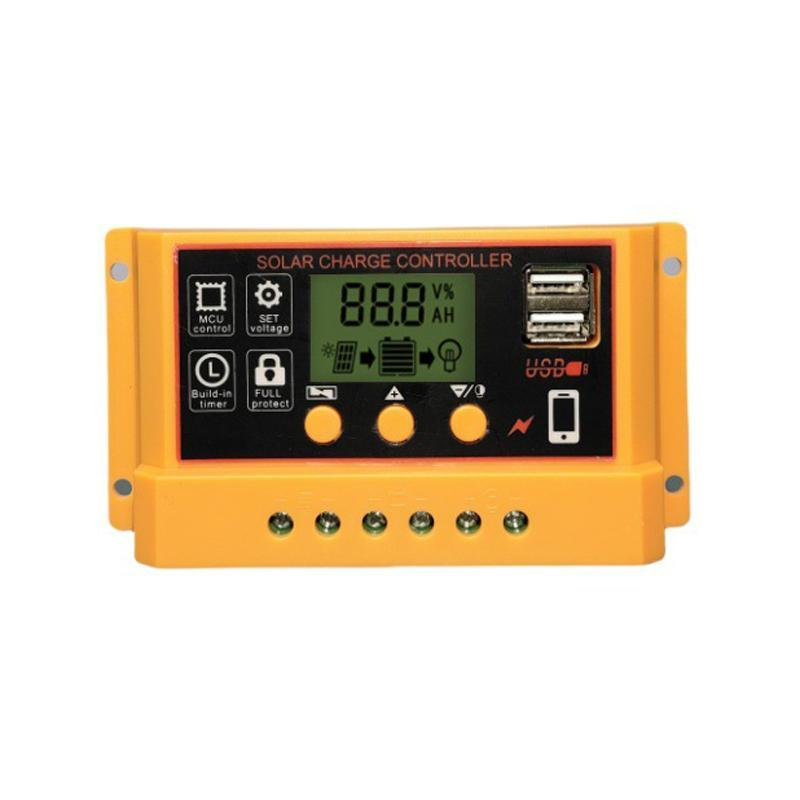

Écran LCD avec affichage de la tension et du niveau de charge
04
Point Fort #4
Protections intégrées contre la surcharge, la décharge profonde, les surintensités, les courts-circuits et les inversions de polarité
05
Point Fort #5
Fonction de contrôle d’éclairage avec programmation horaire et sortie USB 5 V/1 A
Le contrôleur de charge solaire 12 V 24 V régule la charge d’une batterie à partir d’un panneau photovoltaïque et contrôle la sortie vers les équipements raccordés. Compatible avec les batteries au plomb, au lithium et au lithium-fer-phosphate, il reconnaît automatiquement un système 12 V ou 24 V. Son écran LCD affiche l’état de la batterie, tandis que ses dispositifs de protection contribuent à sécuriser l’installation au quotidien.
Avantages et points forts du contrôleur de charge solaire 12 V 24 V
- Adaptation automatique 12 V/24 V : le contrôleur identifie la tension du système après le raccordement initial correct de la batterie.
- Compatibilité avec trois types de batteries : batteries au plomb B1, batteries au lithium B2 et batteries lithium-fer-phosphate B3.

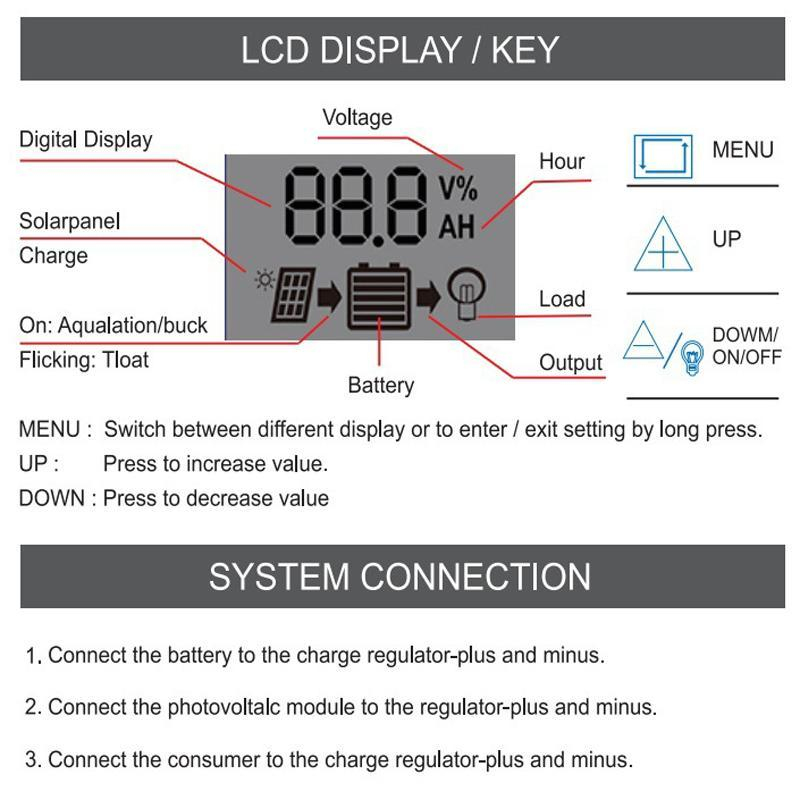

- Écran LCD intégré : l’affichage permet de consulter la tension de la batterie et son niveau sous forme de grille.
- Gestion de l’éclairage : la fonction de commande par détection de lumière avec programmation horaire convient aux installations nécessitant un fonctionnement temporisé.
- Protections intégrées : protection contre la surintensité, le court-circuit, le circuit ouvert, l’inversion de polarité, la surcharge et la décharge excessive.
- Sortie USB : la prise délivre 5 V et 1 A pour alimenter un appareil compatible avec cette valeur de sortie.
Fonctionnement et technologie intégrée
Le contrôleur reçoit l’énergie exclusivement d’un panneau photovoltaïque, puis la dirige vers la batterie selon le type sélectionné ou reconnu. Le système coupe la charge lorsque la tension maximale prévue pour la batterie est atteinte. Il interrompt également la décharge lorsque la tension descend au seuil défini, puis autorise sa reprise lorsque la tension de récupération est atteinte.

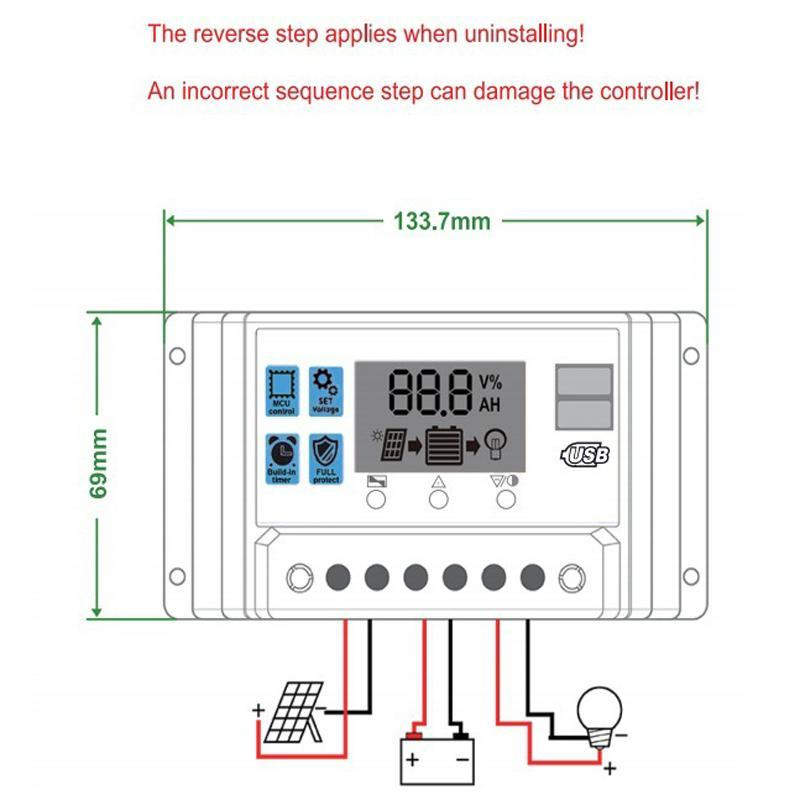

Le raccordement initial doit commencer par la batterie. Celle-ci doit présenter une tension suffisante afin que le contrôleur puisse reconnaître correctement le système 12 V ou 24 V et le type de batterie utilisé. Le panneau photovoltaïque et la charge doivent ensuite être raccordés conformément à l’installation. Ce contrôleur ne doit pas être alimenté par une source continue ou une autre source d’énergie à la place d’un panneau photovoltaïque.
La puce de commande de qualité industrielle assure le pilotage des fonctions principales. Le circuit MOS anti-retour limite le retour de courant vers le panneau photovoltaïque. Pendant le fonctionnement, le boîtier peut chauffer : l’installation doit donc être réalisée sur une surface plane, dégagée et bien ventilée.
Exemples d’utilisation
- Installation solaire autonome 12 V : le contrôleur régule la charge d’une batterie adaptée et surveille son niveau sur l’écran LCD.
- Système photovoltaïque 24 V : l’adaptation automatique permet au contrôleur de fonctionner avec une batterie 24 V, sous réserve de respecter les limites de tension du panneau.
- Éclairage commandé par la luminosité : la fonction de contrôle par lumière et de programmation horaire peut gérer une charge d’éclairage selon les réglages disponibles.
- Alimentation d’un appareil USB : la sortie 5 V/1 A peut être utilisée avec un appareil compatible avec cette tension et cette intensité.
Compatibilités et prise en main
Le contrôleur est destiné uniquement aux batteries B1 au plomb, B2 au lithium et B3 au lithium-fer-phosphate. Il fonctionne avec des systèmes 12 V ou 24 V à adaptation automatique. Le courant de charge nominal disponible est de 10 A, 20 A ou 30 A selon la version choisie, tandis que le courant de décharge nominal est de 10 A.
Pour réduire la chute de tension susceptible de fausser la mesure, le contrôleur doit être installé aussi près que possible de la batterie. La tension affichée à l’écran peut présenter une légère différence par rapport à la mesure réelle ; la valeur constatée directement sur l’installation doit être considérée comme la référence.
Utilisation sécurisée
Vérifiez la polarité avant chaque raccordement et utilisez uniquement un panneau photovoltaïque comme source de charge. Respectez les limites de tension correspondant au système et au type de batterie. Prévoyez une ventilation suffisante autour du contrôleur, notamment lorsque celui-ci fonctionne dans un environnement chaud ou lorsque la charge est sollicitée de manière prolongée.
Conclusion
Ce contrôleur de charge solaire 12 V 24 V convient aux installations photovoltaïques utilisant une batterie au plomb, au lithium ou au lithium-fer-phosphate. Son affichage LCD, son adaptation automatique, sa commande d’éclairage et ses protections intégrées facilitent le suivi et l’exploitation d’un système solaire compact, à condition de respecter les raccordements et les limites techniques indiqués.
Caractéristiques techniques :
- Type de produit : contrôleur de charge solaire photovoltaïque avec écran LCD
- Tension du système : adaptation automatique 12 V/24 V
- Courant de charge nominal : 10 A, 20 A ou 30 A
- Courant de décharge nominal : 10 A
- Types de batteries compatibles : B1 batteries au plomb, B2 batteries au lithium, B3 batteries lithium-fer-phosphate
- Tension photovoltaïque maximale pour une batterie 12 V : inférieure à 18–23 V
- Tension photovoltaïque maximale pour une batterie 24 V : inférieure à 36–46 V

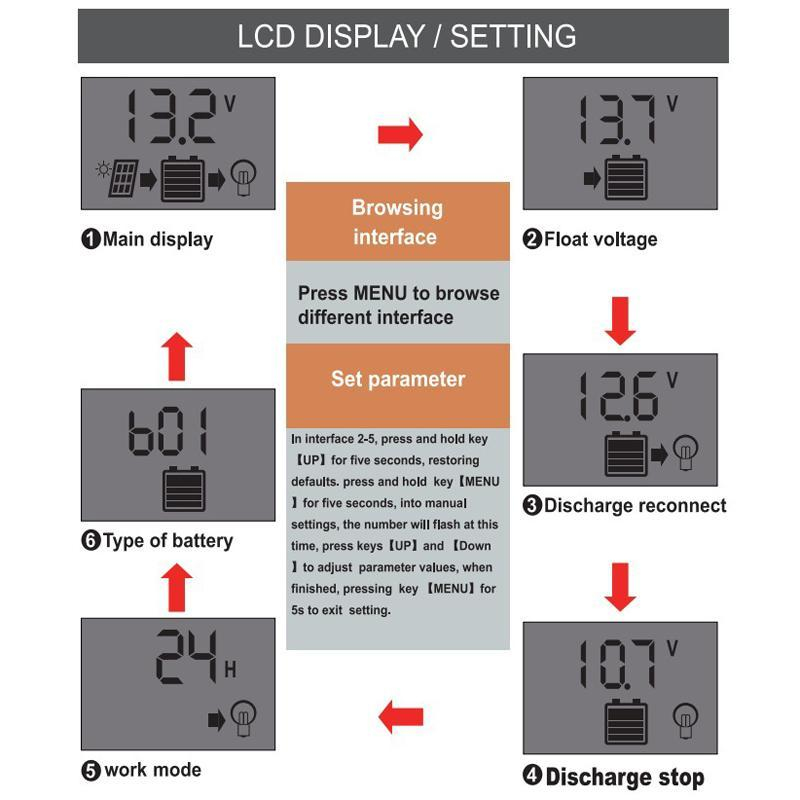

- Tension de coupure de charge B1 : 14,4 V
- Tension de coupure de charge B2 : 12,6 V
- Tension de coupure de charge B3 : 14,6 V
- Tension de coupure de décharge B1 : 10,7 V
- Tension de coupure de décharge B2 : 9 V
- Tension de coupure de décharge B3 : 10,8 V
- Tension de reprise de décharge B1 : 12,6 V
- Tension de reprise de décharge B2 : 11 V
- Tension de reprise de décharge B3 : 12,6 V
- Sortie USB : 5 V/1 A
- Courant en veille : inférieur à 10 mA
- Température de fonctionnement : de -35 à 60 °C
- Poids : environ 160 g

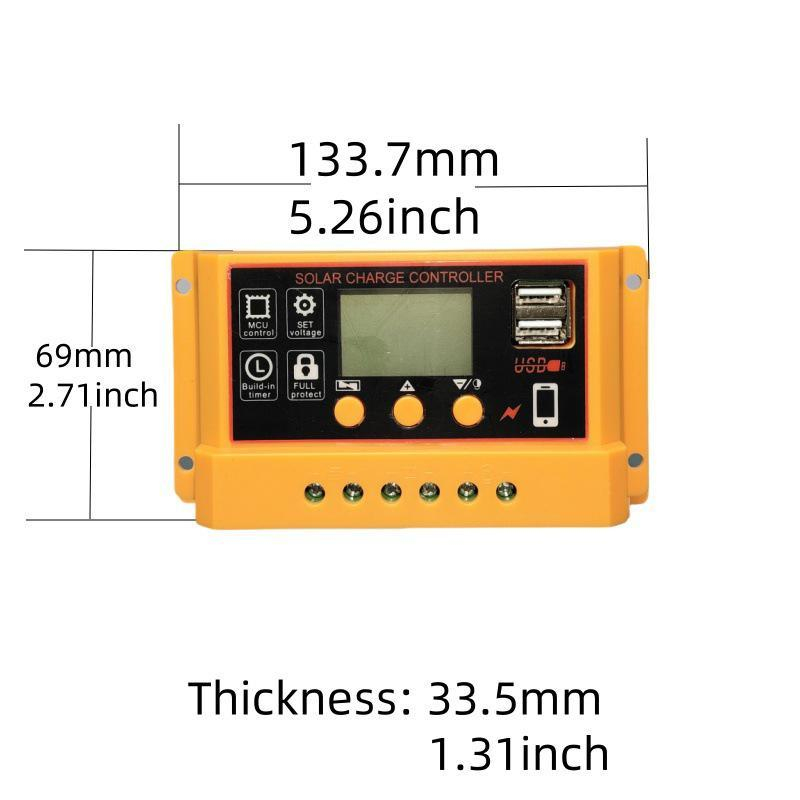

- Dimensions : environ 13,37 x 6,9 x 3,35 cm
- Écran : écran LCD avec affichage de la tension et du niveau de la batterie sous forme de grille
- Commande d’éclairage : fonction de contrôle par lumière avec programmation horaire
- Puce de commande : puce de commande de qualité industrielle
- Protections intégrées : surintensité, court-circuit, circuit ouvert, inversion de polarité, surcharge et décharge excessive
- Circuit anti-retour : circuit MOS anti-retour
- Source de charge autorisée : panneau photovoltaïque uniquement
- Conditions d’installation : surface plane et bien ventilée ; installation aussi près que possible de la batterie
- Condition de première installation : raccorder la batterie en premier et s’assurer qu’elle dispose d’une tension suffisante pour la reconnaissance du système
- Précision de l’affichage : une légère différence peut exister entre la tension affichée et la tension réelle de la batterie
Fiche Technique & Caractéristiques Détaillées
Spécifications certifiées| Accessoires fournis | <p>Contenu du pack :</p><ul> <li>[Info non présente]</li></ul> |
| Appareils compatibles | - Batteries plomb-acide - Batteries lithium - Batteries lithium fer phosphate (LiFePO₄) - Panneaux photovoltaïques |
| Epaisseur (cm) | 3,35 cm |
| Garantie et services | 2 ans |
| Hauteur (cm) | 3.35 |
| Largeur (cm) | 6.9 |
| Longueur (cm) | 13.37 |
| Ports | - Port USB : 5 V / 1 A |
| Taille | 13,37 × 6,9 × 3,35 cm |
