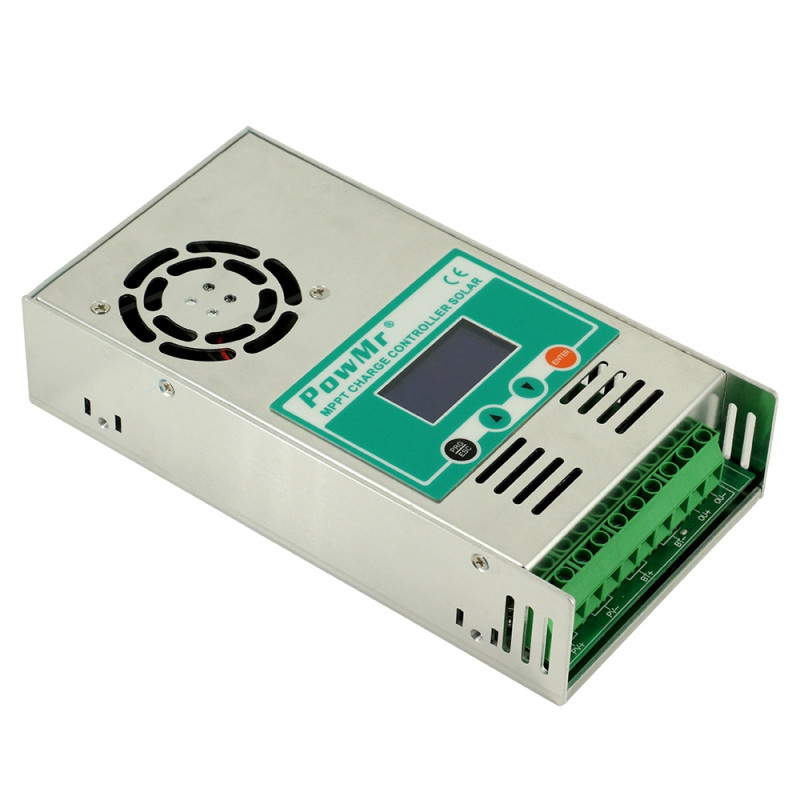

Contrôleur De Charge Et Décharge Solaire Pour Batteries Lithium Avec Écran LCD Et Ventilateur Intelligent 12 À 48 V 30 À 60 A

Un régulateur de charge solaire sert à gérer les échanges d’énergie entre des panneaux photovoltaïques et une batterie afin de suivre les paramètres essentiels du système. Ce contrôleur avec ventilateur intelligent prend en charge les installations en 12 V, 24 V, 36 V ou 48 V, avec un courant nominal indiqué de 30 A, 40 A, 50 A ou 60 A. Son écran LCD rétroéclairé affiche notamment le courant, la tension, le mode de fonctionnement, la puissance de charge et la température pour faciliter le suivi en temps réel.

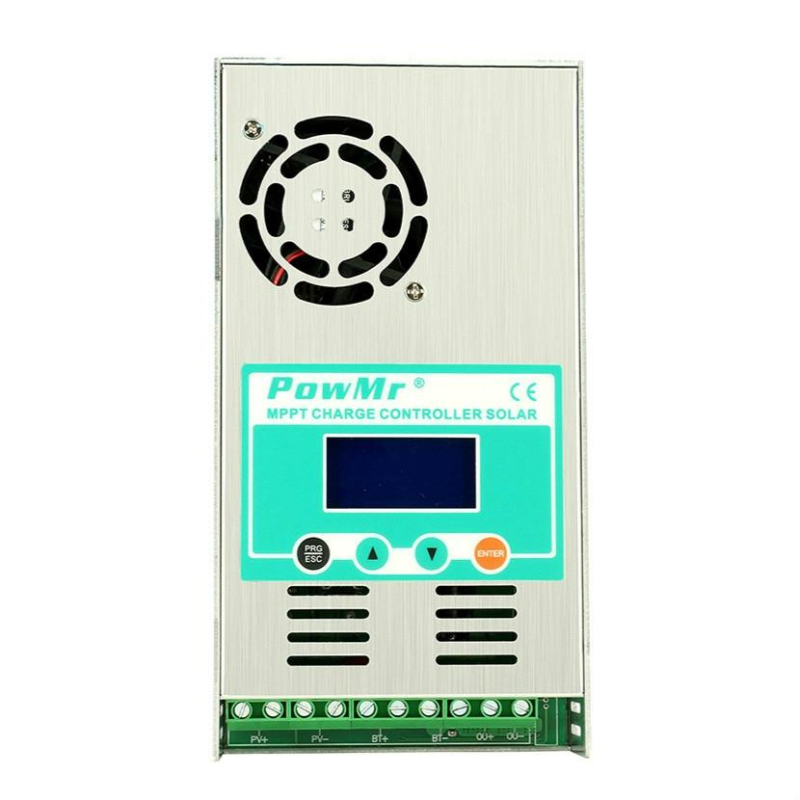

Régulateur de charge solaire avec affichage LCD et ventilation active

Conçu pour les systèmes solaires utilisant des batteries au lithium ou des accumulateurs, ce régulateur centralise la surveillance et la gestion de la charge. Les informations visibles sur l’écran permettent de comprendre rapidement l’état du système, la puissance fournie et le niveau de la batterie. La présence de plusieurs bornes facilite également le raccordement de différentes connexions et le branchement de plusieurs appareils en parallèle.

Avantages et points forts

• Compatibilité avec plusieurs tensions : le régulateur accepte les configurations nominales 12 V, 24 V, 36 V et 48 V.
• Différentes intensités nominales : les valeurs indiquées sont de 30 A, 40 A, 50 A et 60 A, selon la version concernée.
• Surveillance claire : l’écran LCD rétroéclairé affiche la tension, le courant, la puissance de charge, la température et le mode de fonctionnement du courant.
• Refroidissement automatique : le ventilateur intelligent se met en marche au-dessus de 45 °C et s’arrête en dessous de 40 °C, afin de contribuer à la dissipation thermique tout en limitant son fonctionnement lorsque la température baisse.
• Protections intégrées : le contrôleur prévoit des protections contre la surtension et la sous-tension de sortie, l’élévation de température, l’inversion de connexion, le court-circuit et le retour de courant à l’entrée.
• Réglage de la phase d’absorption : la phase d’absorption de la charge peut être configurée afin d’adapter la gestion de la charge aux besoins de la batterie.

Fonctionnement et lecture des informations

Le régulateur reçoit l’énergie provenant du champ photovoltaïque et contrôle les paramètres liés à la charge de la batterie. L’écran affiche la puissance de sortie, ce qui permet de suivre l’énergie délivrée par le système et de calculer le taux de conversion des panneaux photovoltaïques à partir des valeurs observées.

Les indicateurs visuels simplifient l’interprétation de l’état de charge. Lorsque la batterie est en cours de charge, l’écran affiche une icône de soleil ainsi qu’une icône de direction. Lorsque la charge n’est pas active, seule l’icône de lune apparaît. Une icône dédiée indique également le niveau de la batterie. La température est affichée avec une précision d’un chiffre après la virgule.

Le rétroéclairage de l’écran évolue automatiquement : le rétroéclairage complet passe au rétroéclairage partiel après environ 1 minute et 30 secondes, puis le rétroéclairage partiel reste actif pendant 5 secondes. L’interface principale ne change pas automatiquement d’écran. Cette particularité permet de conserver sous les yeux les données sélectionnées pour observer plus facilement le fonctionnement global ou repérer un problème dans le système.

Exemples d’utilisation

• Installation photovoltaïque avec batterie au lithium : le régulateur permet de suivre la tension, le courant et la puissance de charge tout en utilisant les protections intégrées prévues pour le circuit.
• Système solaire avec accumulateur : l’écran indique le niveau de la batterie et l’état de charge grâce aux icônes dédiées, ce qui facilite le contrôle visuel du fonctionnement.

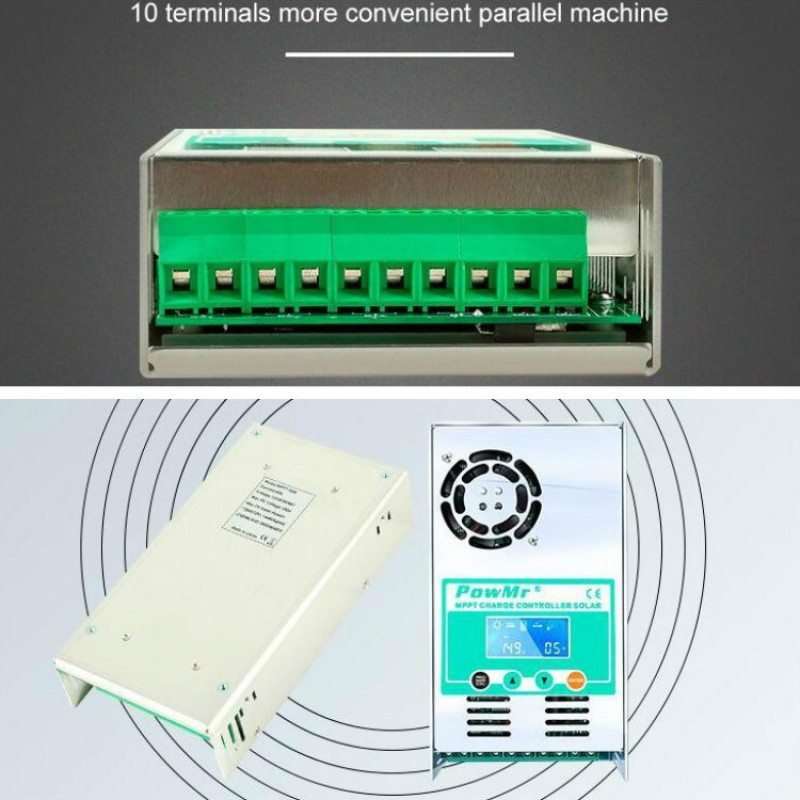

• Montage nécessitant plusieurs connexions : les 10 bornes de câblage et les deux bornes prévues pour chaque pôle positif et négatif du photovoltaïque et de la batterie facilitent l’organisation du raccordement.
• Fonctionnement dans un environnement chaud : lorsque la température dépasse 45 °C, le ventilateur se met automatiquement en marche pour aider à évacuer la chaleur du contrôleur.
• Suivi du rendement des panneaux : l’affichage de la puissance de sortie fournit une base de lecture pour calculer le taux de conversion des panneaux photovoltaïques.

Compatibilités et prise en main

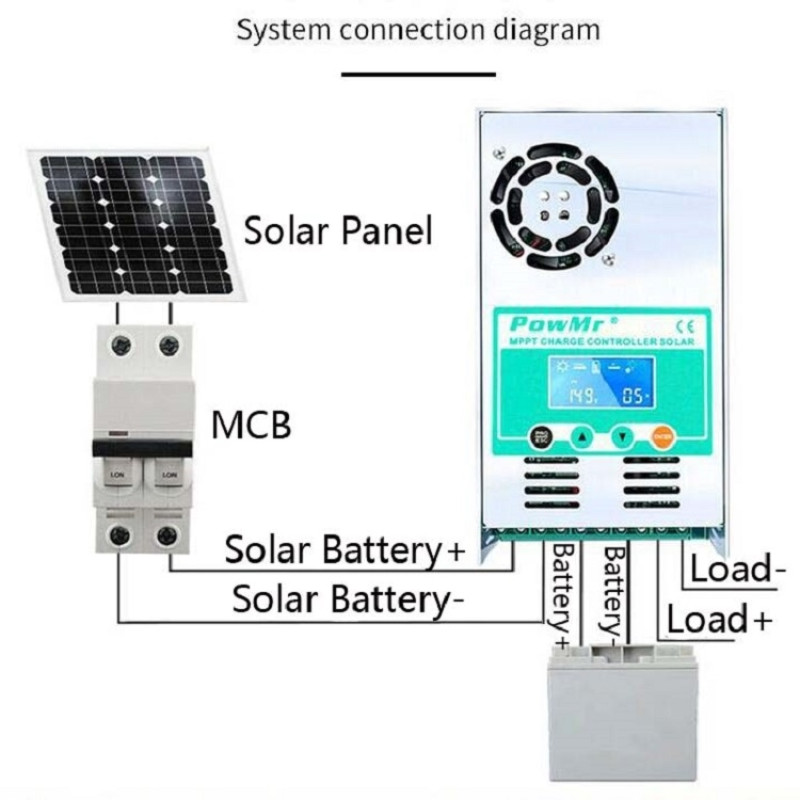

Ce régulateur est indiqué pour les batteries au lithium et les accumulateurs. La tension nominale doit correspondre à l’une des valeurs prises en charge : 12 V, 24 V, 36 V ou 48 V. Le courant nominal disponible est indiqué selon quatre valeurs : 30 A, 40 A, 50 A ou 60 A. La fiche technique ne précise pas de procédure détaillée de câblage ; le raccordement doit donc être réalisé en respectant les polarités et les caractéristiques de l’installation solaire.

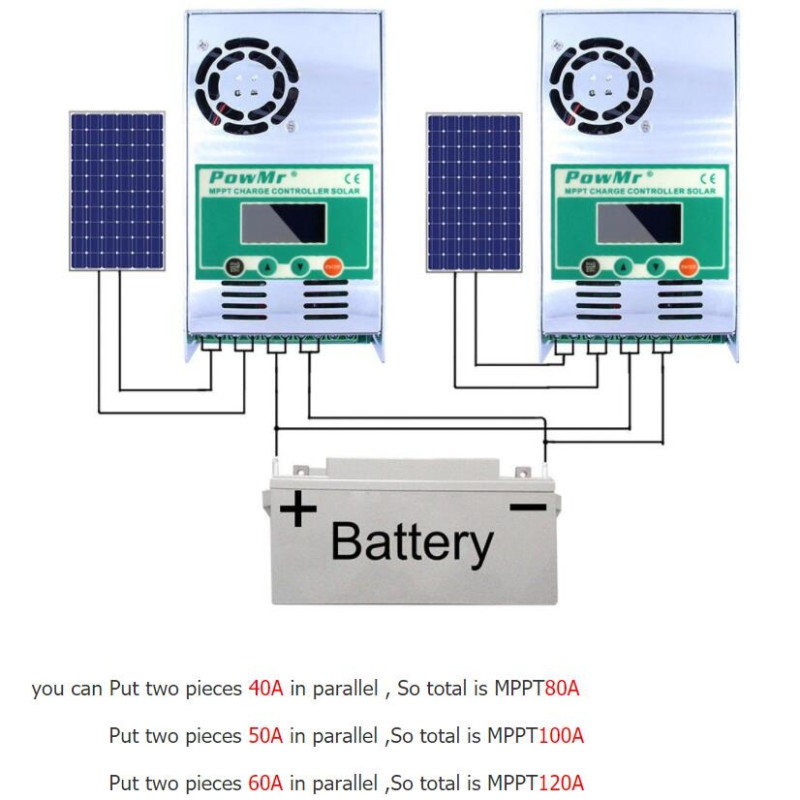

Les bornes dédiées aux panneaux photovoltaïques et à la batterie permettent d’identifier les connexions principales. La présence de deux bornes pour chaque pôle positif et négatif du photovoltaïque et de la batterie peut faciliter le raccordement de plusieurs éléments, tandis que les 10 bornes de câblage sont prévues pour les configurations comportant plusieurs appareils en parallèle.

Conception et réassurance

Le boîtier associe du PSC et de l’aluminium. La conception est annoncée comme résistante aux chocs, au vieillissement et à la corrosion, avec un matériau présentant une haute résistance et un point d’inflammation élevé. Les dispositifs de protection contre les anomalies électriques et thermiques contribuent à sécuriser le fonctionnement du contrôleur dans le cadre des conditions prévues par l’installation.

Le ventilateur ne fonctionne pas en permanence : il démarre au-dessus de 45 °C et s’arrête en dessous de 40 °C. Cette gestion automatique permet d’adapter la ventilation à la température détectée par le contrôleur. Le réglage de la phase d’absorption apporte par ailleurs un contrôle supplémentaire de la charge de la batterie.

Questions fréquentes

À quoi sert ce régulateur de charge solaire ?

Il sert à gérer et surveiller la charge d’une batterie alimentée par des panneaux photovoltaïques. Il affiche la tension, le courant, la puissance de charge, le mode de fonctionnement et la température.

Quelles batteries sont compatibles ?

La fiche technique indique une utilisation avec des batteries au lithium et des accumulateurs. La tension nominale doit être de 12 V, 24 V, 36 V ou 48 V.

Le ventilateur fonctionne-t-il en continu ?

Non. Le ventilateur intelligent s’allume lorsque la température dépasse 45 °C et s’éteint lorsqu’elle descend sous 40 °C.

Les paramètres de charge peuvent-ils être réglés ?

La phase d’absorption de la charge de la batterie peut être réglée. Les autres possibilités de configuration ne sont pas précisées dans les informations disponibles.

L’écran change-t-il automatiquement de page ?

Non. L’interface principale ne passe pas automatiquement à une autre page, ce qui permet de conserver les informations affichées pendant la surveillance du système.

Un contrôle pratique pour les installations solaires avec batterie

Ce régulateur de charge solaire réunit affichage des paramètres, protections électriques, gestion de la température et compatibilité avec plusieurs tensions nominales. Son écran LCD permet de suivre visuellement la charge, la puissance de sortie et le niveau de la batterie, tandis que le ventilateur automatique accompagne la dissipation thermique lorsque la température augmente. Il convient aux installations utilisant des batteries au lithium ou des accumulateurs dans les configurations 12 V, 24 V, 36 V ou 48 V indiquées.

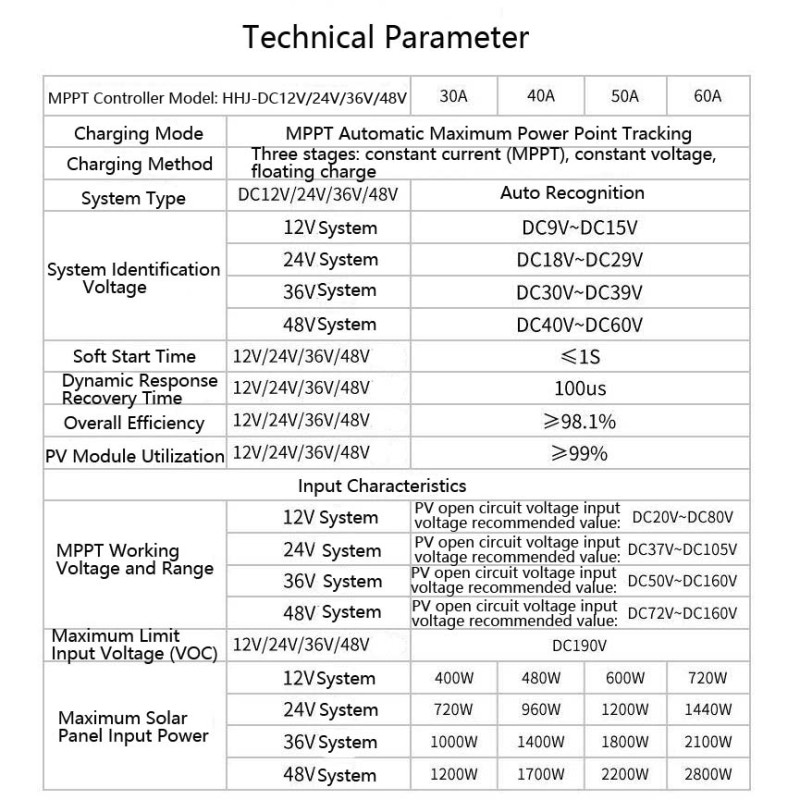

Caractéristiques techniques

• Type de produit : régulateur de charge et de décharge solaire avec ventilateur
• Poids : 1 300 g
• Dimensions : 215 x 115 x 50 mm
• Matériaux : PSC et alliage d’aluminium
• Tension nominale : 12 V / 24 V / 36 V / 48 V
• Courant nominal : 30 A / 40 A / 50 A / 60 A
• Fonctions d’affichage : courant, tension, mode de fonctionnement du courant, puissance de charge et température
• Protections : surtension de sortie, sous-tension de sortie, élévation de température, anti-retour de courant à l’entrée, inversion de connexion, protection thermique et court-circuit
• Batteries prises en charge : batteries au lithium et accumulateurs
• Résistance du matériau : haute résistance, point d’inflammation élevé, résistance aux chocs, au vieillissement et à la corrosion
• Nombre de bornes de câblage : 10
• Écran : écran LCD rétroéclairé
• Évolution du rétroéclairage : passage du rétroéclairage complet au rétroéclairage partiel après environ 1 minute et 30 secondes ; rétroéclairage partiel pendant 5 secondes
• Ventilateur intelligent : activation au-dessus de 45 °C et arrêt en dessous de 40 °C
• Bornes photovoltaïques : deux bornes pour le pôle positif et deux bornes pour le pôle négatif
• Bornes de batterie : deux bornes pour le pôle positif et deux bornes pour le pôle négatif
• Affichage de la puissance de sortie : oui
• Calcul possible : taux de conversion des panneaux photovoltaïques à partir de la puissance affichée
• Indication de charge : icône de soleil et icône de direction pendant la charge
• Indication hors charge : icône de lune affichée lorsque la charge n’est pas active
• Indication de batterie : icône indiquant le niveau de la batterie
• Précision de température : un chiffre après la virgule
• Réglage de la charge : phase d’absorption de la batterie réglable
• Interface principale : absence de changement automatique d’écran
