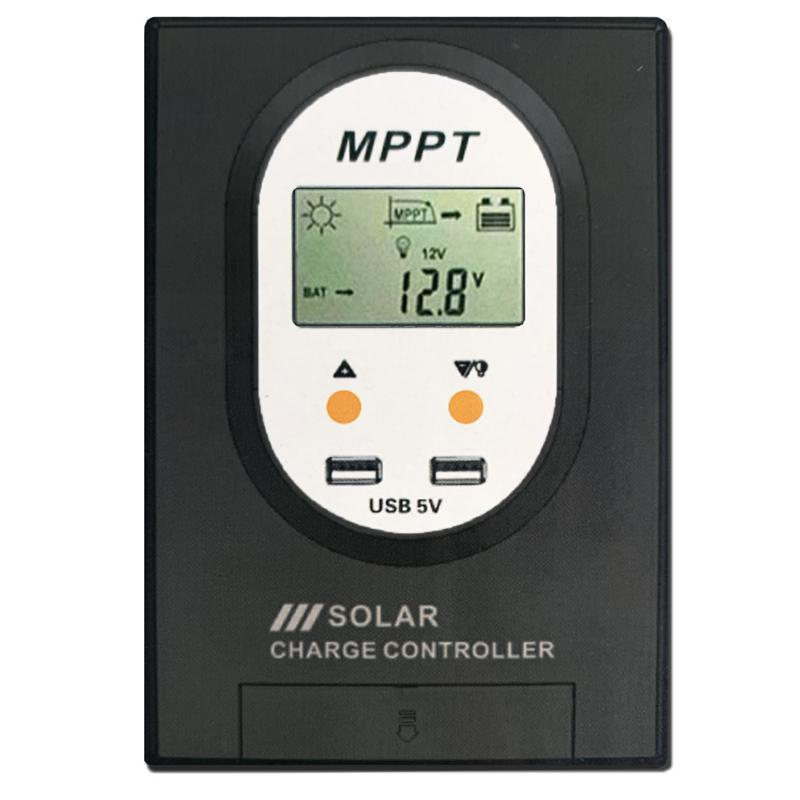

Régulateur De Charge Solaire MPPT 40 A À Reconnaissance Automatique 12 V 24 V Avec Écran HD

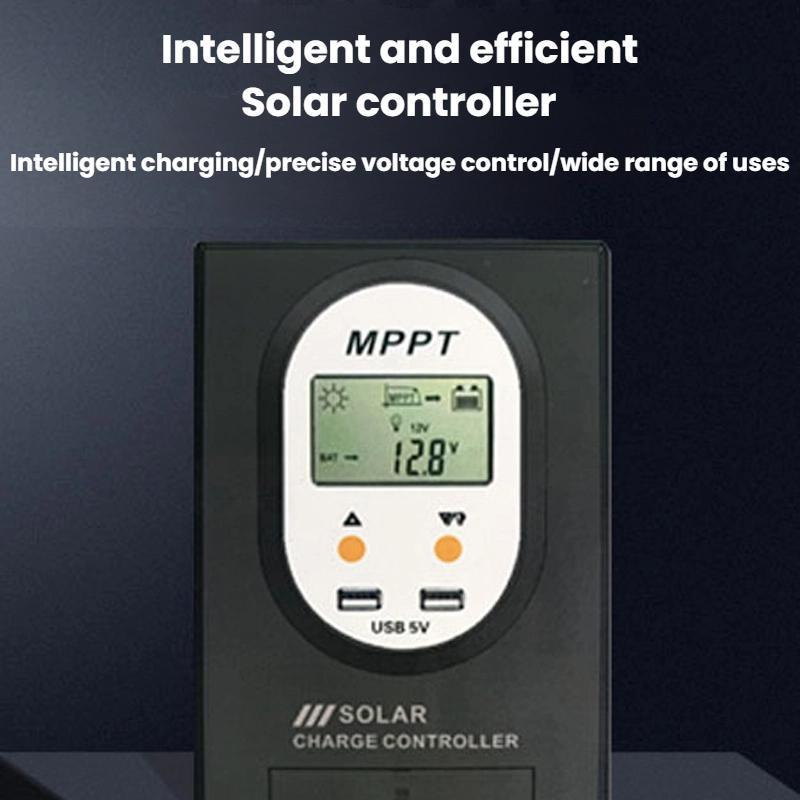

Le contrôleur de charge solaire MPPT régule l’énergie produite par un panneau solaire afin d’alimenter et de recharger une batterie dans un système fonctionnant en 12 V ou 24 V. La tension du système est reconnue automatiquement. Grâce au suivi en temps réel du point de puissance du panneau, à son écran haute définition et à ses dispositifs de protection, ce contrôleur convient aux installations solaires domestiques, aux systèmes de surveillance, à l’éclairage solaire et à différents équipements alimentés par énergie solaire.

Avantages et points forts du contrôleur de charge solaire MPPT

• Suivi MPPT en temps réel : l’algorithme intelligent suit les valeurs de tension et de courant de pointe du panneau solaire pour favoriser une production proche du point de puissance disponible et améliorer l’efficacité de charge.
• Reconnaissance automatique 12 V / 24 V : le contrôleur identifie la tension nominale du système sans sélection manuelle indiquée.

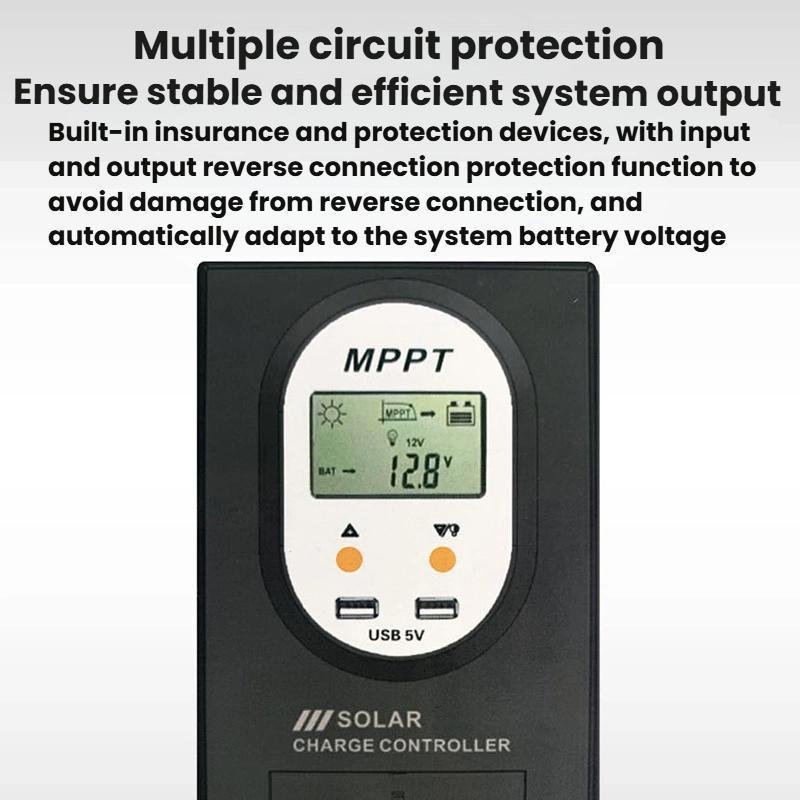

• Protections intégrées : les fonctions de protection contre l’inversion de polarité en entrée et en sortie contribuent à limiter les risques de dommages lors d’un raccordement inversé.

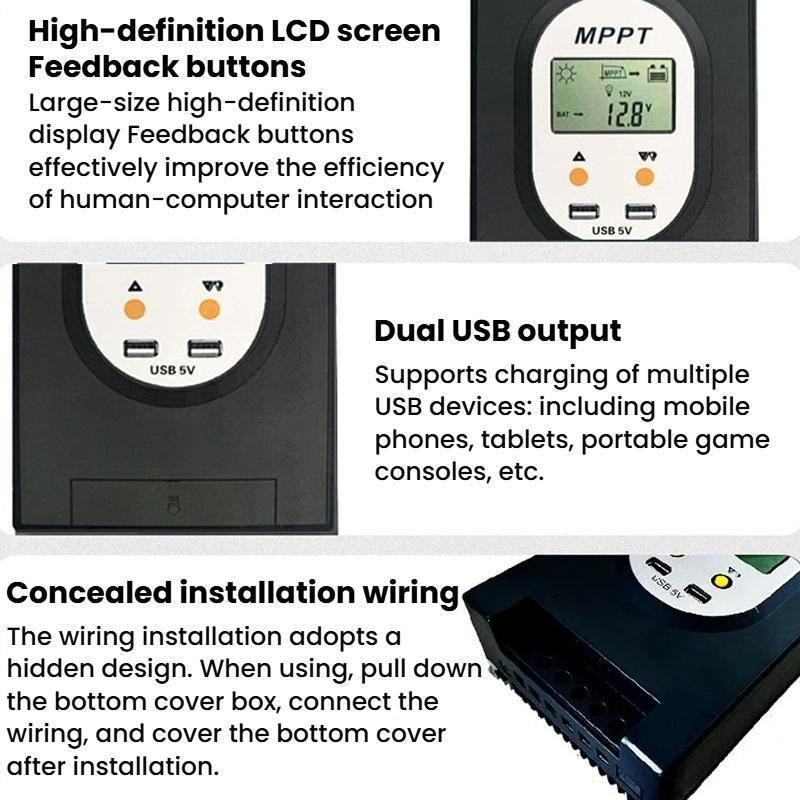

• Affichage lisible : l’écran haute définition et les boutons à retour tactile facilitent la consultation et le réglage des informations disponibles.
• Installation avec câblage dissimulé : les connexions sont protégées sous un couvercle inférieur qui se rabat après le raccordement.
• Prise en charge d’appareils USB : le contrôleur peut charger différents appareils USB, notamment des téléphones mobiles, des tablettes et des consoles de jeu portables.

Fonctionnement et technologie de suivi

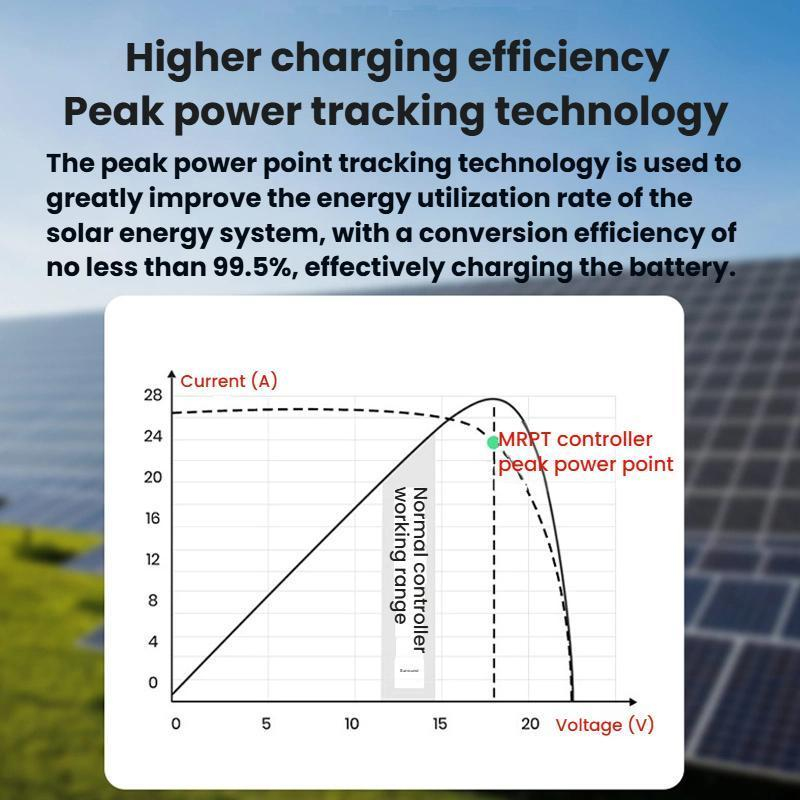

Un contrôleur MPPT recherche en continu le point où le panneau solaire fournit sa meilleure combinaison de tension et de courant. Le suivi en temps réel permet d’adapter le fonctionnement du contrôleur aux conditions de production du panneau et de transmettre l’énergie disponible vers le système de batterie avec une efficacité de charge améliorée.

La tension nominale du système est automatiquement reconnue entre 12 V et 24 V. Le contrôleur adapte également son fonctionnement à la tension de la batterie du système dans la plage indiquée de 8 V à 32 V. La protection contre les inversions de connexion en entrée et en sortie apporte une sécurité supplémentaire lors de l’installation, sans remplacer les précautions nécessaires pour respecter le câblage et la polarité.

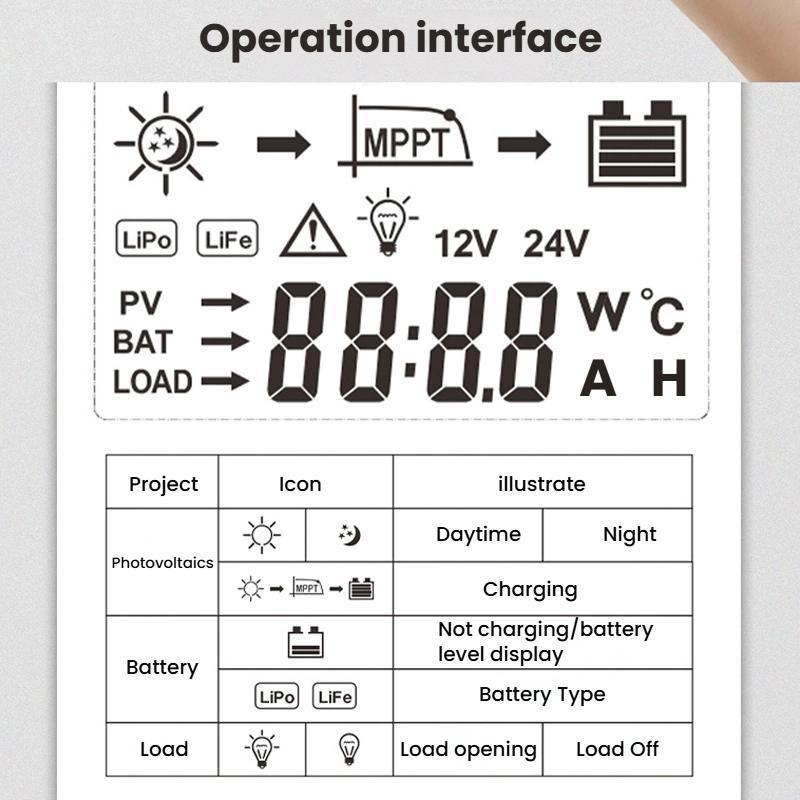

L’écran haute définition permet une interaction plus claire avec le contrôleur. Les boutons à retour tactile sont conçus pour rendre les commandes plus directes. La conception du raccordement est dissimulée : il suffit d’abaisser le couvercle inférieur, d’effectuer les connexions correctement, puis de remettre le couvercle en place une fois l’installation terminée.

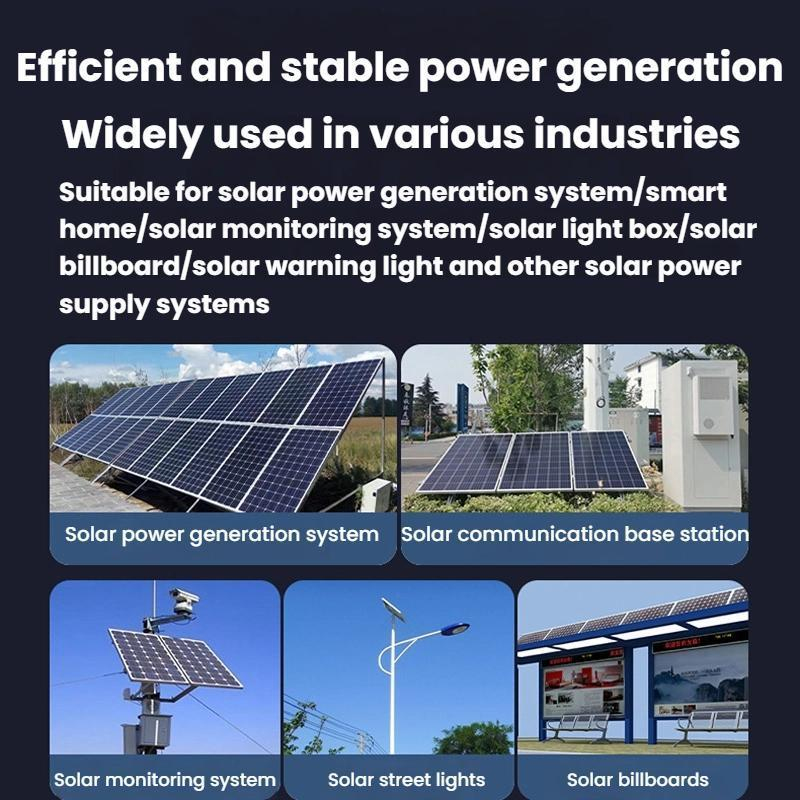

Exemples d’utilisation

• Production d’énergie solaire : dans une installation solaire équipée d’un système de batterie 12 V ou 24 V, le suivi MPPT aide à exploiter la puissance disponible du panneau pour la charge.
• Maison équipée de solutions solaires : le contrôleur peut être intégré à un système d’alimentation solaire destiné à certains équipements de la maison, avec une tension automatiquement reconnue.
• Système de surveillance solaire : pour une installation de surveillance alimentée par énergie solaire, le contrôleur assure la gestion de la charge de la batterie et permet également la recharge d’appareils USB compatibles.
• Éclairage et signalisation : il convient aux boîtiers lumineux solaires, aux panneaux publicitaires solaires et aux feux d’avertissement solaires utilisant un système compatible.

Compatibilités et prise en main

Ce contrôleur est destiné aux panneaux solaires dont la tension maximale en circuit ouvert respecte les limites spécifiées. Il est compatible avec les systèmes solaires de tension nominale 12 V et 24 V, avec reconnaissance automatique de la tension. La protection contre les surtensions indique une valeur de 16 V pour une batterie au plomb.

La sortie de charge USB permet de prendre en charge plusieurs catégories d’appareils, dont les téléphones mobiles, les tablettes et les consoles de jeu portables. Les caractéristiques détaillées de la sortie USB, telles que le courant maximal ou le nombre de ports, ne sont pas indiquées.

Pour l’installation, le couvercle inférieur doit être abaissé afin d’accéder aux connexions. Le câblage doit être raccordé correctement, en respectant la polarité et les bornes de l’installation, puis le couvercle doit être refermé. Le type de mise à la terre indiqué est une mise à la terre du pôle positif.

Conditions d’utilisation et points de vigilance

Le contrôleur est prévu pour fonctionner dans une température ambiante comprise entre -20 °C et +55 °C. L’humidité de fonctionnement doit rester inférieure ou égale à 90 %, sans condensation. Son indice de protection IP30 doit être pris en compte lors du choix de son emplacement : les conditions d’installation doivent rester conformes à cet indice.

L’écran peut fonctionner entre -20 °C et +70 °C. Pour le stockage, la température autorisée s’étend de -30 °C à +80 °C. Ces limites permettent de sélectionner un emplacement adapté et d’éviter une exposition à des conditions dépassant les valeurs indiquées.

Une gestion solaire adaptée à plusieurs installations

Avec son suivi MPPT, sa reconnaissance automatique des systèmes 12 V et 24 V, son affichage haute définition et ses protections de raccordement, ce contrôleur répond aux besoins des installations solaires qui nécessitent une gestion claire de la charge. Il peut être utilisé dans des systèmes de production solaire, de maison connectée, de surveillance, d’éclairage ou de signalisation, à condition de respecter les limites électriques et environnementales spécifiées.

Caractéristiques techniques

• Type de produit : contrôleur de charge solaire MPPT
• Courant nominal indiqué par la désignation du produit : 40 A
• Algorithme de suivi : suivi intelligent en temps réel de la tension et du courant de pointe
• Tension nominale du système : 12 V / 24 V, reconnaissance automatique
• Tension maximale en circuit ouvert du panneau solaire : 100 V à la température la plus basse ; 92 V à la température normale de 25 °C
• Plage de tension de la batterie : 8 V à 32 V
• Protection contre les inversions de connexion : protection en entrée et en sortie
• Écran : écran haute définition
• Commandes : boutons à retour tactile
• Installation du câblage : conception dissimulée sous un couvercle inférieur
• Appareils USB pris en charge : téléphones mobiles, tablettes, consoles de jeu portables et autres appareils USB compatibles
• Indice de protection : IP30
• Type de mise à la terre : mise à la terre du pôle positif
• Température de fonctionnement de l’écran : de -20 °C à +70 °C
• Température de fonctionnement de l’environnement : de -20 °C à +55 °C
• Température de stockage : de -30 °C à +80 °C
• Humidité de fonctionnement : inférieure ou égale à 90 %, sans condensation
• Consommation statique : inférieure à 50 mA
• Protection contre les surtensions : 16 V pour une batterie au plomb
• Points de tension de commande d’éclairage : 5 V / 10 V / 15 V / 20 V
• Applications indiquées : systèmes de production d’énergie solaire, maison connectée, systèmes de surveillance solaire, boîtiers lumineux solaires, panneaux publicitaires solaires, feux d’avertissement solaires et autres systèmes alimentés par énergie solaire
