Contrôleur De Charge Solaire MPPT 60A Pour Systèmes 12V 24V Avec Écran LCD USB Et Protection Anti Inversion

Contrôleur solaire MPPT 12 V/24 V à reconnaissance automatique

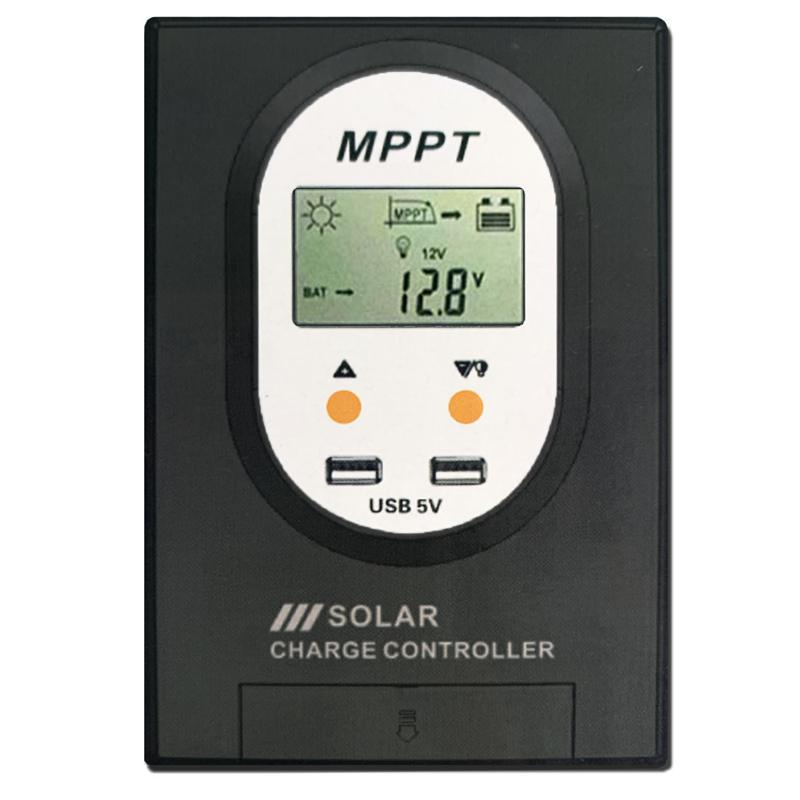

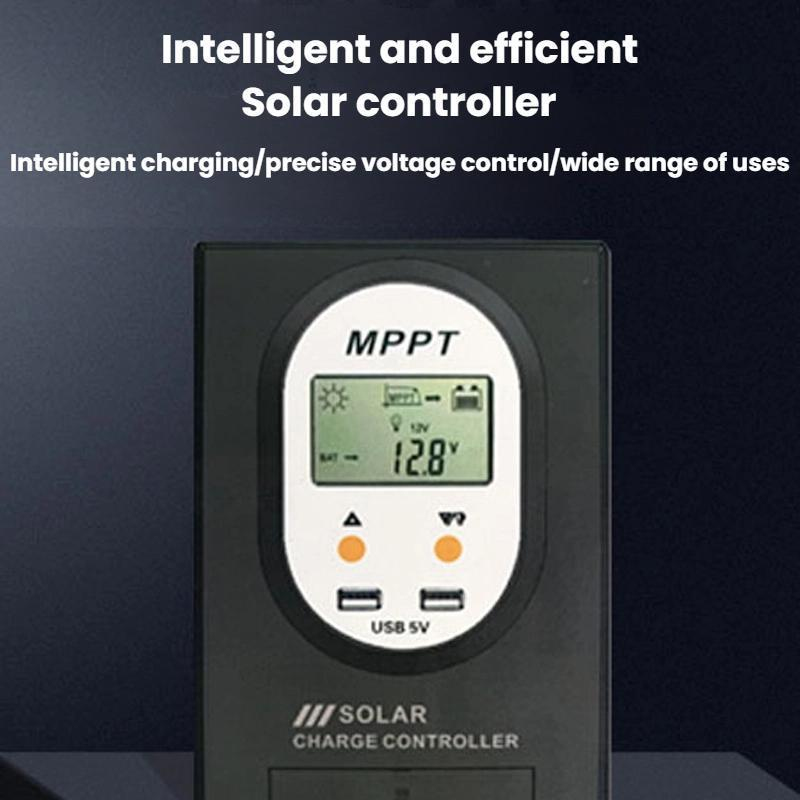

Ce contrôleur solaire MPPT 12 V/24 V régule la charge d’une batterie à partir d’un panneau photovoltaïque et reconnaît automatiquement la tension du système. Son algorithme de suivi recherche en temps réel le point de puissance maximale du panneau afin de favoriser une charge plus efficace. Il intègre un écran haute définition, des boutons de commande, des protections contre les inversions de branchement et une sortie compatible avec la recharge de plusieurs appareils USB.

Avantages et points forts

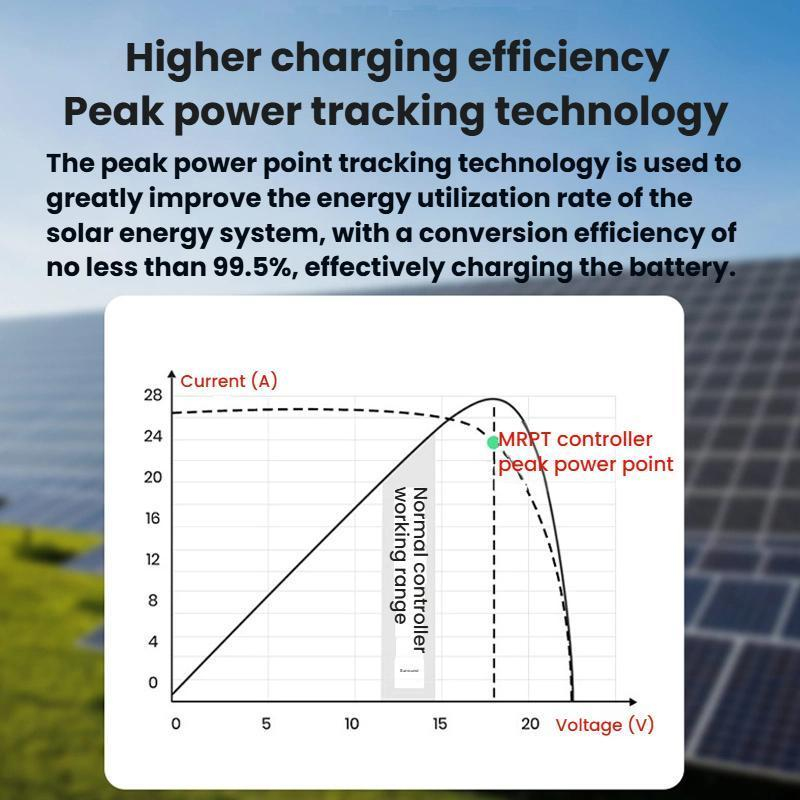

• Suivi MPPT en temps réel : le contrôleur suit les valeurs de tension et de courant au niveau de puissance maximale pour aider le panneau solaire à produire sa puissance disponible avec une meilleure efficacité de charge.
• Reconnaissance automatique 12 V/24 V : la tension nominale du système est identifiée automatiquement, ce qui facilite l’intégration dans différentes installations solaires compatibles.

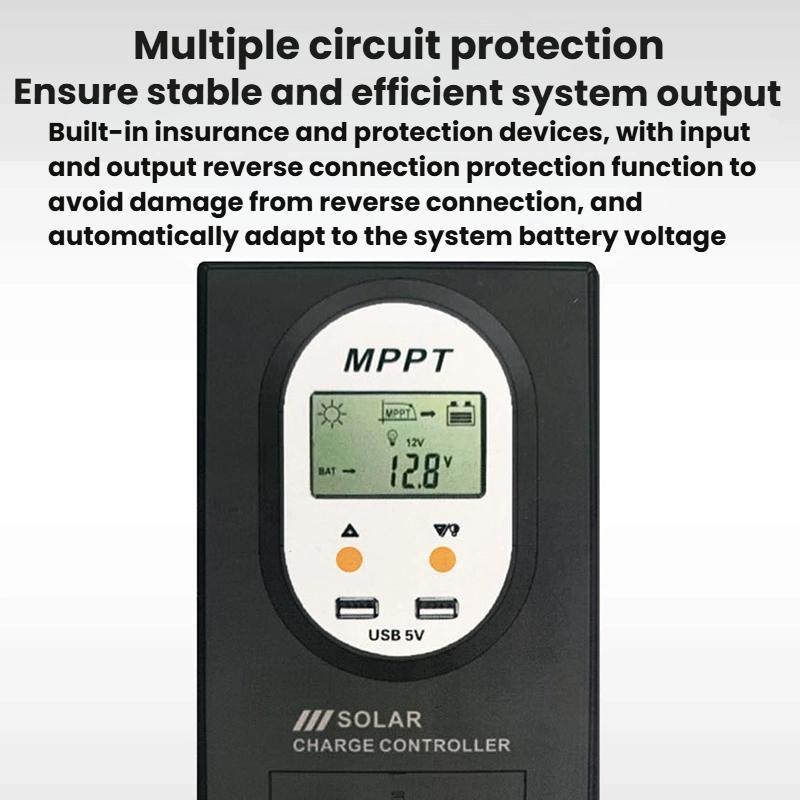

• Protections intégrées : les fonctions de protection contre l’inversion de connexion à l’entrée et à la sortie contribuent à prévenir les dommages liés à un branchement inversé.

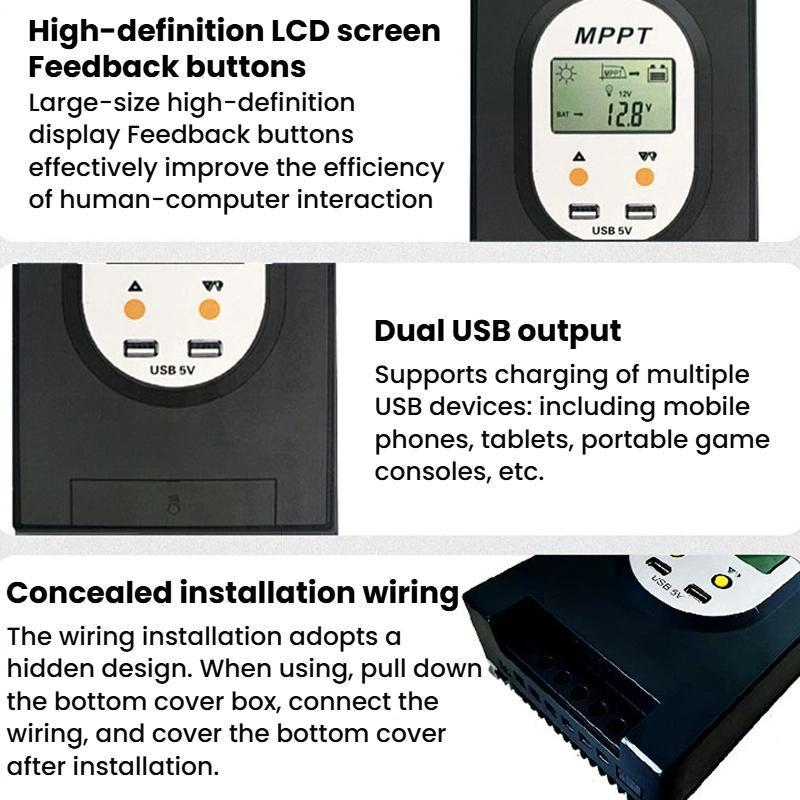

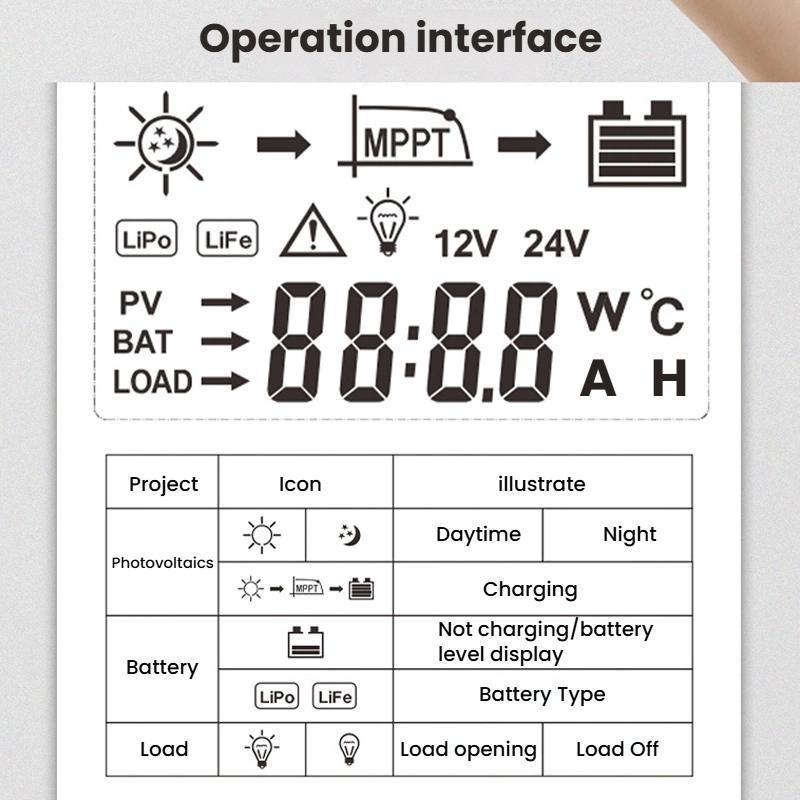

• Lecture claire des informations : l’écran haute définition et les boutons à retour d’information rendent le réglage et le suivi du fonctionnement plus simples.
• Installation avec câblage dissimulé : le compartiment inférieur protège et masque les connexions une fois le branchement terminé.
• Recharge d’appareils USB : le contrôleur peut prendre en charge la recharge de téléphones mobiles, de tablettes et de consoles de jeu portables compatibles.

Fonctionnement du contrôleur de charge solaire

Le contrôleur solaire reçoit l’énergie produite par le panneau photovoltaïque, analyse en continu sa tension et son courant, puis applique un suivi MPPT pour rechercher le point de puissance maximale. Cette technologie permet d’exploiter plus efficacement les conditions de production disponibles, qui peuvent varier selon l’ensoleillement et la température.

La tension nominale du système, en 12 V ou 24 V, est détectée automatiquement. La tension de batterie admissible est comprise entre 8 V et 32 V. Le contrôleur comprend également une protection haute tension indiquée à 16 V pour une batterie au plomb. Les connexions d’entrée et de sortie bénéficient d’une protection contre l’inversion de polarité.

Un point de commande d’éclairage peut être réglé selon les valeurs indiquées de 5 V, 10 V, 15 V ou 20 V. Cette fonction permet d’adapter le déclenchement de l’éclairage à différents niveaux de tension, lorsque l’installation solaire utilise cette commande.

Exemples d’utilisation

• Système de production solaire : associé à un panneau photovoltaïque et à une batterie compatible, le contrôleur régule la charge tout en recherchant le point de puissance maximale du panneau.
• Installation domestique ou maison intelligente : il peut contribuer à la gestion d’un système solaire alimentant des équipements compatibles, avec un affichage permettant de consulter les informations de fonctionnement.
• Système de surveillance solaire : sa compatibilité avec les installations solaires de surveillance permet de réguler l’alimentation de l’équipement prévu par le système.
• Éclairage, panneau publicitaire ou dispositif d’avertissement solaire : le contrôleur convient aux systèmes comprenant une boîte lumineuse, un panneau publicitaire ou un feu d’avertissement alimenté par l’énergie solaire.
• Recharge nomade d’appareils USB : lorsque l’installation et les appareils sont compatibles, la sortie USB peut servir à recharger un téléphone mobile, une tablette ou une console de jeu portable.

Compatibilités et prise en main

Ce contrôleur est destiné aux systèmes solaires fonctionnant avec une tension nominale de 12 V ou 24 V et une batterie présentant une tension comprise entre 8 V et 32 V. La tension maximale en circuit ouvert du panneau solaire doit rester dans les limites prévues : 100 V à la température la plus basse et 92 V à une température normale de 25 °C.

Pour l’installation, abaissez le capot inférieur afin d’accéder aux bornes et de réaliser les branchements appropriés. Une fois le câblage terminé, replacez le capot inférieur pour dissimuler les connexions. Vérifiez la polarité, la tension du panneau et la compatibilité de la batterie avant la mise en service. Le type de mise à la terre indiqué est une mise à la terre du pôle positif.

Utilisation dans différents environnements

Le contrôleur peut fonctionner dans un environnement compris entre -20 °C et +55 °C, avec une humidité relative inférieure ou égale à 90 % sans condensation. La température de fonctionnement de l’écran est comprise entre -20 °C et +70 °C. Pour le stockage, la plage de température s’étend de -30 °C à +80 °C.

Son indice de protection IP30 convient à une installation protégée contre l’exposition directe à l’eau et aux conditions extérieures non adaptées. Le montage doit donc tenir compte de l’environnement réel du système solaire et des limites d’utilisation indiquées.

À retenir avant l’installation

La reconnaissance automatique de la tension simplifie la configuration, mais elle ne dispense pas de vérifier les caractéristiques du panneau et de la batterie. La tension en circuit ouvert du panneau doit respecter la limite correspondant à la température d’utilisation. Les branchements doivent être réalisés avec la polarité correcte, puis protégés par le capot inférieur.

Questions fréquentes

À quoi sert ce contrôleur solaire MPPT ?

Il régule l’énergie provenant d’un panneau solaire pour charger une batterie compatible. Son algorithme MPPT suit la tension et le courant afin de rechercher le point de puissance maximale du panneau.

Le contrôleur reconnaît-il automatiquement une installation 12 V ou 24 V ?

Oui. La tension nominale du système est automatiquement identifiée entre 12 V et 24 V.

Quelle tension de panneau solaire faut-il respecter ?

La tension maximale en circuit ouvert indiquée est de 100 V à la température la plus basse et de 92 V à 25 °C. Ces limites doivent être respectées lors du dimensionnement de l’installation.

Quels appareils USB peuvent être rechargés ?

La fonction USB prend en charge la recharge de différents appareils compatibles, notamment les téléphones mobiles, les tablettes et les consoles de jeu portables.

Le câblage reste-t-il visible après l’installation ?

Le raccordement utilise un compartiment inférieur dissimulé. Il suffit de l’abaisser pour brancher les fils, puis de le remettre en place après l’installation.

Une gestion solaire lisible et adaptable

Avec son suivi MPPT, sa reconnaissance automatique 12 V/24 V, son écran haute définition et ses protections contre les inversions de branchement, ce contrôleur solaire convient à de nombreux systèmes photovoltaïques compatibles. Ses possibilités de recharge USB, son câblage dissimulé et ses différentes plages de fonctionnement facilitent son intégration dans des installations solaires domestiques, de surveillance, d’éclairage ou de signalisation.

Caractéristiques techniques

• Type de produit : contrôleur de charge solaire MPPT
• Algorithme de suivi : suivi intelligent en temps réel de la tension et du courant de puissance maximale
• Tension nominale du système : 12 V/24 V, reconnaissance automatique
• Tension maximale en circuit ouvert du panneau solaire : 100 V à la température la plus basse
• Tension maximale en circuit ouvert du panneau solaire à 25 °C : 92 V
• Tension maximale de la batterie : 8 V à 32 V
• Protection contre l’inversion de connexion : entrée et sortie
• Protection haute tension : batterie au plomb, 16 V
• Écran : écran haute définition
• Plage de température de fonctionnement de l’écran : -20 °C à +70 °C
• Commandes : boutons à retour d’information
• Installation du câblage : conception dissimulée avec capot inférieur amovible
• Recharge USB : prise en charge de téléphones mobiles, tablettes et consoles de jeu portables compatibles
• Indice de protection : IP30
• Type de mise à la terre : mise à la terre du pôle positif
• Température de fonctionnement de l’environnement : -20 °C à +55 °C
• Température de stockage : -30 °C à +80 °C
• Humidité de fonctionnement : inférieure ou égale à 90 %, sans condensation
• Consommation statique : inférieure à 50 mA
• Tension du point de commande d’éclairage : 5 V/10 V/15 V/20 V
• Applications indiquées : systèmes de production d’énergie solaire, maison intelligente, surveillance solaire, boîtes lumineuses solaires, panneaux publicitaires solaires, feux d’avertissement solaires et autres systèmes alimentés par énergie solaire
