Contrôleur De Charge Solaire 10A 12V 24V Avec Écran LCD Pour Batteries Plomb Lithium Et LiFePO4 Avec Protections Intégrées

Le contrôleur de charge solaire 12 V 24 V régule la charge et la décharge d’une batterie à partir d’un panneau photovoltaïque. Grâce à son adaptation automatique 12 V/24 V, son écran LCD et ses protections intégrées, il permet de suivre l’état de la batterie et de sécuriser le fonctionnement d’une petite installation solaire. Il accepte trois familles de batteries : plomb-acide, lithium et lithium fer phosphate. Son courant de charge nominal est proposé en 10 A, 20 A ou 30 A selon la version sélectionnée.

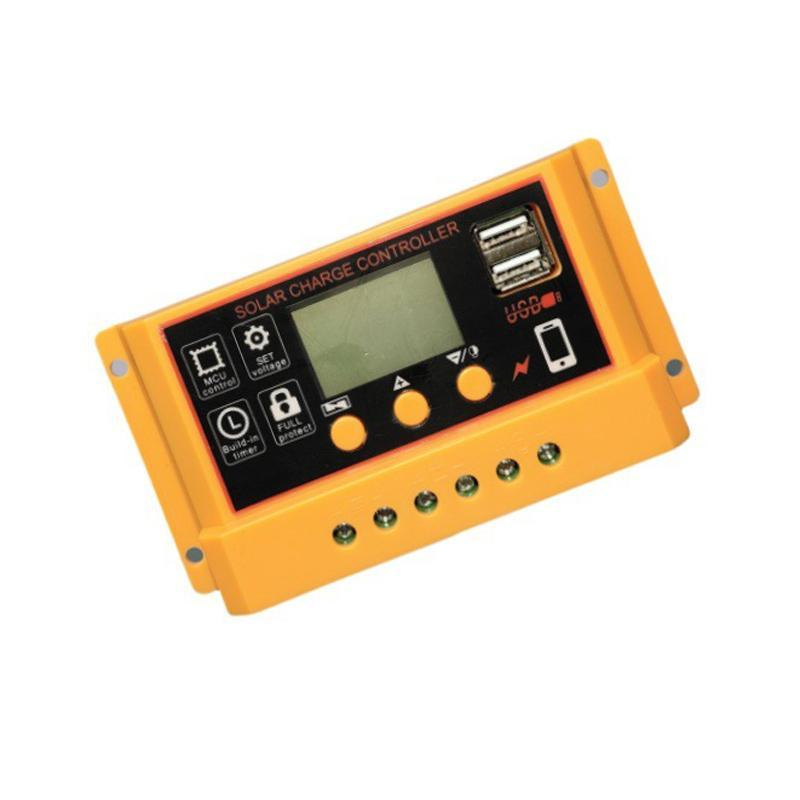

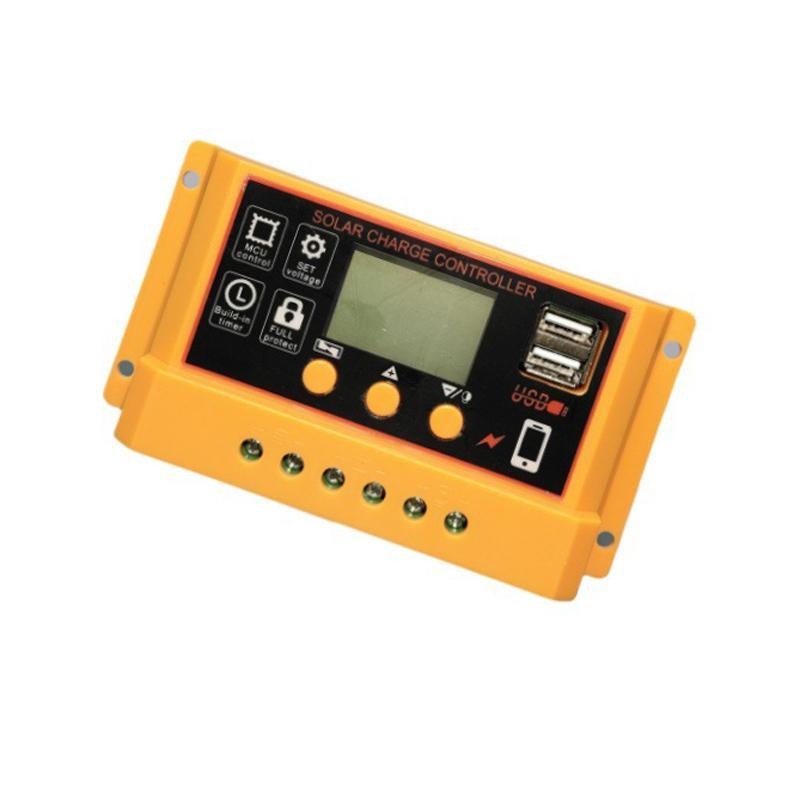

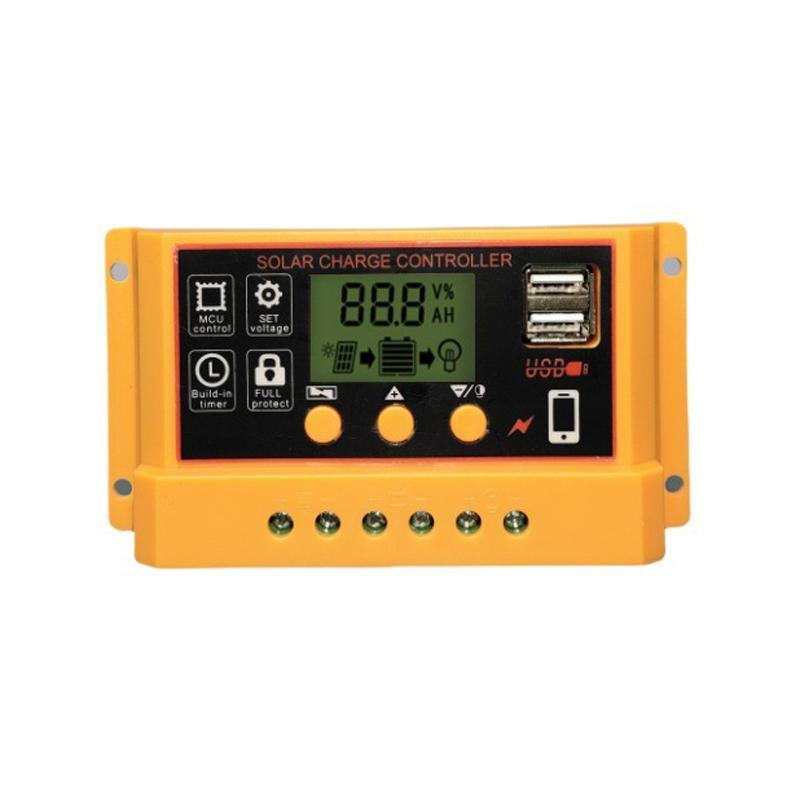

Contrôleur de charge solaire 12 V 24 V avec affichage LCD

Avantages et points forts

• Adaptation automatique 12 V/24 V : le contrôleur reconnaît la tension du système lors de la première installation, à condition que la batterie soit connectée en premier et dispose d’une tension suffisante.
• Compatibilité avec trois types de batteries : il prend en charge les batteries plomb-acide, les batteries lithium et les batteries lithium fer phosphate.

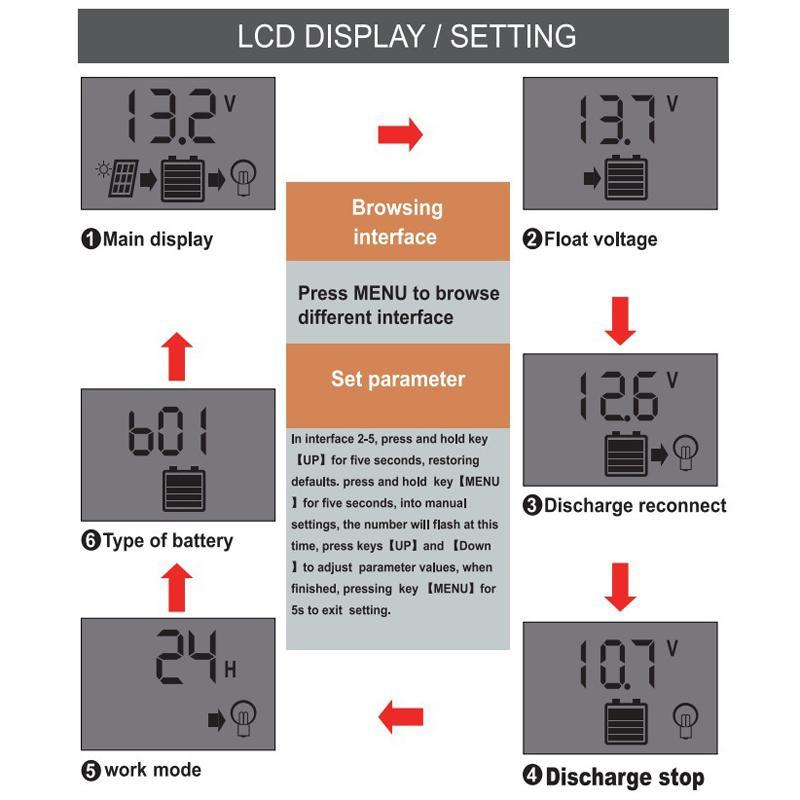

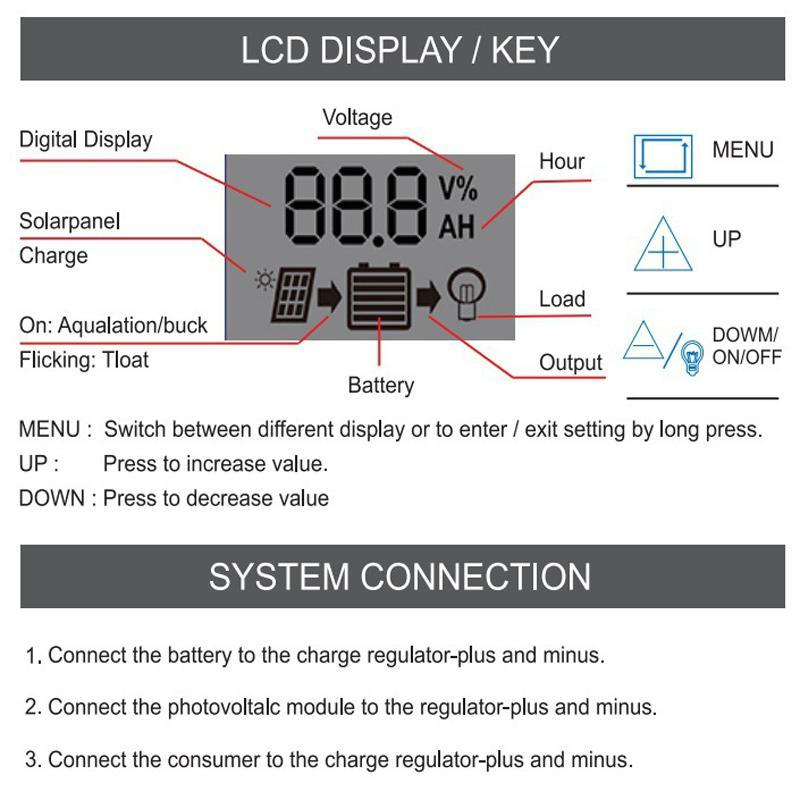

• Écran LCD intégré : l’écran affiche la tension de la batterie ainsi qu’un indicateur sous forme de barres pour visualiser son niveau.
• Fonction de commande selon la lumière : la fonction de contrôle de l’éclairage avec programmation horaire permet de gérer le fonctionnement associé à la luminosité et au temps défini.
• Protections intégrées : la protection contre les surintensités, les courts-circuits, les circuits ouverts, l’inversion de polarité, la surcharge et la décharge excessive contribue à préserver le contrôleur et la batterie.
• Sortie USB : une sortie 5 V/1 A est disponible pour alimenter un appareil compatible avec cette valeur de sortie.

Fonctionnement et technologie de régulation

Le contrôleur se place entre le panneau photovoltaïque, la batterie et le circuit alimenté. Il contrôle la charge de la batterie et interrompt celle-ci lorsque la tension de coupure correspondant au type de batterie est atteinte. En cas de décharge trop importante, il coupe également la sortie afin de limiter la sollicitation de la batterie, puis autorise la reprise lorsque la tension de récupération prévue est atteinte.

La sélection automatique du système 12 V ou 24 V intervient lors de la mise en service. Pour permettre une détection correcte, connectez toujours la batterie avant le panneau photovoltaïque et vérifiez que sa tension est suffisante. Le contrôleur doit être installé aussi près que possible de la batterie afin de réduire la chute de tension liée à des câbles trop longs, qui pourrait fausser l’évaluation de la tension réelle.

La puce de commande de qualité industrielle et la puce de circuit anti-retour MOS participent à la gestion du courant et empêchent le retour indésirable du courant vers le panneau. Le contrôleur peut chauffer pendant son fonctionnement : installez-le sur une surface plane, stable et bien ventilée, en laissant suffisamment d’espace autour de lui.

Exemples d’utilisation

• Petite installation photovoltaïque autonome : le contrôleur régule l’énergie produite par un panneau solaire pour charger une batterie 12 V ou 24 V compatible et gérer la décharge vers un circuit alimenté.
• Éclairage commandé par la luminosité : la fonction de contrôle de l’éclairage et de programmation horaire peut être utilisée lorsque l’allumage doit être associé à la nuit ou à une durée définie.
• Suivi d’une batterie sur site isolé : l’écran LCD permet de consulter localement la tension et l’indicateur de niveau de la batterie sans ajouter d’écran externe.
• Alimentation USB dans une installation solaire : la sortie USB 5 V/1 A peut servir à alimenter un équipement compatible avec cette tension et cette intensité.

Compatibilités et prise en main

Ce contrôleur est compatible uniquement avec les batteries plomb-acide de type B1, les batteries lithium de type B2 et les batteries lithium fer phosphate de type B3. Il utilise exclusivement un panneau photovoltaïque comme source de charge. Une source en courant continu indépendante ou toute autre source d’alimentation ne doit pas être utilisée pour charger la batterie via ce contrôleur.

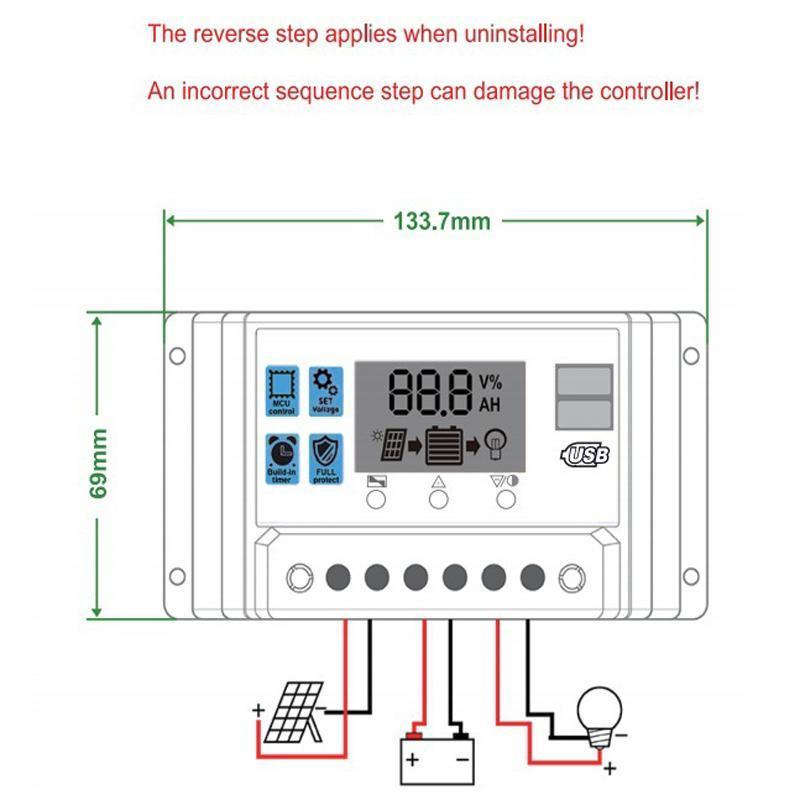

Lors de l’installation, raccordez d’abord la batterie, puis le panneau photovoltaïque et enfin le circuit à gérer, en respectant les polarités et les connexions prévues. La proximité avec la batterie est recommandée pour limiter les pertes et les erreurs de mesure. L’installation doit être effectuée dans un endroit ventilé, car la température du contrôleur peut augmenter pendant son fonctionnement.

Points à vérifier avant l’installation

La tension affichée à l’écran peut présenter une légère différence par rapport à la mesure réelle. La valeur mesurée directement doit donc servir de référence. Vérifiez également que la tension maximale du panneau photovoltaïque respecte la plage prévue pour une batterie 12 V ou 24 V et que le type de batterie utilisé correspond à l’un des trois profils disponibles.

Questions fréquentes

Le contrôleur fonctionne-t-il avec une batterie 12 V et une batterie 24 V ?

Oui. Le système 12 V/24 V est détecté automatiquement lors de la première installation, si la batterie est connectée en premier et présente une tension suffisante.

Quels types de batteries sont compatibles ?

Les profils disponibles sont B1 pour les batteries plomb-acide, B2 pour les batteries lithium et B3 pour les batteries lithium fer phosphate. Les autres types de batteries ne sont pas indiqués comme compatibles.

Quelle source d’énergie faut-il utiliser pour la charge ?

La charge doit être fournie exclusivement par un panneau photovoltaïque. Il ne faut pas utiliser une source en courant continu ou une autre alimentation comme source de charge.

Le courant de charge est-il réglable ?

Les courants de charge nominaux indiqués sont 10 A, 20 A et 30 A. La fiche ne précise pas si le réglage s’effectue par l’utilisateur ; la valeur dépend donc de la version choisie.

Une gestion solaire compacte pour batterie compatible

Avec sa détection automatique 12 V/24 V, son écran LCD, sa sortie USB et ses protections multiples, ce contrôleur de charge solaire convient aux installations photovoltaïques utilisant une batterie plomb-acide, lithium ou lithium fer phosphate. Son format compact facilite son intégration, tandis que les consignes de raccordement et de ventilation permettent une mise en place plus sûre et une mesure de tension plus fiable.

Caractéristiques techniques

• Type de produit : contrôleur de charge solaire photovoltaïque avec écran LCD
• Tension du système : adaptation automatique 12 V/24 V
• Courant de charge nominal : 10 A, 20 A ou 30 A selon la version
• Courant de décharge nominal : 10 A
• Tension photovoltaïque maximale pour batterie 12 V : inférieure à 18-23 V
• Tension photovoltaïque maximale pour batterie 24 V : inférieure à 36-46 V
• Tension de coupure de charge B1 : 14,4 V
• Tension de coupure de charge B2 : 12,6 V
• Tension de coupure de charge B3 : 14,6 V
• Tension de coupure de décharge B1 : 10,7 V
• Tension de coupure de décharge B2 : 9 V
• Tension de coupure de décharge B3 : 10,8 V
• Tension de récupération après décharge B1 : 12,6 V
• Tension de récupération après décharge B2 : 11 V
• Tension de récupération après décharge B3 : 12,6 V
• Sortie USB : 5 V/1 A
• Courant en veille : inférieur à 10 mA
• Température de fonctionnement : de -35 °C à 60 °C
• Poids : environ 160 g

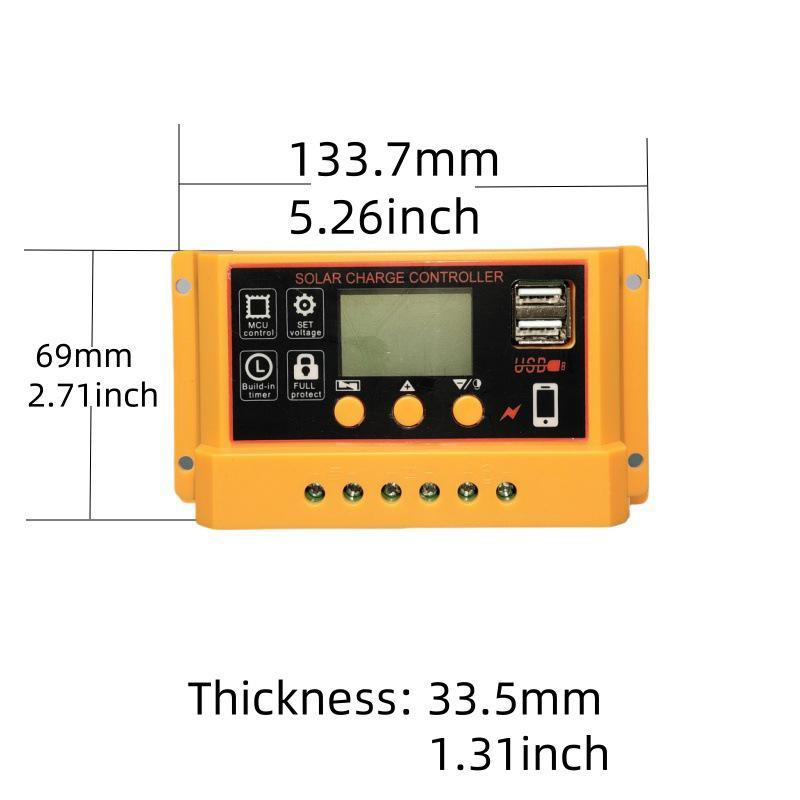

• Dimensions : environ 13,37 x 6,9 x 3,35 cm
• Affichage : écran LCD avec affichage de la tension de la batterie et indicateur de niveau par barres
• Fonction de commande : contrôle de l’éclairage selon la lumière avec programmation horaire
• Puce de commande : puce de commande de qualité industrielle
• Protection intégrée : protection contre les surintensités
• Protection intégrée : protection contre les courts-circuits
• Protection intégrée : protection contre les circuits ouverts
• Protection intégrée : protection contre l’inversion de polarité
• Protection intégrée : protection contre la surcharge
• Protection intégrée : protection contre la décharge excessive
• Circuit anti-retour : puce de circuit anti-retour MOS
• Types de batteries compatibles : B1 batteries plomb-acide, B2 batteries lithium, B3 batteries lithium fer phosphate
• Source de charge compatible : panneau photovoltaïque uniquement
• Conditions d’installation : installation près de la batterie, sur une surface plane et bien ventilée
• Précision d’affichage : la tension affichée à l’écran peut présenter une légère erreur ; la mesure réelle prévaut
