Régulateur De Charge Solaire 30A 12V 24V Pour Batteries Plomb Lithium Et LiFePO4 Avec Écran LCD USB 5V/1A

Le régulateur de charge solaire 30 A est conçu pour gérer la charge d’une batterie à partir d’un panneau photovoltaïque dans une installation en 12 V ou 24 V. Il ajuste automatiquement la tension du système, surveille l’état de la batterie sur un écran LCD et intègre plusieurs protections électriques. Compatible avec les batteries au plomb, au lithium et au lithium-fer-phosphate, il convient aux installations solaires nécessitant une gestion de charge et de décharge simple, avec une sortie USB 5 V/1 A pour alimenter un appareil compatible.

Régulateur de charge solaire 30 A : avantages et points forts

• Adaptation automatique 12 V/24 V : le régulateur identifie la tension du système lorsque la batterie est correctement raccordée et suffisamment chargée pour être reconnue.
• Prise en charge de trois types de batteries : les profils B1 pour batteries au plomb, B2 pour batteries au lithium et B3 pour batteries au lithium-fer-phosphate permettent d’adapter les seuils de fonctionnement au type de batterie sélectionné.

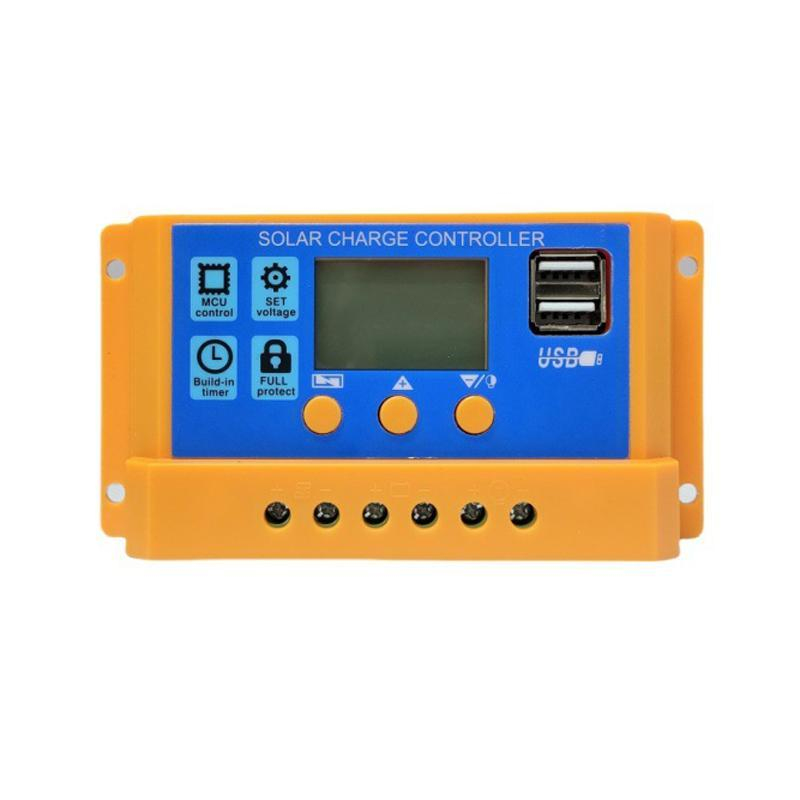

• Écran LCD intégré : l’affichage permet de consulter la tension de la batterie ainsi que son niveau de charge sous forme de grille.
• Fonction de commande d’éclairage et de temporisation : cette fonction permet d’utiliser le régulateur dans une installation photovoltaïque intégrant un éclairage commandé selon les paramètres prévus par l’appareil.
• Protections intégrées : la protection contre la surintensité, le court-circuit, le circuit ouvert, l’inversion de polarité, la surcharge et la décharge excessive contribue à sécuriser le fonctionnement de l’installation.
• Sortie USB 5 V/1 A : elle permet d’alimenter un appareil compatible avec cette tension et cette intensité, dans la limite des caractéristiques prévues.

Fonctionnement et technologie de gestion solaire

Le régulateur reçoit l’énergie uniquement depuis un panneau photovoltaïque et la dirige vers la batterie selon le type de batterie sélectionné. Le système contrôle les seuils de charge, interrompt la charge lorsque la tension de coupure correspondante est atteinte et surveille également la décharge. Lorsque la tension descend jusqu’au seuil prévu, la sortie est coupée afin de limiter la décharge excessive. La sortie peut être rétablie lorsque la tension de récupération correspondante est atteinte.

Le contrôleur utilise une puce de commande de qualité industrielle ainsi qu’un circuit MOS anti-retour. Ce dernier contribue à empêcher le retour de courant depuis la batterie vers le circuit photovoltaïque lorsque les conditions de fonctionnement l’exigent. La consommation en veille reste inférieure à 10 mA.

Les paramètres de coupure varient selon le profil utilisé. Pour le profil B1, la charge est coupée à 14,4 V, la décharge à 10,7 V et la récupération de décharge intervient à 12,6 V. Pour le profil B2, ces valeurs sont respectivement de 12,6 V, 9 V et 11 V. Pour le profil B3, elles sont de 14,6 V, 10,8 V et 12,6 V.

Exemples d’utilisation

• Installation solaire en 12 V : raccordé à un panneau photovoltaïque adapté et à une batterie compatible, le régulateur contrôle la charge tout en affichant l’état de la batterie sur l’écran LCD.
• Installation solaire en 24 V : l’adaptation automatique permet de gérer un système 24 V, sous réserve de respecter la plage de tension photovoltaïque indiquée et les connexions recommandées.
• Alimentation d’un appareil USB : la sortie USB 5 V/1 A peut être utilisée pour alimenter un équipement compatible, sans dépasser les valeurs électriques prévues.
• Éclairage photovoltaïque : la commande d’éclairage et la temporisation intégrées peuvent être utilisées dans une installation comportant une charge d’éclairage compatible avec le régulateur.

Compatibilités et prise en main

Ce régulateur est compatible uniquement avec les batteries au plomb B1, les batteries au lithium B2 et les batteries au lithium-fer-phosphate B3. Il doit être utilisé avec un panneau photovoltaïque comme source de charge. Une source en courant continu indépendante ou une autre alimentation ne doit pas être employée à la place du panneau photovoltaïque.

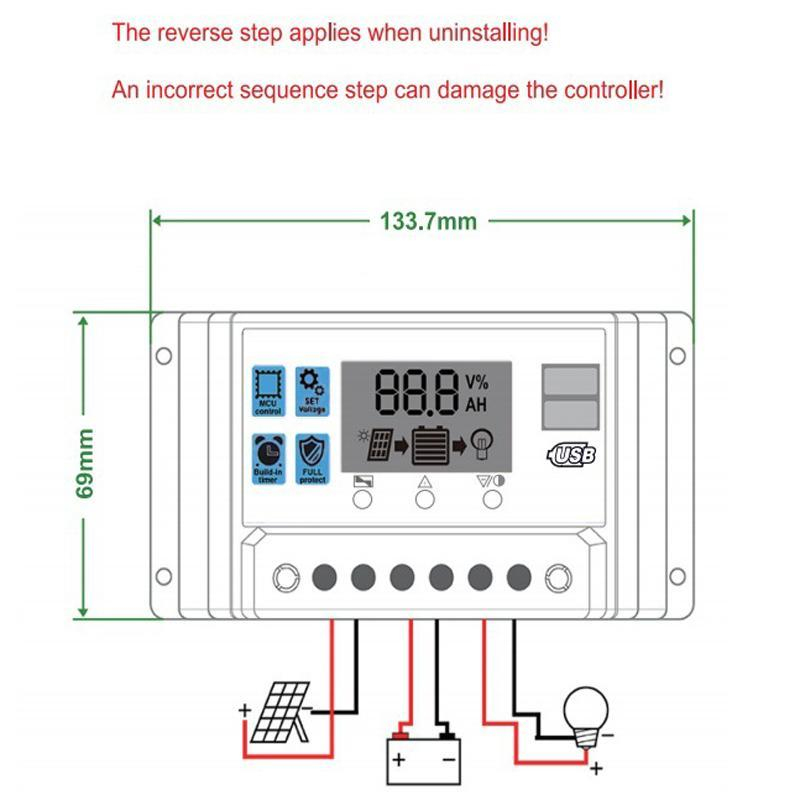

Lors de la première installation, raccordez d’abord la batterie au régulateur. Vérifiez qu’elle dispose d’une tension suffisante afin que le système puisse reconnaître correctement le système 12 V ou 24 V ainsi que le type de batterie. Le régulateur doit être installé aussi près que possible de la batterie. Cette disposition limite la chute de tension liée à des câbles trop longs, qui pourrait perturber l’évaluation de la tension.

Installez le boîtier sur une surface plane, dégagée et bien ventilée. Le régulateur peut chauffer pendant son fonctionnement : il est donc important de ne pas obstruer sa ventilation et de prévoir un emplacement permettant l’évacuation de la chaleur.

Points de contrôle avant utilisation

Vérifiez la polarité et l’ordre de raccordement avant la mise sous tension. Respectez le type de batterie sélectionné et les limites de tension du panneau photovoltaïque. La tension affichée à l’écran peut présenter une légère différence par rapport à la mesure réelle ; en cas de contrôle, la valeur mesurée directement doit être considérée comme la référence.

FAQ

Le régulateur fonctionne-t-il en 12 V et en 24 V ?

Oui. La tension du système est indiquée comme une adaptation automatique 12 V/24 V. La batterie doit être raccordée en premier et disposer d’une tension suffisante pour permettre l’identification correcte du système.

Quels types de batteries sont pris en charge ?

Le régulateur prend en charge les batteries au plomb B1, les batteries au lithium B2 et les batteries au lithium-fer-phosphate B3. Il n’est pas indiqué comme compatible avec d’autres technologies.

Peut-on utiliser une alimentation continue à la place du panneau solaire ?

Non. La charge doit provenir d’un panneau photovoltaïque. Les autres sources d’alimentation ne sont pas prévues pour la fonction de charge de ce régulateur.

Pourquoi faut-il installer le régulateur près de la batterie ?

Une liaison trop longue peut provoquer une chute de tension. Cette variation risque d’influencer la détection et le jugement de la tension par le régulateur. Une installation proche de la batterie limite ce phénomène.

Une gestion claire pour une installation photovoltaïque en basse tension

Avec son adaptation automatique 12 V/24 V, ses profils pour trois technologies de batteries, son écran LCD, sa sortie USB et ses protections intégrées, ce régulateur centralise la gestion de charge et de décharge d’une installation photovoltaïque. Son utilisation doit respecter les limites électriques indiquées, l’ordre de raccordement de la batterie et les conditions de ventilation nécessaires.

Caractéristiques techniques

• Type de produit : régulateur de charge solaire photovoltaïque
• Courant de charge nominal : 10 A, 20 A ou 30 A
• Tension du système : adaptation automatique 12 V/24 V
• Types de batteries pris en charge : B1 batteries au plomb ; B2 batteries au lithium ; B3 batteries au lithium-fer-phosphate
• Courant de décharge nominal : 10 A
• Tension photovoltaïque maximale : batterie 12 V inférieure à (18 V–23 V) ; batterie 24 V inférieure à (36 V–46 V)
• Tension de coupure de charge pour B1 : 14,4 V
• Tension de coupure de charge pour B2 : 12,6 V
• Tension de coupure de charge pour B3 : 14,6 V
• Tension de coupure de décharge pour B1 : 10,7 V
• Tension de coupure de décharge pour B2 : 9 V
• Tension de coupure de décharge pour B3 : 10,8 V
• Tension de récupération après décharge pour B1 : 12,6 V
• Tension de récupération après décharge pour B2 : 11 V
• Tension de récupération après décharge pour B3 : 12,6 V
• Sortie USB : 5 V/1 A
• Courant de veille : inférieur à 10 mA
• Température de fonctionnement : de -35 °C à 60 °C
• Poids : environ 160 g

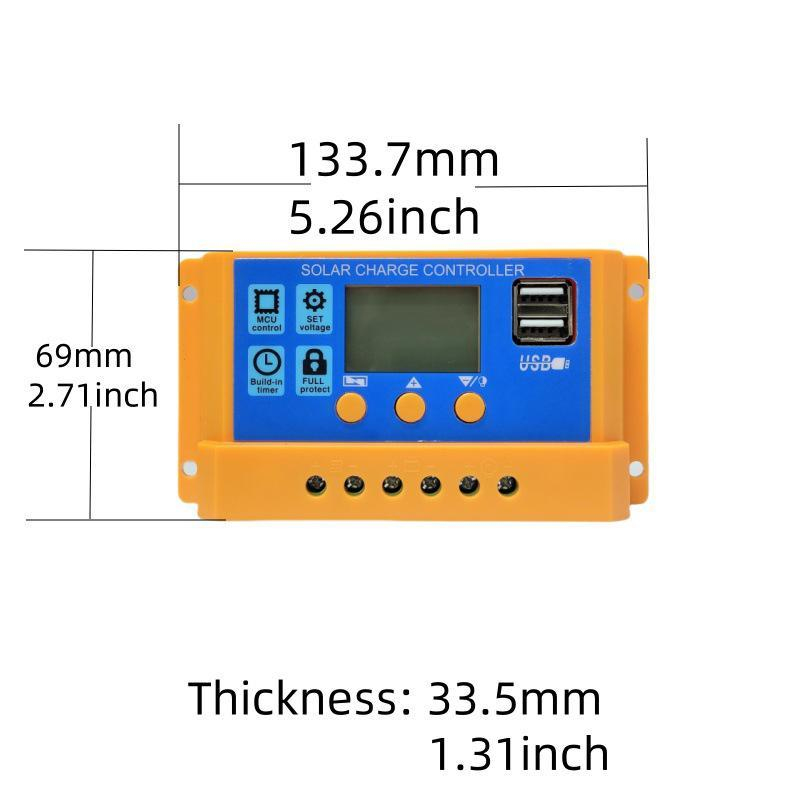

• Dimensions : environ 13,37 × 6,9 × 3,35 cm

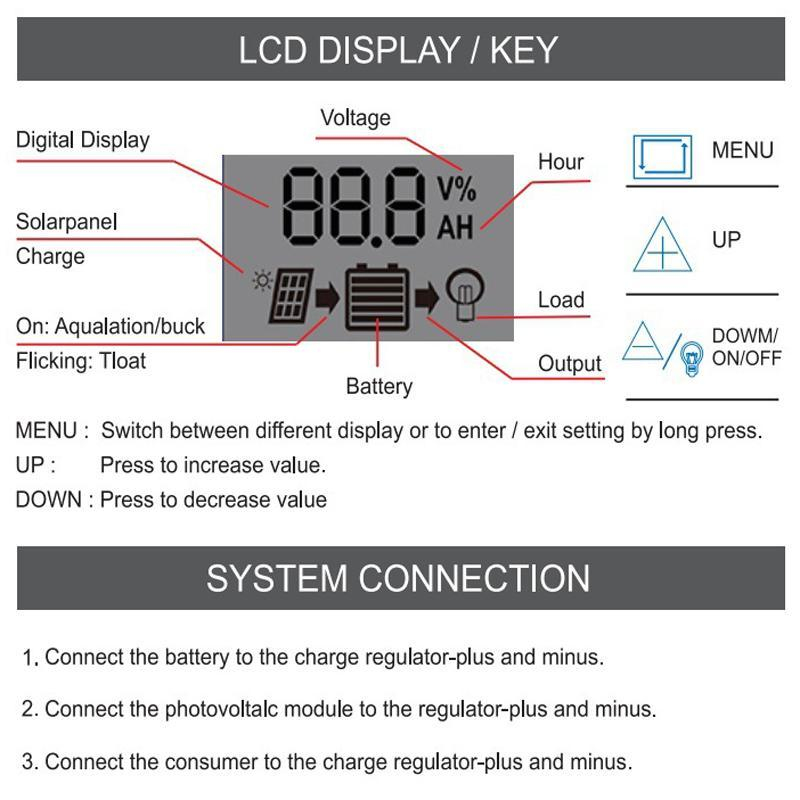

• Affichage : écran LCD avec affichage de la tension et du niveau de charge de la batterie sous forme de grille
• Commande d’éclairage : fonction de commande et de temporisation selon les paramètres du régulateur
• Puce de commande : puce principale de qualité industrielle
• Protections intégrées : surintensité, court-circuit, circuit ouvert, inversion de polarité, surcharge et décharge excessive
• Circuit anti-retour : circuit MOS anti-retour
• Source de charge autorisée : panneau photovoltaïque uniquement
• Installation recommandée : sur une surface plane et bien ventilée, aussi près que possible de la batterie
• Précision de l’affichage : la tension de batterie affichée à l’écran peut présenter une légère erreur ; la valeur réelle doit être considérée comme référence
• Mention de tension supplémentaire : 11,1 V, présente dans les informations fournies sans spécification associée
