Contrôleur De Charge Solaire PWM 10A 12V 24V Avec Écran LCD Pour Batteries Plomb Lithium Ion Et LiFePO4 Double USB

Le contrôleur de charge solaire PWM 10 A régule l’énergie produite par un panneau photovoltaïque afin de charger une batterie et de gérer l’alimentation des équipements raccordés. Adapté aux systèmes en 12 V ou 24 V avec détection automatique de la tension, il prend en charge trois types de batteries : plomb-acide, lithium-ion et lithium fer phosphate. Son écran LCD facilite le suivi des réglages et des informations de fonctionnement, tandis que ses deux ports USB permettent d’alimenter des appareils compatibles en 5 V.

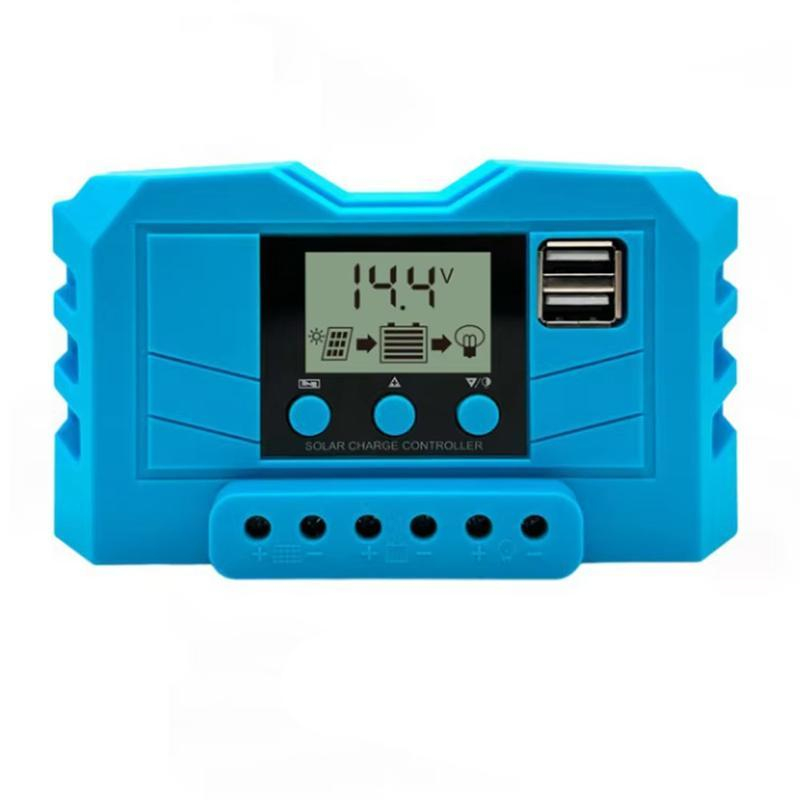

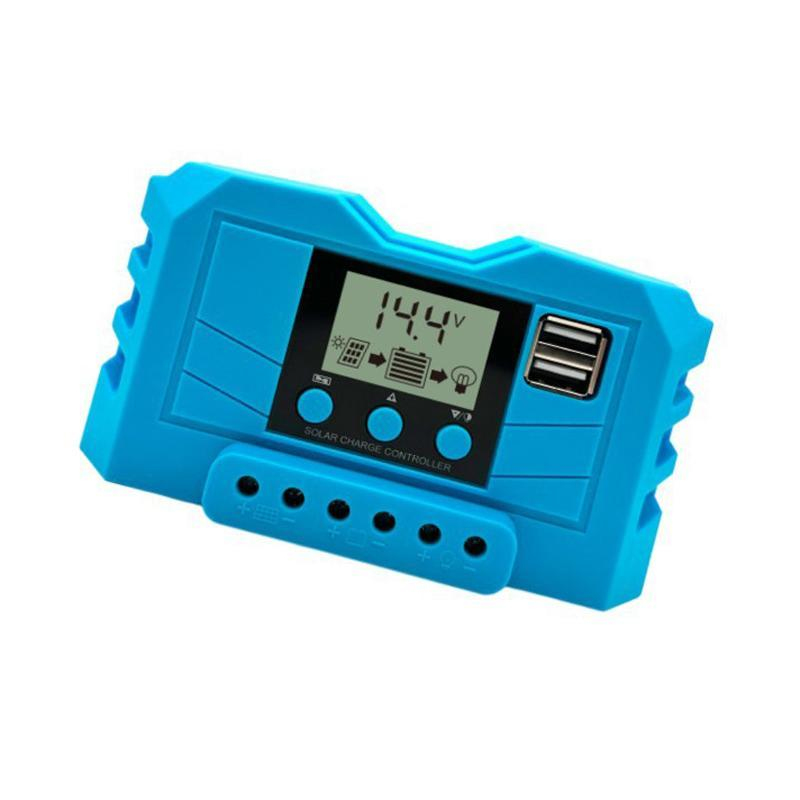

Contrôleur de charge solaire PWM 10 A avec écran LCD

Conçu pour les petites installations photovoltaïques, ce contrôleur convient notamment à un système d’éclairage domestique ou à une installation solaire autonome. Il assure la gestion de la charge et de la décharge selon le type de batterie sélectionné, avec des seuils adaptés à chaque technologie. La tension du système est automatiquement adaptée entre 12 V et 24 V, sous réserve de respecter les limites du panneau photovoltaïque et de la batterie utilisés.

Avantages et points forts

• Compatibilité avec trois technologies de batteries : plomb-acide, lithium-ion et lithium fer phosphate, avec des paramètres de tension distincts pour chaque type.
• Détection automatique du système 12 V ou 24 V : le contrôleur reconnaît la tension du système lorsqu’il est installé dans les conditions prévues.
• Écran LCD clair : les réglages et les informations affichées sont accessibles directement depuis la face de commande.
• Réglage par une seule touche : le bouton tactile permet de configurer le type de batterie, le mode de fonctionnement et les paramètres de temporisation.
• Deux sorties USB : elles fournissent jusqu’à 5 V et 1 A pour les appareils équipés d’une interface USB compatible.
• Dissipation thermique renforcée : la plaque arrière en alliage épaissie et le positionnement rapproché des composants MOS favorisent l’évacuation de la chaleur pendant l’utilisation.

Fonctionnement du régulateur photovoltaïque

Le contrôleur se place entre le panneau photovoltaïque, la batterie et la charge. Il utilise uniquement un panneau photovoltaïque comme source de charge : une alimentation en courant continu ou une autre source ne doit pas être utilisée pour charger la batterie via ce dispositif.

Lors de la première installation, le type de batterie doit être sélectionné manuellement selon la batterie réellement utilisée. Le réglage d’usine correspond à B2, c’est-à-dire une batterie lithium-ion constituée de trois éléments de 3,7 V, soit 11,1 V. Le mode B1 correspond à une batterie plomb-acide 12 V ou 24 V avec reconnaissance automatique de la tension. Le mode B3 correspond à une batterie lithium fer phosphate composée de quatre éléments de 3,2 V, soit 12,8 V.

Le contrôleur interrompt la charge lorsque la tension programmée est atteinte et coupe la décharge lorsque la tension minimale correspondante est détectée. La décharge peut reprendre lorsque la tension de récupération est atteinte. Cette gestion contribue à adapter le fonctionnement aux caractéristiques de la batterie sélectionnée. La valeur de tension affichée à l’écran peut présenter une légère différence : la mesure réelle doit être privilégiée en pratique.

La fonction de commande par luminosité utilise la tension du panneau photovoltaïque comme indicateur. L’allumage et l’extinction contrôlés par la lumière sont associés à un seuil de 8 V, avec un délai prévu dans les deux cas. Le mode de fonctionnement et les réglages de temporisation peuvent être configurés depuis l’écran LCD à l’aide du bouton de réglage.

Exemples d’utilisation

• Éclairage solaire domestique : raccordé à un panneau photovoltaïque et à une batterie adaptée, le contrôleur peut gérer un système d’éclairage de maison. La commande par luminosité permet de déclencher ou d’arrêter l’éclairage selon le niveau détecté par le panneau, avec délai.
• Installation photovoltaïque autonome en 12 V : le contrôleur convient à une batterie 12 V et à un panneau dont la tension photovoltaïque maximale respecte la limite de 23 V. L’écran facilite le contrôle des paramètres sélectionnés.
• Système solaire en 24 V : lorsqu’une batterie 24 V est utilisée en mode plomb-acide, le contrôleur adapte automatiquement la tension du système. Le panneau photovoltaïque doit alors respecter une tension maximale de 46 V.
• Recharge d’appareils USB : un téléphone, une tablette ou une console PSP équipée d’une interface USB compatible peut être alimenté par l’une des deux sorties USB, dans la limite de 5 V et 1 A maximum.

Compatibilités et prise en main

Avant le raccordement, vérifiez que la batterie appartient à l’une des trois catégories prises en charge. Ce contrôleur ne doit pas être utilisé avec d’autres types de batteries. La batterie doit disposer d’une tension suffisante lors de la première mise en service afin de permettre une reconnaissance correcte du système et un réglage approprié.

Installez le contrôleur aussi près que possible de la batterie. Des câbles trop longs peuvent provoquer une chute de tension et perturber l’évaluation de la tension réelle. Le boîtier doit être fixé sur une surface plane et bien ventilée, car le contrôleur chauffe pendant son fonctionnement. La température ambiante de fonctionnement prévue est comprise entre -35 °C et 60 °C.

Le boîtier en plastique technique ABS offre une résistance élevée aux chocs, un point d’inflammation élevé, ainsi qu’une résistance au vieillissement et à la corrosion. Ces propriétés contribuent à la durabilité du boîtier dans les conditions d’utilisation prévues, sans remplacer la nécessité d’une installation ventilée et correctement raccordée.

Questions fréquentes

Quels types de batteries sont compatibles ?

Le contrôleur accepte les batteries plomb-acide 12 V ou 24 V, les batteries lithium-ion de trois éléments de 3,7 V et les batteries lithium fer phosphate de quatre éléments de 3,2 V. Les autres types de batteries ne sont pas indiqués comme compatibles.

Le contrôleur fonctionne-t-il en 12 V et en 24 V ?

Oui, le système est annoncé comme adaptatif entre 12 V et 24 V. En mode plomb-acide, la reconnaissance de la batterie 12 V ou 24 V est automatique lorsque la batterie dispose d’une tension suffisante et que l’installation est réalisée correctement.

Quelle source peut charger la batterie ?

Le contrôleur doit être chargé par un panneau photovoltaïque. Il ne faut pas utiliser une alimentation en courant continu ni une autre source comme source de charge.

Les ports USB permettent-ils de charger tous les appareils ?

Les deux ports USB délivrent 5 V et 1 A maximum. Ils sont prévus pour la plupart des appareils disposant d’une interface USB compatible, notamment les téléphones, les tablettes et les consoles PSP. La compatibilité dépend également des besoins électriques de l’appareil raccordé.

Une gestion accessible pour les installations photovoltaïques compactes

Avec son écran LCD, ses réglages à une touche, ses seuils adaptés à trois technologies de batteries et ses deux sorties USB, ce contrôleur de charge solaire PWM répond aux besoins essentiels d’un système photovoltaïque domestique ou autonome. Son installation doit respecter les limites de tension, le type de batterie sélectionné et les consignes de ventilation afin d’assurer un fonctionnement conforme aux caractéristiques annoncées.

Caractéristiques techniques

• Type de produit : contrôleur de charge solaire PWM pour panneau photovoltaïque
• Courant de charge nominal : 10 A, 20 A ou 30 A
• Courant de décharge nominal : 10 A
• Tension du système : 12 V/24 V avec adaptation automatique
• Type de batterie B1 : batterie plomb-acide 12 V/24 V avec reconnaissance automatique
• Type de batterie B2 : batterie lithium-ion, trois éléments de 3,7 V, soit 11,1 V
• Type de batterie B3 : batterie lithium fer phosphate, quatre éléments de 3,2 V, soit 12,8 V
• Réglage d’usine : B2
• Tension photovoltaïque maximale avec batterie 12 V : 23 V maximum
• Tension photovoltaïque maximale avec batterie 24 V : 46 V maximum
• Tension d’arrêt de charge B1 : 14,4 V
• Tension d’arrêt de charge B2 : 12,6 V
• Tension d’arrêt de charge B3 : 14,6 V
• Tension d’arrêt de décharge B1 : 10,7 V
• Tension d’arrêt de décharge B2 : 9 V
• Tension d’arrêt de décharge B3 : 10 V
• Tension de reprise de décharge B1 : 12,6 V
• Tension de reprise de décharge B2 : 10,5 V
• Tension de reprise de décharge B3 : 12 V
• Seuil d’allumage commandé par la lumière : panneau photovoltaïque à 8 V, avec délai
• Seuil d’extinction commandée par la lumière : panneau photovoltaïque à 8 V, avec délai
• Sorties USB : deux ports USB
• Sortie USB : 5 V/1 A maximum
• Courant de veille : inférieur à 10 mA
• Écran : écran LCD
• Commande : bouton tactile de réglage à une touche
• Réglages disponibles : type de batterie, mode de fonctionnement et temporisation
• Plaque arrière : plaque épaissie de dissipation thermique en alliage
• Composants de puissance : composants MOS placés près de la plaque de dissipation thermique
• Boîtier : plastique technique ABS
• Température ambiante de fonctionnement : de -35 °C à 60 °C
• Poids : environ 165 g
• Dimensions : environ 13,2 x 7,5 x 3 cm
• Précision d’affichage : la tension de batterie affichée peut présenter une légère erreur ; la valeur pratique doit être privilégiée
• Source de charge compatible : panneau photovoltaïque uniquement
