Régulateur De Charge Solaire MPPT 20A 12/24V Automatique Avec Écran HD Et Recharge USB

Contrôleur solaire MPPT 20 A pour installations 12 V et 24 V

Le contrôleur solaire MPPT 20 A régule la charge d’une batterie à partir d’un panneau photovoltaïque et reconnaît automatiquement les systèmes 12 V ou 24 V. Son algorithme de suivi recherche en temps réel le point de tension et de courant le plus favorable afin d’exploiter la puissance disponible du panneau et d’améliorer l’efficacité de charge. Équipé d’un écran haute définition, de boutons de commande et de protections intégrées, il convient aux installations solaires domestiques, aux systèmes de surveillance, à l’éclairage solaire et à différents équipements alimentés par énergie solaire.

Avantages et points forts

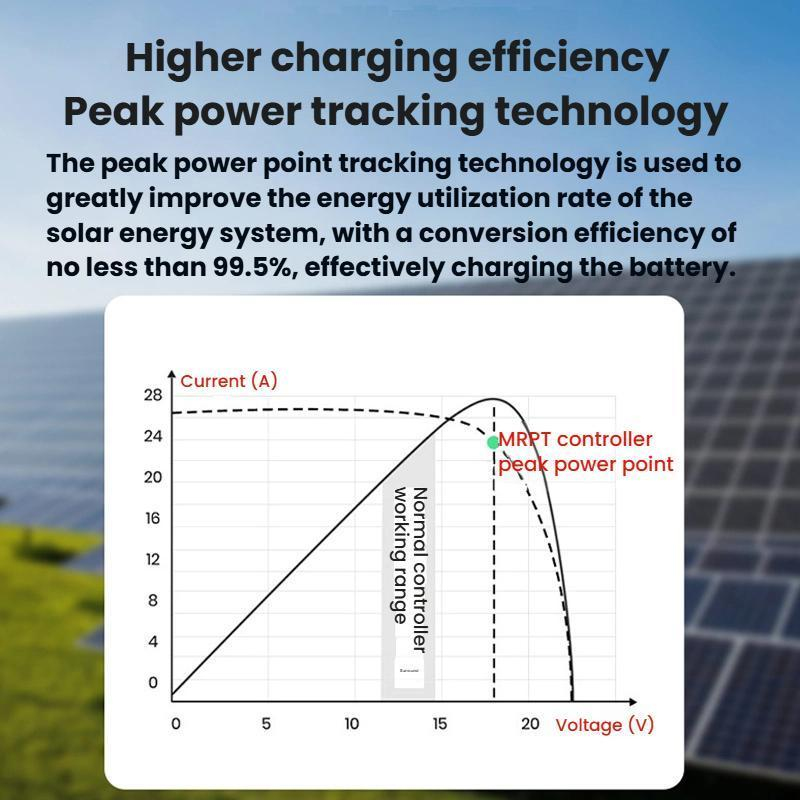

• Suivi MPPT en temps réel : l’algorithme suit les variations de tension et de courant du panneau pour rechercher son point de puissance maximale et favoriser une charge plus efficace.
• Reconnaissance automatique 12 V/24 V : le contrôleur identifie automatiquement la tension nominale du système, ce qui facilite son intégration dans différentes installations compatibles.

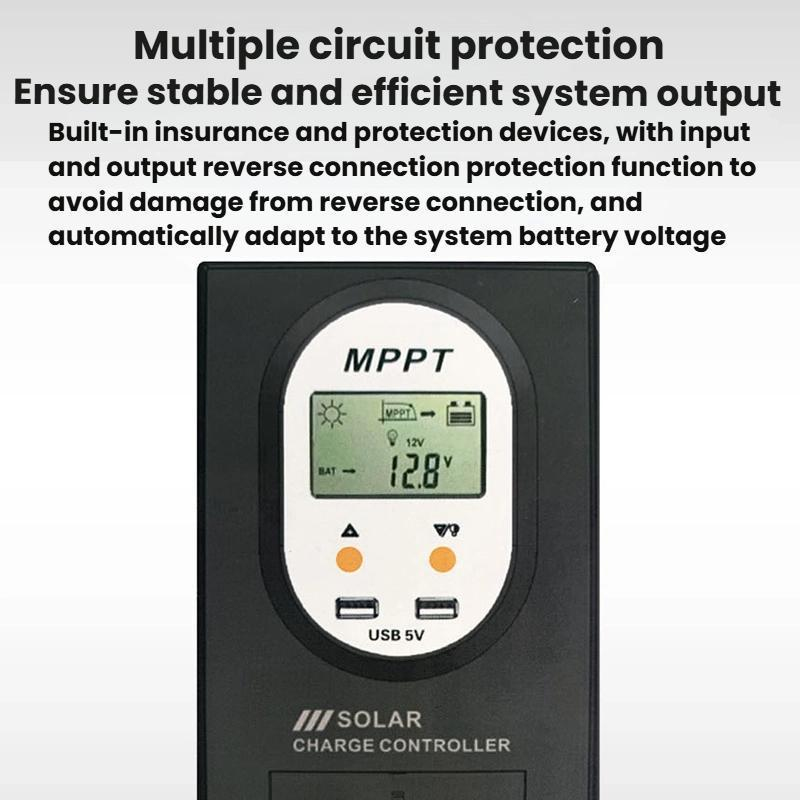

• Protections intégrées : les fonctions de protection contre l’inversion de polarité à l’entrée et à la sortie limitent les risques de dommages liés à un branchement inversé.

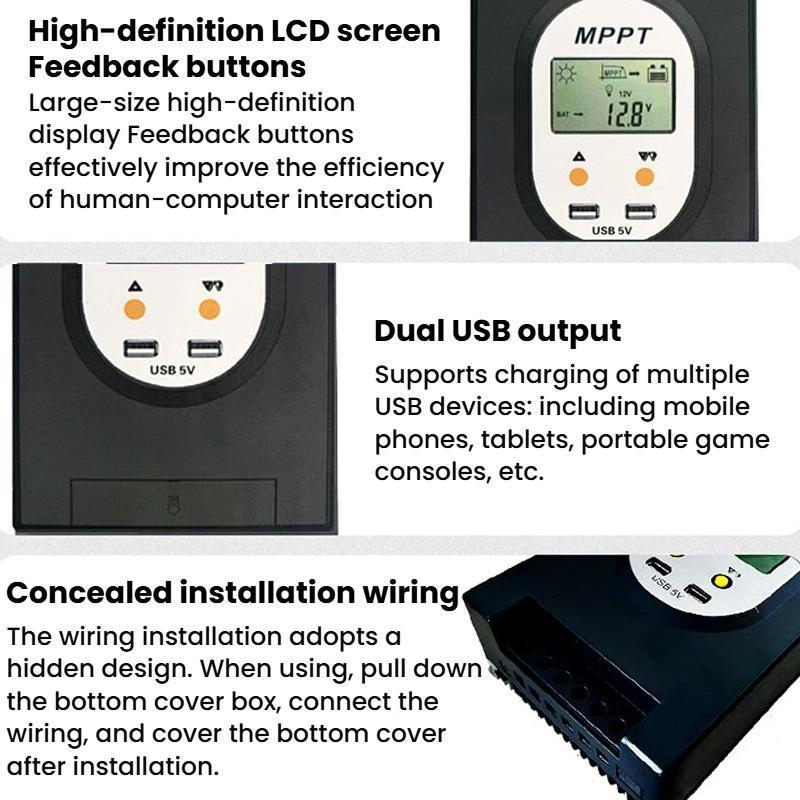

• Lecture et réglage simplifiés : l’écran haute définition et les boutons à retour tactile permettent de consulter les informations et d’interagir plus facilement avec le contrôleur.
• Prise en charge d’appareils USB : le contrôleur peut charger différents appareils USB, notamment des téléphones, des tablettes et des consoles de jeu portables.
• Installation du câblage dissimulée : les connexions sont protégées par un couvercle inférieur qui se remet en place après le raccordement.

Fonctionnement du contrôleur solaire MPPT

Le contrôleur solaire MPPT se place entre le panneau solaire et la batterie. Il analyse en continu la tension et le courant disponibles sur le panneau afin de suivre son point de puissance maximale. Cette régulation permet d’utiliser plus efficacement l’énergie produite lorsque les conditions d’ensoleillement évoluent.

La tension nominale du système est reconnue automatiquement entre 12 V et 24 V. La tension de la batterie doit se situer dans la plage indiquée de 8 V à 32 V. Le dispositif comprend également une protection contre la haute tension pour batterie au plomb, réglée à 16 V, ainsi qu’une protection contre les raccordements inversés à l’entrée et à la sortie.

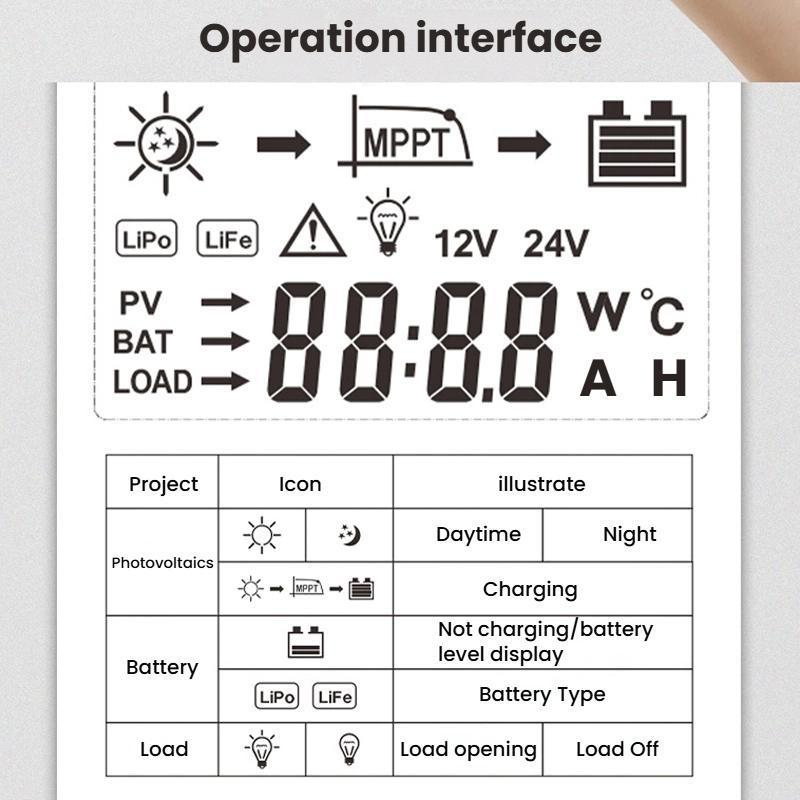

L’écran haute définition affiche les informations utiles au suivi de l’installation. Les boutons à retour tactile servent à améliorer la navigation et les réglages. La conception du raccordement est dissimulée : il suffit d’abaisser le couvercle inférieur, d’effectuer les connexions appropriées, puis de remettre le couvercle une fois l’installation terminée.

Exemples d’utilisation

• Alimentation solaire domestique : dans une installation équipée d’un panneau et d’une batterie en 12 V ou 24 V, le contrôleur régule la charge et adapte automatiquement la tension nominale du système.
• Système de surveillance solaire : pour une installation de surveillance alimentée par énergie solaire, le contrôleur gère la charge de la batterie et permet de suivre les informations affichées à l’écran.
• Éclairage et signalisation solaire : il peut être utilisé dans un boîtier d’éclairage solaire, un panneau publicitaire solaire ou un voyant d’avertissement solaire, lorsque les caractéristiques électriques de l’installation correspondent aux valeurs admises.
• Recharge d’appareils USB : un téléphone, une tablette ou une console de jeu portable compatible USB peut être rechargé à partir du système solaire équipé du contrôleur.

Compatibilités et prise en main

Ce contrôleur est conçu pour les systèmes solaires fonctionnant en 12 V ou 24 V avec reconnaissance automatique. Il accepte une tension maximale en circuit ouvert du panneau de 92 V à une température normale de 25 °C et de 100 V à la température la plus basse indiquée. Ces valeurs doivent être respectées lors du choix et du raccordement du panneau solaire.

Avant la mise en service, vérifiez la polarité et la compatibilité électrique du panneau, de la batterie et des appareils raccordés. Le câblage s’effectue sous le couvercle inférieur : abaissez-le, réalisez les branchements conformément à votre installation, puis refermez-le. Le type de mise à la terre prévu est une mise à la terre du pôle positif.

Les appareils USB pris en charge comprennent notamment les téléphones, les tablettes et les consoles de jeu portables. La compatibilité dépend toutefois des exigences électriques de chaque appareil et de l’installation solaire utilisée.

Conditions d’utilisation

Le contrôleur est prévu pour fonctionner dans une température ambiante comprise entre -20 °C et +55 °C. L’écran peut être utilisé entre -20 °C et +70 °C. Pour le stockage, la température admissible s’étend de -30 °C à +80 °C. L’humidité de fonctionnement doit rester inférieure ou égale à 90 %, sans condensation.

L’indice de protection indiqué est IP30. Il convient donc de tenir compte de l’environnement d’installation et de ne pas assimiler cette indication à une étanchéité. Le respect des tensions maximales, de la polarité et des conditions de température contribue à une utilisation conforme aux caractéristiques annoncées.

FAQ

À quoi sert ce contrôleur solaire ?

Il régule la charge d’une batterie à partir d’un panneau solaire, recherche le point de puissance maximale du panneau et gère les systèmes solaires en 12 V ou 24 V.

Le contrôleur reconnaît-il automatiquement la tension du système ?

Oui. La tension nominale du système, en 12 V ou 24 V, est identifiée automatiquement.

Quelle tension maximale le panneau solaire peut-il fournir ?

La tension maximale en circuit ouvert est de 100 V à la température la plus basse indiquée et de 92 V à 25 °C. Ces valeurs ne doivent pas être dépassées.

Quels appareils peuvent être chargés par USB ?

Le contrôleur prend en charge la recharge de différents appareils USB, notamment les téléphones, les tablettes et les consoles de jeu portables.

Le câblage reste-t-il apparent après l’installation ?

Non. Le raccordement adopte une conception dissimulée sous un couvercle inférieur. Le couvercle doit être abaissé pour effectuer les connexions, puis remis en place après l’installation.

Le contrôleur est-il adapté à une installation exposée à l’eau ?

L’indice indiqué est IP30. Aucune étanchéité n’est spécifiée : l’installation doit donc être réalisée dans un environnement compatible avec cet indice de protection.

Une régulation solaire lisible et polyvalente

Grâce au suivi MPPT, à la reconnaissance automatique 12 V/24 V, aux protections de raccordement et à l’affichage intégré, ce contrôleur solaire facilite la gestion de nombreuses installations photovoltaïques. Il convient aux systèmes de production solaire, à la maison intelligente, à la surveillance, à l’éclairage et à la signalisation solaire, sous réserve du respect des caractéristiques électriques et des conditions d’utilisation indiquées.

Caractéristiques techniques

• Type de produit : contrôleur de charge solaire MPPT
• Courant nominal indiqué : 20 A
• Algorithme de suivi : suivi intelligent en temps réel de la tension et du courant de crête du panneau solaire
• Tension nominale du système : 12 V/24 V, reconnaissance automatique
• Tension maximale en circuit ouvert du panneau solaire : 100 V à la température la plus basse
• Tension maximale en circuit ouvert du panneau solaire à 25 °C : 92 V
• Plage de tension de la batterie : 8 V à 32 V
• Protection contre l’inversion de connexion : entrée et sortie
• Protection contre la haute tension : batterie au plomb, 16 V
• Écran : écran haute définition
• Commandes : boutons à retour tactile
• Installation du câblage : conception dissimulée sous un couvercle inférieur
• Appareils USB pris en charge : téléphones, tablettes, consoles de jeu portables et autres appareils USB compatibles
• Indice de protection : IP30
• Type de mise à la terre : mise à la terre du pôle positif
• Plage de température de fonctionnement de l’écran : -20 °C à +70 °C
• Plage de température de fonctionnement de l’environnement : -20 °C à +55 °C
• Plage de température de stockage : -30 °C à +80 °C
• Humidité de fonctionnement : inférieure ou égale à 90 %, sans condensation
• Consommation statique : inférieure à 50 mA
• Tension du point de commande de l’éclairage : 5 V/10 V/15 V/20 V
• Applications prévues : systèmes de production d’énergie solaire, maison intelligente, systèmes de surveillance solaire, boîtiers d’éclairage solaire, panneaux publicitaires solaires, voyants d’avertissement solaires et autres systèmes alimentés par énergie solaire
