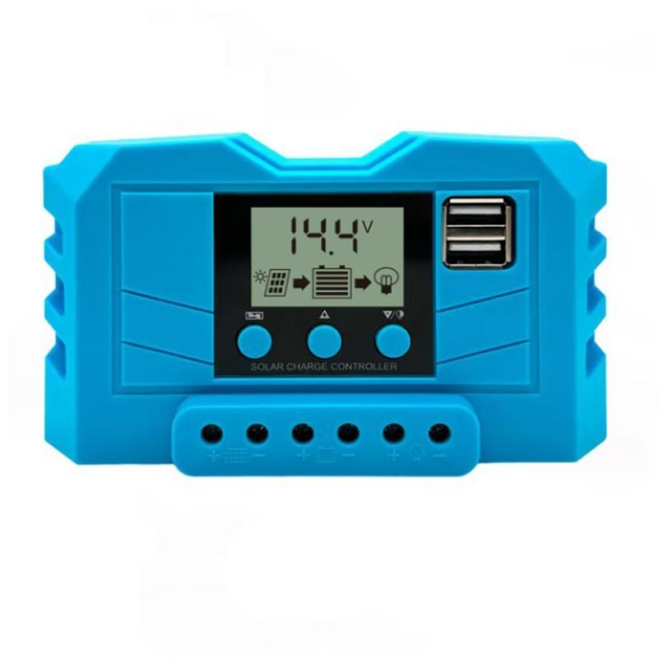

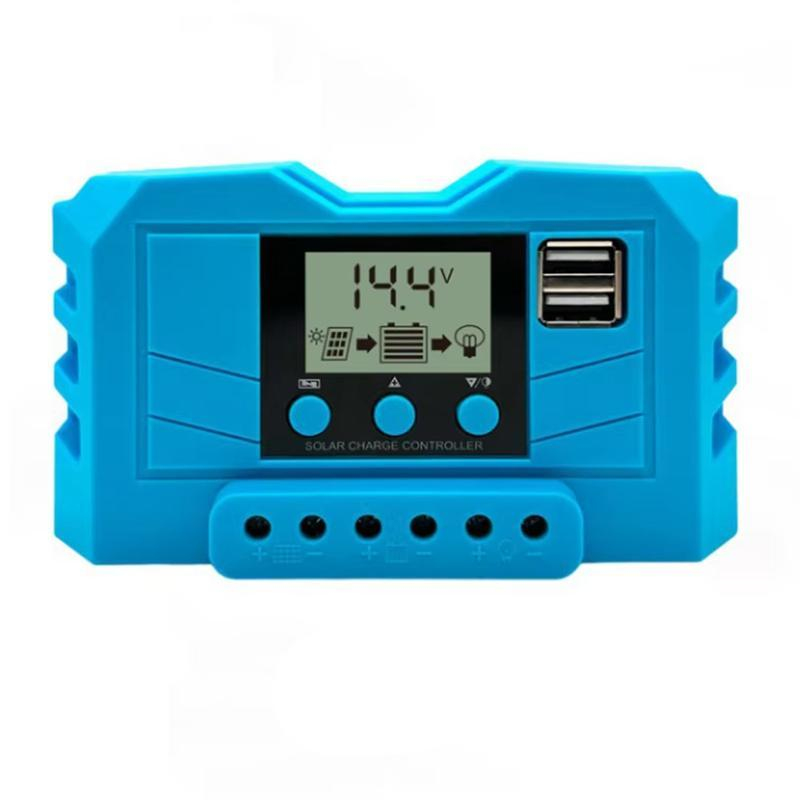

Contrôleur De Charge Solaire PWM 12V 24V 20A Pour Batteries Lithium Plomb Et LiFePO4 Avec Écran LCD Et Double USB

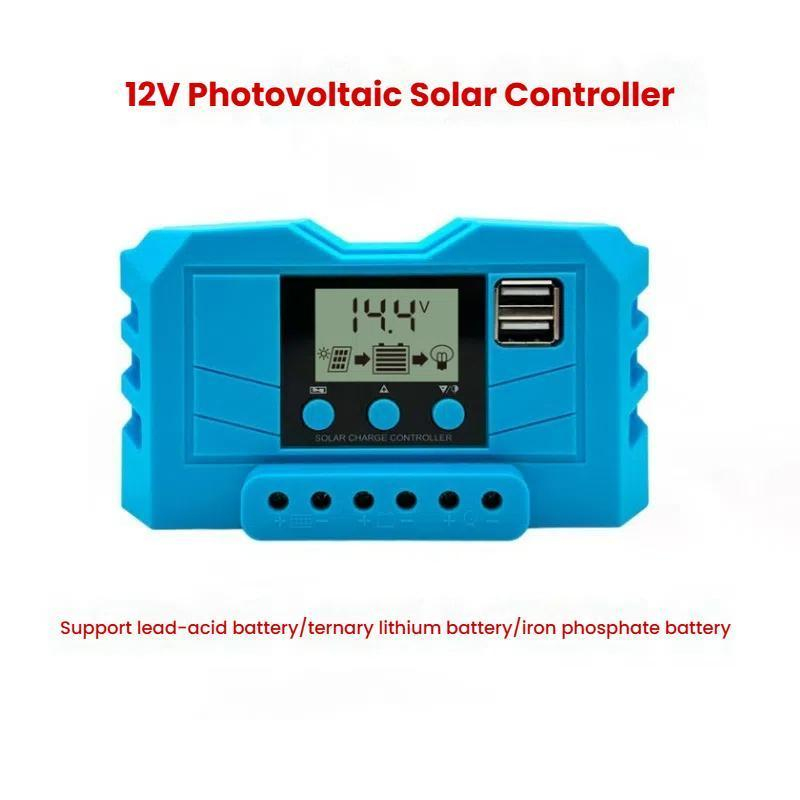

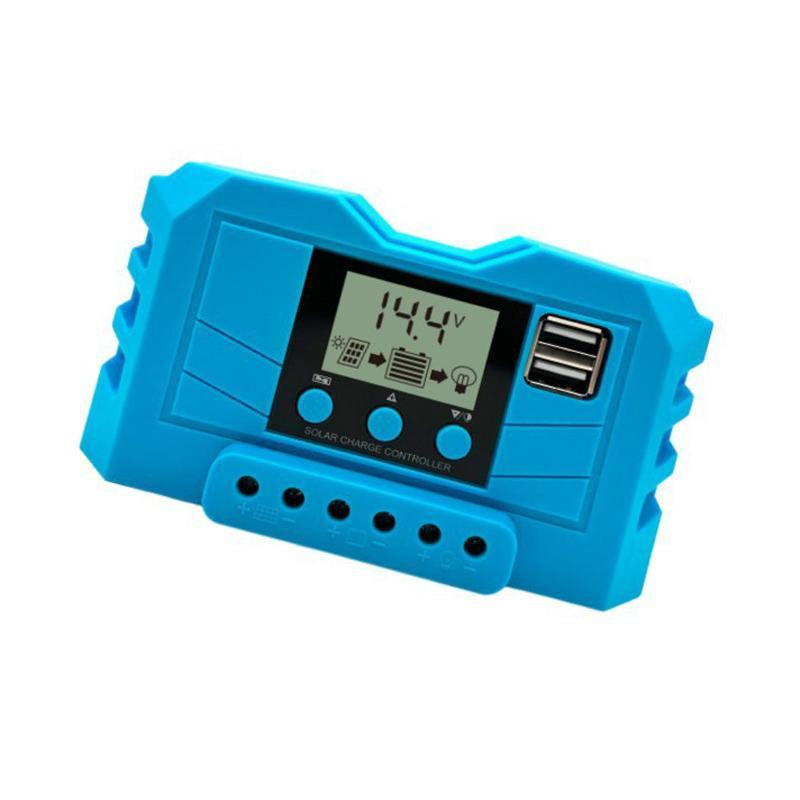

Régulateur de charge solaire PWM 12 V/24 V avec écran LCD

Ce régulateur de charge solaire PWM 12 V/24 V contrôle la charge et la décharge d’une batterie alimentée par un panneau photovoltaïque. Il convient aux batteries au plomb-acide, aux batteries lithium-ion et aux batteries lithium fer phosphate, selon le réglage sélectionné. L’écran LCD affiche les informations principales et facilite la configuration des paramètres. Avec ses deux sorties USB, son boîtier en ABS et sa plaque arrière en alliage dédiée à la dissipation thermique, il répond aux besoins d’une installation photovoltaïque domestique, notamment pour un système d’éclairage autonome.

Avantages et points forts

• Compatibilité avec trois types de batteries : le réglage B1 prend en charge les batteries au plomb-acide 12 V/24 V avec reconnaissance automatique, B2 les batteries lithium-ion de trois éléments de 3,7 V, et B3 les batteries lithium fer phosphate de quatre éléments de 3,2 V.
• Adaptation automatique du système : le contrôleur reconnaît automatiquement une tension de système de 12 V ou 24 V dans le mode prévu à cet effet.

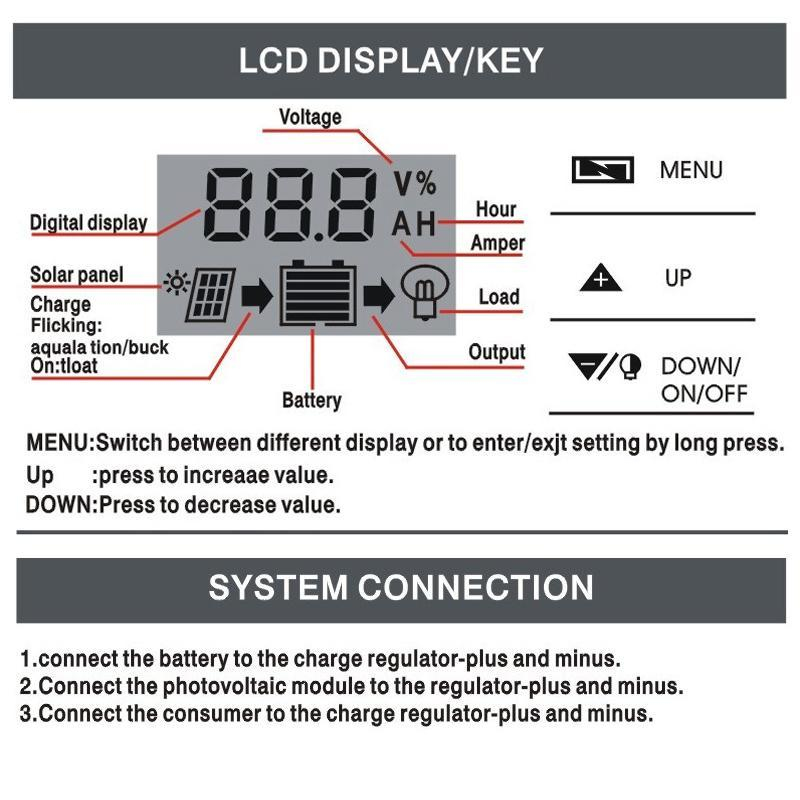

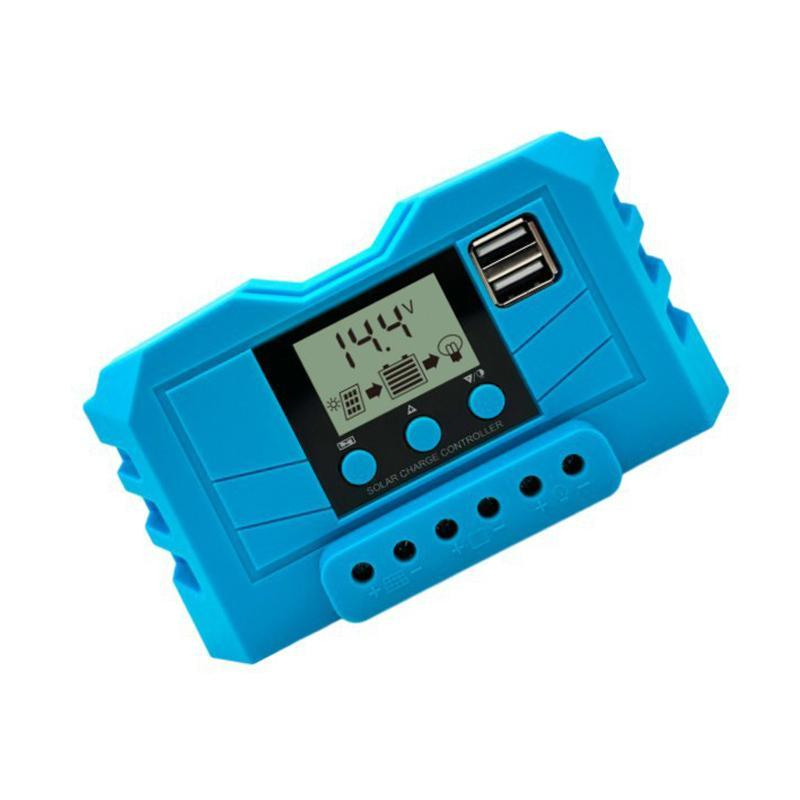

• Écran LCD lisible : les paramètres de fonctionnement et les réglages de temporisation sont présentés de manière claire et intuitive.

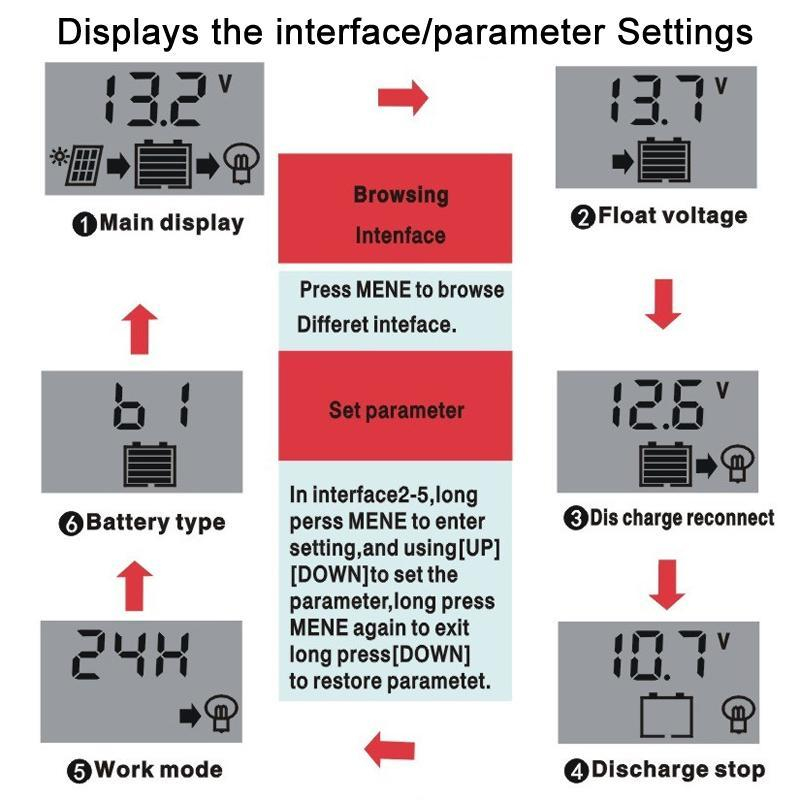

• Réglage simplifié : une touche de réglage permet de configurer le type de batterie et le mode de fonctionnement sans procédure complexe.

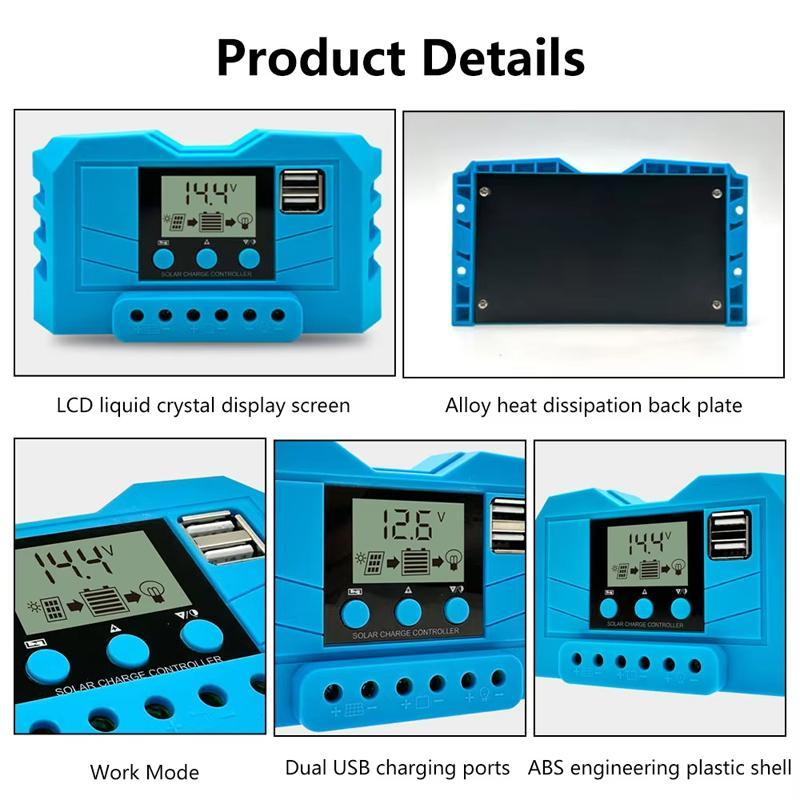

• Dissipation thermique renforcée : la plaque arrière en alliage épaissie et le positionnement rapproché du MOS par rapport à cette plaque favorisent l’évacuation de la chaleur.
• Deux ports USB : les sorties 5 V/1 A maximum permettent d’alimenter ou de recharger de nombreux appareils équipés d’une interface USB.

Fonctionnement du contrôleur photovoltaïque

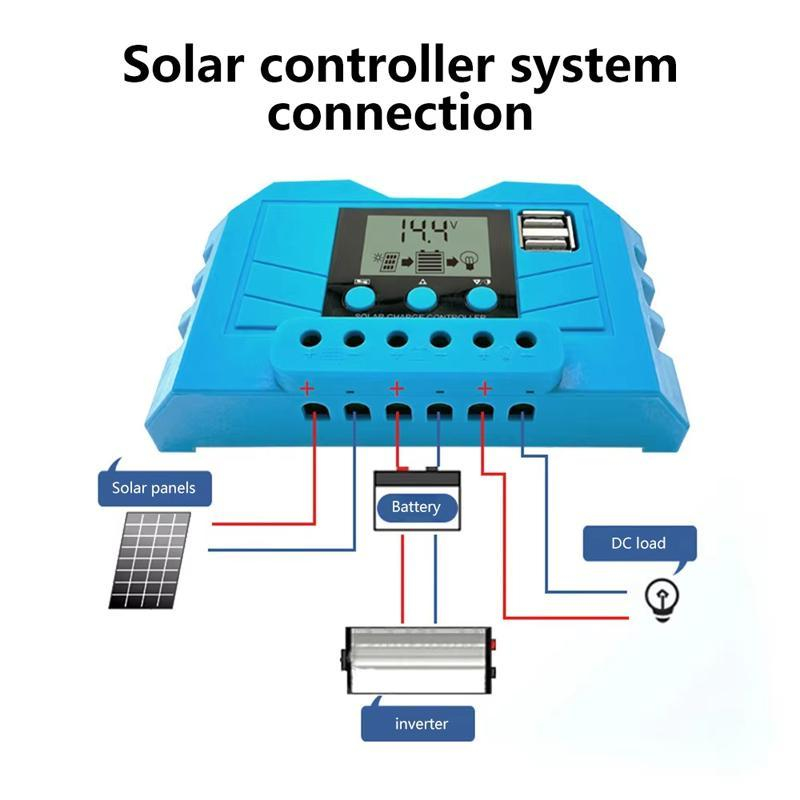

Le régulateur se place entre le panneau photovoltaïque, la batterie et la charge. Il gère la charge de la batterie selon le type sélectionné, puis interrompt la charge lorsque la tension de coupure correspondante est atteinte. En cas de décharge trop importante, la sortie est coupée au seuil prévu afin de limiter la poursuite de la décharge. La sortie est réactivée lorsque la tension de récupération correspondante est atteinte.

Le réglage d’usine est B2. Le type de batterie doit toutefois être vérifié et configuré avant la première utilisation. La batterie doit disposer d’une tension suffisante pour permettre au contrôleur d’identifier correctement le système lorsque la reconnaissance automatique est utilisée. Ce contrôleur accepte uniquement les panneaux photovoltaïques comme source de charge : il ne doit pas être alimenté par une source à courant continu ou par une autre source non prévue.

Le mode de commande par luminosité utilise la tension du panneau photovoltaïque comme indication du niveau de lumière. Lorsque le panneau atteint ou descend autour du seuil de 8 V, l’allumage ou l’extinction de l’éclairage peut être déclenché avec un délai. Cette fonction convient aux installations d’éclairage raccordées au système, lorsque le mode correspondant est configuré.

Exemples d’utilisation

• Éclairage photovoltaïque domestique : dans une installation d’éclairage alimentée par batterie, le contrôleur gère la charge provenant du panneau et peut utiliser la détection de luminosité pour commander l’allumage et l’extinction avec temporisation.
• Petite installation solaire autonome : pour un système en 12 V ou 24 V, le contrôleur centralise la liaison entre le panneau photovoltaïque, la batterie et la charge, avec affichage des informations sur l’écran LCD.
• Recharge d’appareils USB : les deux sorties USB peuvent être utilisées avec un téléphone, une tablette ou une console PSP compatible avec une alimentation USB 5 V.
• Installation dans un espace soumis aux variations de température : la plage de fonctionnement de -35 °C à 60 °C et la plaque arrière métallique de dissipation permettent une utilisation dans les conditions prévues, à condition de respecter la ventilation recommandée.

Compatibilités et prise en main

Le régulateur est compatible avec trois familles de batteries uniquement : plomb-acide, lithium-ion et lithium fer phosphate. Le mode B1 concerne les batteries au plomb-acide 12 V/24 V avec reconnaissance automatique. Le mode B2 correspond à une batterie lithium-ion composée de trois éléments de 3,7 V, soit 11,1 V. Le mode B3 correspond à une batterie lithium fer phosphate composée de quatre éléments de 3,2 V, soit 12,8 V. L’utilisation avec un autre type de batterie n’est pas prévue.

Pour l’installation, placez le contrôleur aussi près que possible de la batterie. Cette disposition réduit la chute de tension liée à des câbles trop longs, qui pourrait perturber l’évaluation de la tension et le fonctionnement normal. Installez le boîtier sur une surface plane et bien ventilée : le contrôleur chauffe pendant son fonctionnement. Vérifiez également que la tension maximale du panneau photovoltaïque reste compatible avec la tension de la batterie utilisée.

Utilisation fiable et précautions

La tension de batterie affichée sur l’écran peut présenter une légère différence par rapport à la mesure réelle. Pour les contrôles pratiques et les réglages de l’installation, la tension effectivement mesurée doit prévaloir. Avant la mise en service, vérifiez le type de batterie, la polarité, la tension du système et la compatibilité du panneau photovoltaïque.

Questions fréquentes

Quels types de batteries peuvent être utilisés ?

Le contrôleur est prévu pour les batteries au plomb-acide, les batteries lithium-ion et les batteries lithium fer phosphate. Il ne doit pas être utilisé avec d’autres types de batteries.

Le contrôleur fonctionne-t-il en 12 V et en 24 V ?

Oui, la tension du système est indiquée comme adaptative automatiquement entre 12 V et 24 V. La compatibilité exacte doit être vérifiée avec la batterie et le panneau photovoltaïque utilisés.

Quelle source peut charger la batterie ?

Seul un panneau photovoltaïque doit être utilisé comme source de charge. Une alimentation à courant continu ou une autre source n’est pas prévue pour cette fonction.

Comment éviter les erreurs de détection de tension ?

Installez le régulateur près de la batterie, limitez la longueur des câbles et assurez-vous que la batterie possède une tension suffisante lors de la première configuration.

Les ports USB sont-ils intégrés ?

Oui. Le contrôleur dispose de deux sorties USB délivrant 5 V et jusqu’à 1 A au total selon les conditions d’utilisation et les appareils raccordés.

Une gestion claire pour les petits systèmes solaires

Ce contrôleur de charge solaire permet de structurer une installation photovoltaïque 12 V/24 V avec une configuration accessible, un suivi visuel par écran LCD et une prise en charge de trois technologies de batteries. Son refroidissement renforcé, ses deux sorties USB et sa fonction de commande par luminosité répondent aux besoins d’un système domestique ou d’éclairage solaire correctement dimensionné.

Caractéristiques techniques

• Type de produit : régulateur de charge solaire PWM pour panneau photovoltaïque.
• Type de batterie pris en charge : batterie au plomb-acide, batterie lithium-ion et batterie lithium fer phosphate.
• Mode B1 : batterie au plomb-acide 12 V/24 V avec reconnaissance automatique.
• Mode B2 : batterie lithium-ion composée de trois éléments de 3,7 V, soit 11,1 V.
• Mode B3 : batterie lithium fer phosphate composée de quatre éléments de 3,2 V, soit 12,8 V.
• Réglage d’usine : B2.
• Tension du système : 12 V/24 V avec adaptation automatique.
• Courant de charge nominal : 10 A, 20 A ou 30 A.
• Courant de décharge nominal : 10 A.
• Tension photovoltaïque maximale : 23 V maximum pour une batterie 12 V ; 46 V maximum pour une batterie 24 V.
• Tension de coupure de charge : 14,4 V en B1 ; 12,6 V en B2 ; 14,6 V en B3.
• Tension de coupure de décharge : 10,7 V en B1 ; 9 V en B2 ; 10 V en B3.
• Tension de récupération après décharge : 12,6 V en B1 ; 10,5 V en B2 ; 12 V en B3.
• Seuil d’allumage commandé par la luminosité : panneau photovoltaïque à 8 V, avec allumage temporisé.
• Seuil d’extinction commandée par la luminosité : panneau photovoltaïque à 8 V, avec extinction temporisée.
• Sorties USB : deux sorties USB, 5 V/1 A maximum.
• Courant de veille : inférieur à 10 mA.
• Température de fonctionnement : de -35 °C à 60 °C.
• Écran : écran LCD pour l’affichage et le réglage des paramètres.
• Commande : bouton de réglage tactile avec configuration à une touche.
• Réglage du mode de fonctionnement : disponible par bouton de réglage tactile.
• Plaque arrière : plaque épaissie en alliage pour la dissipation thermique.
• Composant de puissance : MOS positionné près de la plaque de dissipation.
• Boîtier : plastique technique ABS.
• Caractéristiques du boîtier : résistance élevée aux chocs, point d’inflammation élevé, résistance au vieillissement et résistance à la corrosion.
• Compatibilité USB : appareils dotés d’une interface USB, notamment téléphones, tablettes et consoles PSP.
• Utilisation prévue : système photovoltaïque domestique, y compris système d’éclairage domestique.
• Poids : environ 165 g.

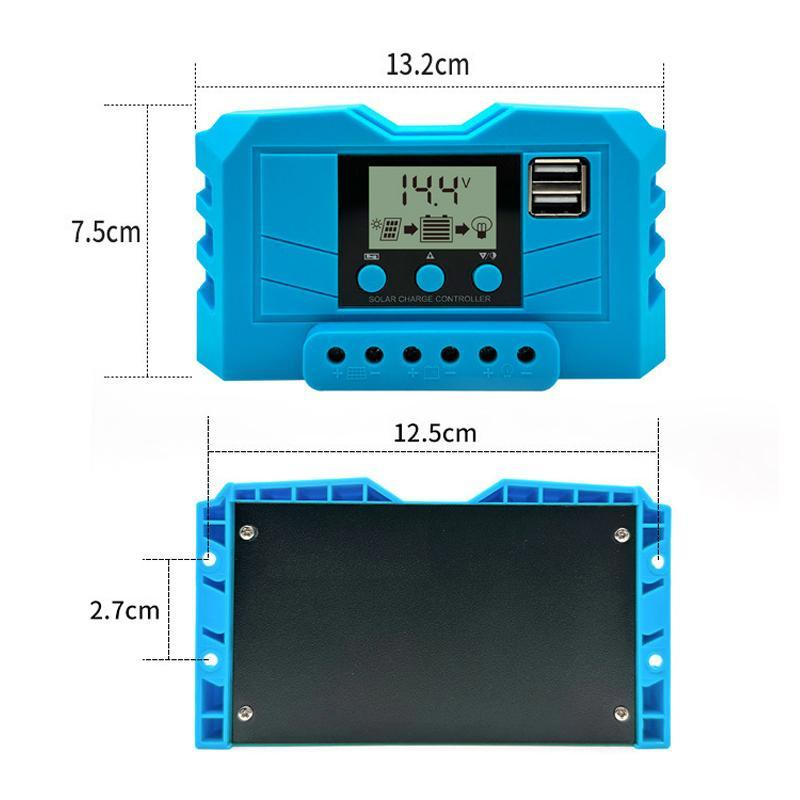

• Dimensions : environ 13,2 x 7,5 x 3 cm.
• Précision d’affichage : la tension de batterie affichée peut présenter une légère erreur ; la mesure réelle doit prévaloir.
• Installation recommandée : sur une surface plane et bien ventilée, aussi près que possible de la batterie.
• Source de charge autorisée : panneau photovoltaïque uniquement.
