Régulateur De Charge Solaire PWM 30A 12V 24V Avec Écran LCD Batteries Plomb Lithium Et LiFePO4 Double USB
Points Forts & Avantages Clés
✨ Atouts majeurs certifiés 01
Point Fort #1
Compatible avec batteries plomb-acide 12/24 V, lithium-ion 11,1 V et LiFePO₄ 12,8 V
02
Point Fort #2
Reconnaissance automatique du système 12/24 V pour batteries plomb-acide
03
Point Fort #3
Écran LCD intuitif avec réglage à une touche et programmation de l’éclairage
04
Point Fort #4
Double sortie USB 5 V/1 A pour recharger téléphones, tablettes et autres appareils
05
Point Fort #5
Dissipation thermique renforcée, fonctionnement jusqu’à 60 °C et courant de charge jusqu’à 30 A
Le régulateur de charge solaire PWM 30 A 12 V 24 V contrôle l’énergie fournie par un panneau photovoltaïque vers une batterie, puis gère l’alimentation des appareils raccordés. Adapté aux installations photovoltaïques domestiques, notamment aux systèmes d’éclairage, il fonctionne avec une tension de système 12 V ou 24 V à détection automatique. Son écran LCD, ses réglages à touche unique, ses deux sorties USB et sa compatibilité avec trois types de batteries facilitent son utilisation au quotidien.

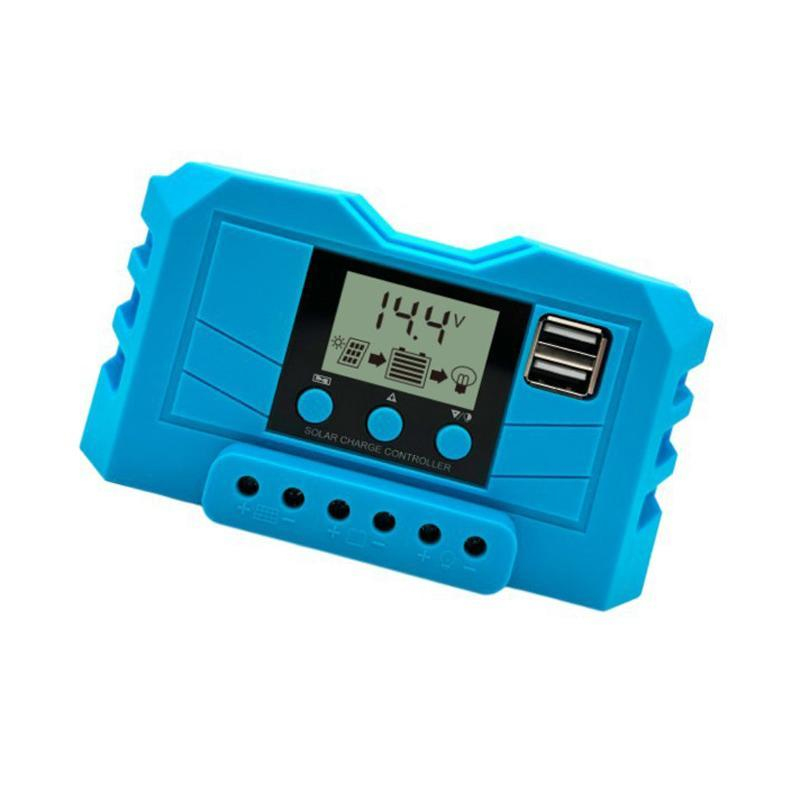

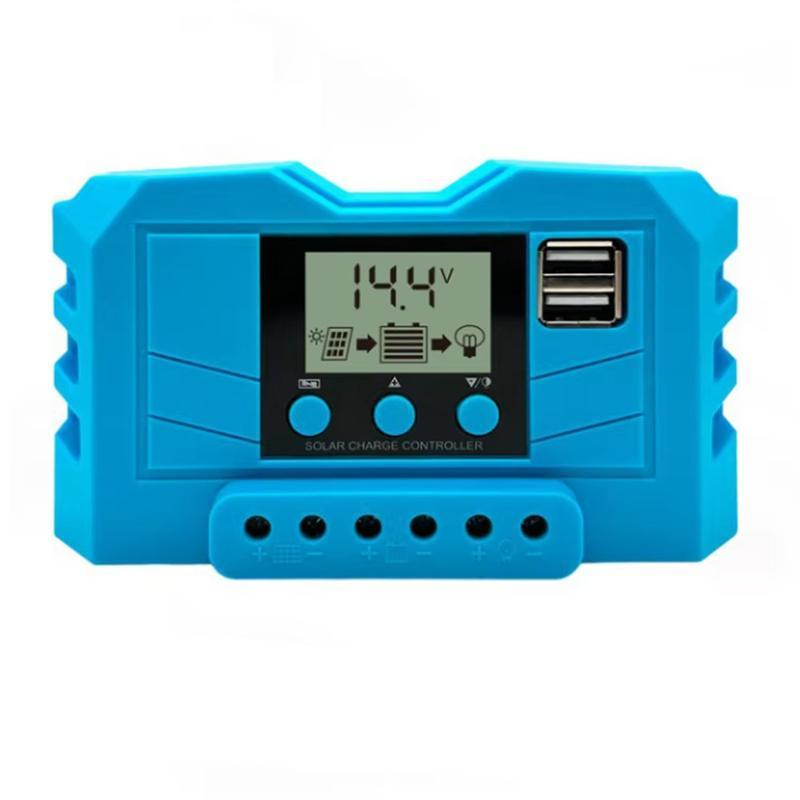

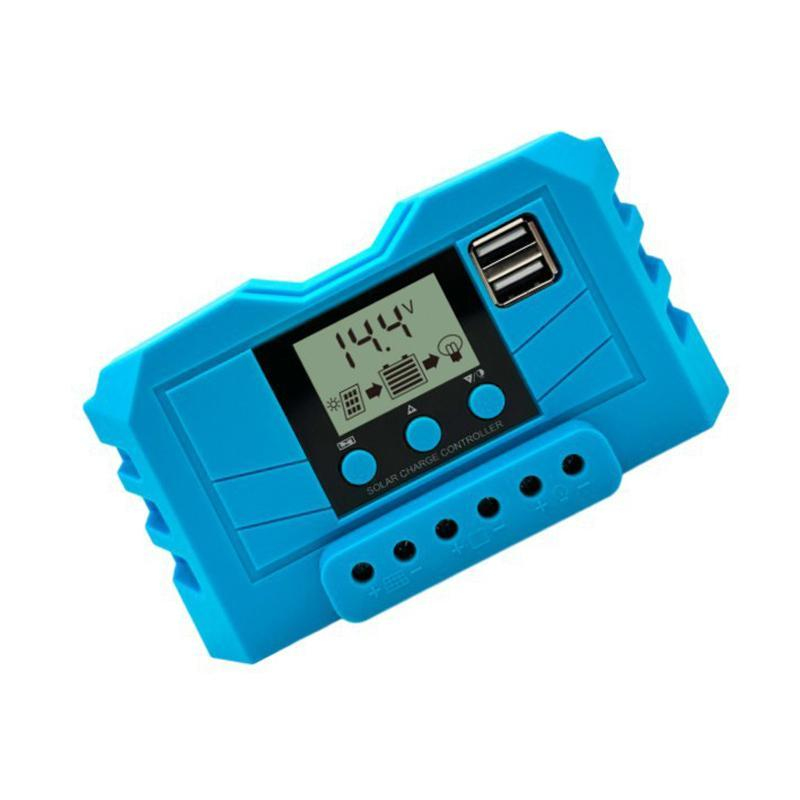

Régulateur de charge solaire PWM 30 A 12 V 24 V avec écran LCD
Avantages et points forts

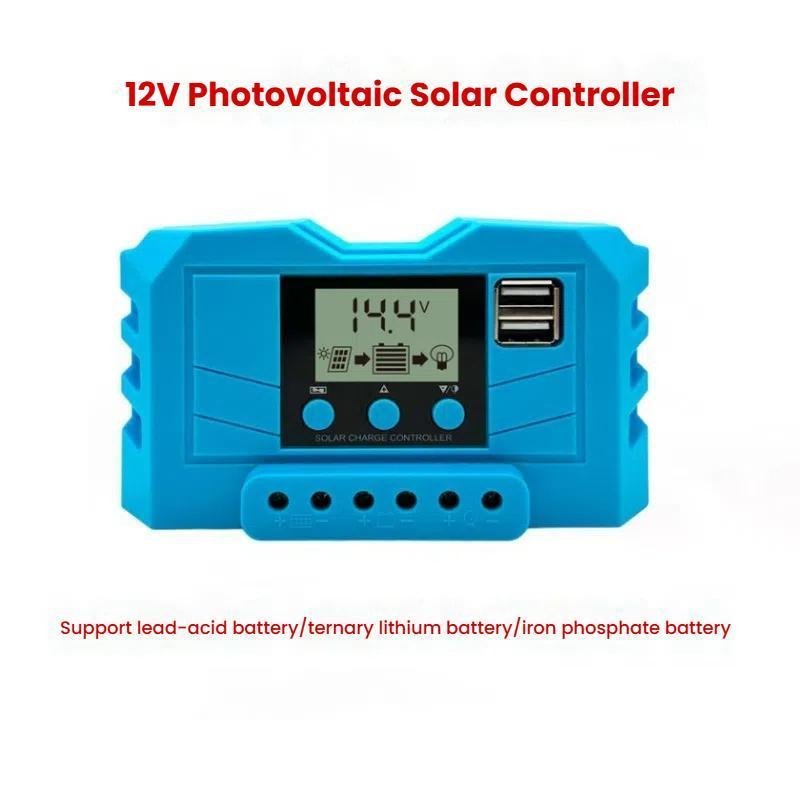

- Gestion de trois types de batteries : le contrôleur prend en charge les batteries au plomb, les batteries lithium-ion et les batteries lithium-fer-phosphate, avec des paramètres de charge et de décharge adaptés à chaque type.
- Compatibilité 12 V et 24 V : la tension du système est détectée automatiquement, ce qui permet d’utiliser le régulateur dans différentes configurations photovoltaïques compatibles.

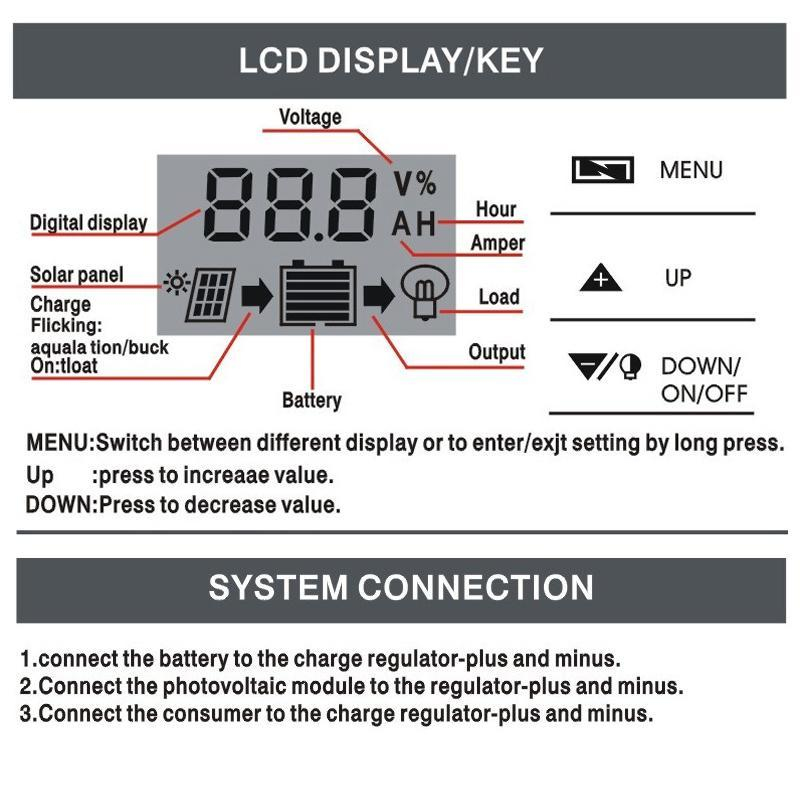

- Écran LCD lisible : les informations de fonctionnement et les réglages sont affichés de manière claire et intuitive.
- Réglage à touche unique : le bouton tactile permet de sélectionner le type de batterie et le mode de fonctionnement sans manipulation complexe.
- Deux ports USB : les sorties 5 V permettent de recharger des appareils équipés d’une interface USB, comme un téléphone, une tablette ou une console PSP, dans la limite de 1 A maximum.

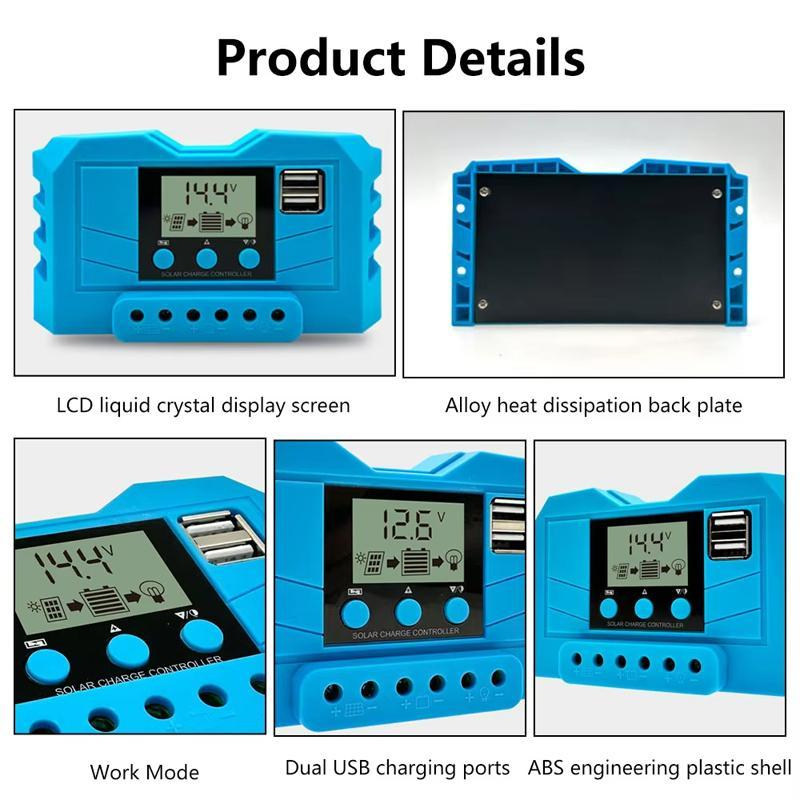

- Dissipation thermique renforcée : la plaque arrière épaisse en alliage et le positionnement rapproché des composants MOS favorisent l’évacuation de la chaleur pendant le fonctionnement.
Fonctionnement du contrôleur photovoltaïque
Le régulateur reçoit l’énergie uniquement d’un panneau photovoltaïque et la distribue vers la batterie selon le type sélectionné. Le système PWM régule la charge afin d’appliquer les seuils prévus pour la batterie utilisée. Lorsque la tension atteint le seuil d’arrêt de charge, la charge est interrompue conformément au réglage correspondant.
Le contrôleur gère également la sortie de décharge. Lorsque la tension de la batterie descend jusqu’au seuil défini, la décharge est coupée afin d’éviter de poursuivre l’alimentation en dessous de la valeur prévue. La sortie est rétablie lorsque la tension atteint le seuil de récupération correspondant au type de batterie sélectionné.
Le mode de commande de l’éclairage utilise la tension du panneau photovoltaïque comme repère. L’allumage et l’extinction sont déclenchés autour du seuil de 8 V, avec un délai de commande. Cette fonction convient aux systèmes d’éclairage photovoltaïque lorsque le panneau ne fournit plus la tension de référence prévue.
Exemples d’utilisation
- Éclairage photovoltaïque domestique : raccordé à un panneau et à une batterie compatible, le contrôleur gère la charge et peut commander l’éclairage selon la détection de la tension du panneau.
- Installation solaire autonome 12 V : il peut être utilisé avec une batterie au plomb 12 V, une batterie lithium-ion de trois éléments de 3,7 V, soit 11,1 V, ou une batterie lithium-fer-phosphate de quatre éléments de 3,2 V, soit 12,8 V, après sélection du type adapté.
- Configuration photovoltaïque 24 V : avec une batterie au plomb 24 V compatible, la détection automatique de la tension du système simplifie la mise en service.
- Recharge d’appareils USB : les deux ports USB fournissent une sortie 5 V pour des appareils compatibles tels qu’un téléphone, une tablette ou une console PSP, avec une intensité maximale de 1 A.
Compatibilités et prise en main

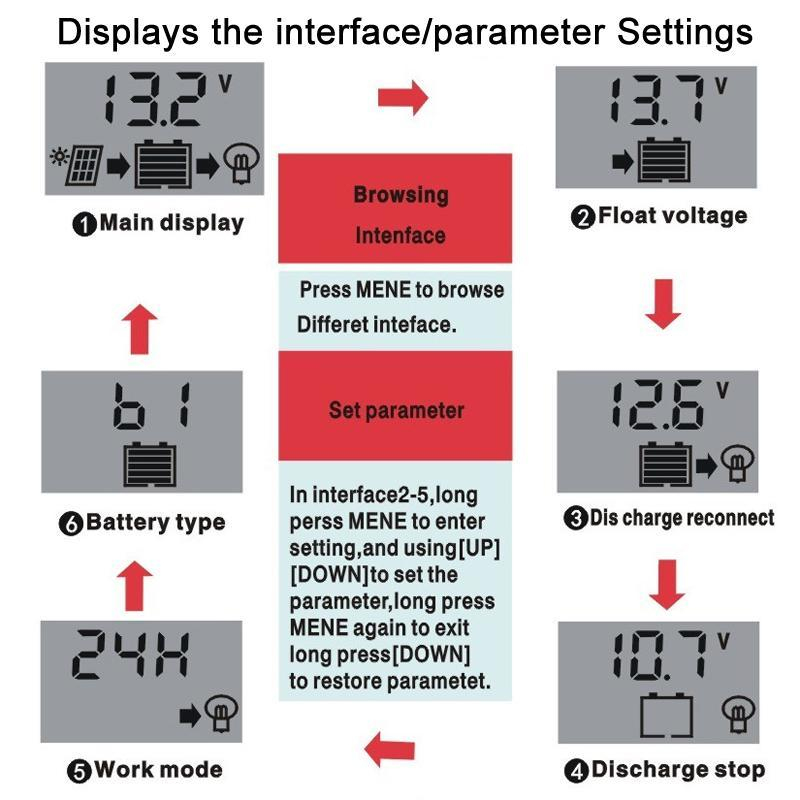

Trois réglages de batterie sont disponibles. Le réglage d’usine est B2, correspondant à une batterie lithium-ion composée de trois éléments de 3,7 V, soit 11,1 V. Le réglage B1 correspond aux batteries au plomb 12 V ou 24 V avec reconnaissance automatique. Le réglage B3 correspond aux batteries lithium-fer-phosphate composées de quatre éléments de 3,2 V, soit 12,8 V.
Lors de la première installation, sélectionnez le réglage correspondant à la batterie réellement utilisée. La batterie doit disposer d’une tension suffisante pour permettre au contrôleur de reconnaître correctement le système. Le contrôleur doit être installé aussi près que possible de la batterie afin de limiter la chute de tension liée à des câbles trop longs, qui pourrait perturber la détection de la tension.

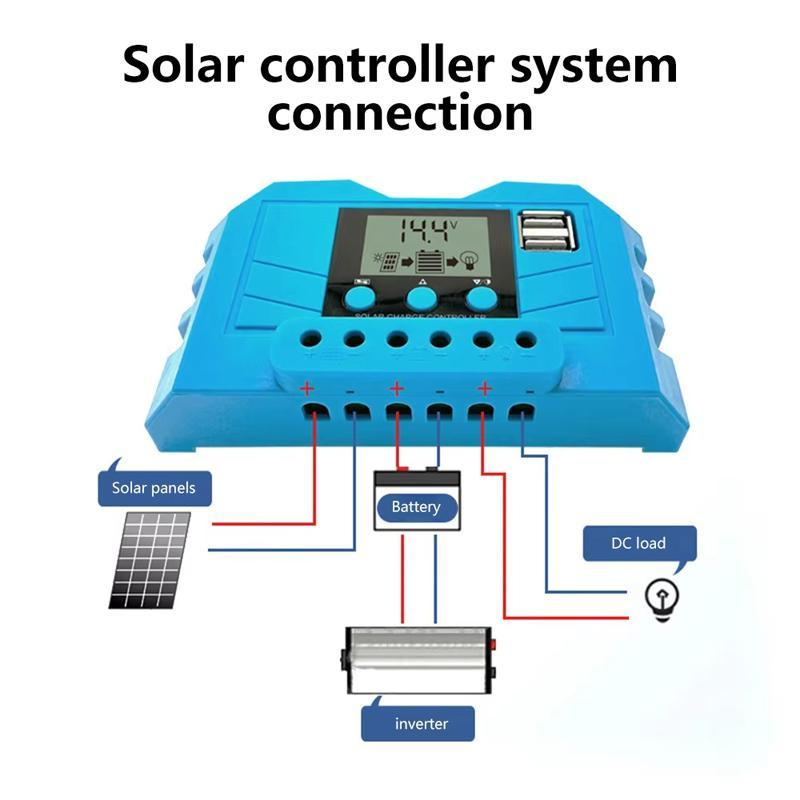

Raccordez uniquement un panneau photovoltaïque comme source de charge. Une source en courant continu ou une autre alimentation ne doit pas être utilisée à la place du panneau photovoltaïque. Installez le boîtier sur une surface plane et bien ventilée : le contrôleur chauffe pendant son fonctionnement. Le boîtier en plastique technique ABS offre une résistance élevée aux chocs, un point d’inflammation élevé, ainsi qu’une résistance au vieillissement et à la corrosion.
Réassurance à l’installation
La conception compacte, l’écran LCD et la commande tactile rendent les réglages accessibles, tandis que la plaque arrière en alliage contribue à la dissipation thermique. La température de fonctionnement annoncée s’étend de -35 °C à 60 °C. La valeur de tension affichée à l’écran peut présenter une légère erreur ; les mesures et le comportement réels de l’installation doivent donc être pris en compte en pratique.
Questions fréquentes
À quelles batteries ce contrôleur est-il destiné ?
Il est destiné uniquement aux batteries au plomb, aux batteries lithium-ion de trois éléments de 3,7 V et aux batteries lithium-fer-phosphate de quatre éléments de 3,2 V. Il ne doit pas être utilisé avec d’autres types de batteries.
Le contrôleur fonctionne-t-il en 12 V et en 24 V ?
Oui. La tension du système est annoncée comme automatiquement adaptable en 12 V ou 24 V. La compatibilité 24 V concerne notamment les batteries au plomb 24 V indiquées dans les spécifications.
Quelle source d’énergie faut-il raccorder ?
La source de charge doit être un panneau photovoltaïque. Le contrôleur ne doit pas être alimenté par une source en courant continu ou par une autre alimentation en remplacement du panneau.
Les ports USB permettent-ils de recharger tous les appareils ?
Les deux ports USB sont prévus pour la plupart des appareils équipés d’une interface USB, notamment les téléphones, les tablettes et les consoles PSP. La sortie est limitée à 5 V et 1 A maximum.
Pourquoi faut-il installer le contrôleur près de la batterie ?
Une liaison trop longue peut provoquer une chute de tension entre la batterie et le contrôleur. Cette variation risque d’affecter la détection correcte de la tension et le fonctionnement normal des seuils de charge ou de décharge.
Une gestion solaire pratique pour les installations compatibles
Ce contrôleur de charge solaire PWM convient aux utilisateurs qui souhaitent gérer une installation photovoltaïque 12 V ou 24 V avec une batterie compatible. L’écran LCD, la sélection de batterie, les seuils de protection de charge et de décharge, la commande de l’éclairage et les deux ports USB réunissent les fonctions essentielles dans un boîtier compact de 165 g environ.
Caractéristiques techniques
- Type de produit : contrôleur de charge solaire PWM pour panneau photovoltaïque
- Courant de charge nominal : 10 A, 20 A ou 30 A
- Courant de décharge nominal : 10 A
- Tension du système : 12 V/24 V avec adaptation automatique
- Type de batterie B1 : batterie au plomb 12 V/24 V avec reconnaissance automatique
- Type de batterie B2 : batterie lithium-ion, 3 éléments de 3,7 V, soit 11,1 V
- Type de batterie B3 : batterie lithium-fer-phosphate, 4 éléments de 3,2 V, soit 12,8 V
- Réglage d’usine : B2
- Tension photovoltaïque maximale pour une batterie 12 V : 23 V maximum
- Tension photovoltaïque maximale pour une batterie 24 V : 46 V maximum
- Seuil d’arrêt de charge B1 : 14,4 V
- Seuil d’arrêt de charge B2 : 12,6 V
- Seuil d’arrêt de charge B3 : 14,6 V
- Seuil d’arrêt de décharge B1 : 10,7 V
- Seuil d’arrêt de décharge B2 : 9 V
- Seuil d’arrêt de décharge B3 : 10 V
- Seuil de récupération après décharge B1 : 12,6 V
- Seuil de récupération après décharge B2 : 10,5 V
- Seuil de récupération après décharge B3 : 12 V
- Seuil d’allumage commandé par la lumière : panneau photovoltaïque à 8 V, avec délai d’allumage
- Seuil d’extinction commandée par la lumière : panneau photovoltaïque à 8 V, avec délai d’extinction
- Sorties USB : 2 ports USB
- Sortie USB : 5 V/1 A maximum
- Courant de veille : inférieur à 10 mA
- Écran : écran LCD
- Commande : bouton tactile de réglage à touche unique
- Dissipation thermique : plaque arrière épaisse en alliage
- Composants de puissance : composants MOS installés près de la plaque de dissipation thermique
- Boîtier : plastique technique ABS
- Température de fonctionnement : de -35 °C à 60 °C
- Poids : environ 165 g

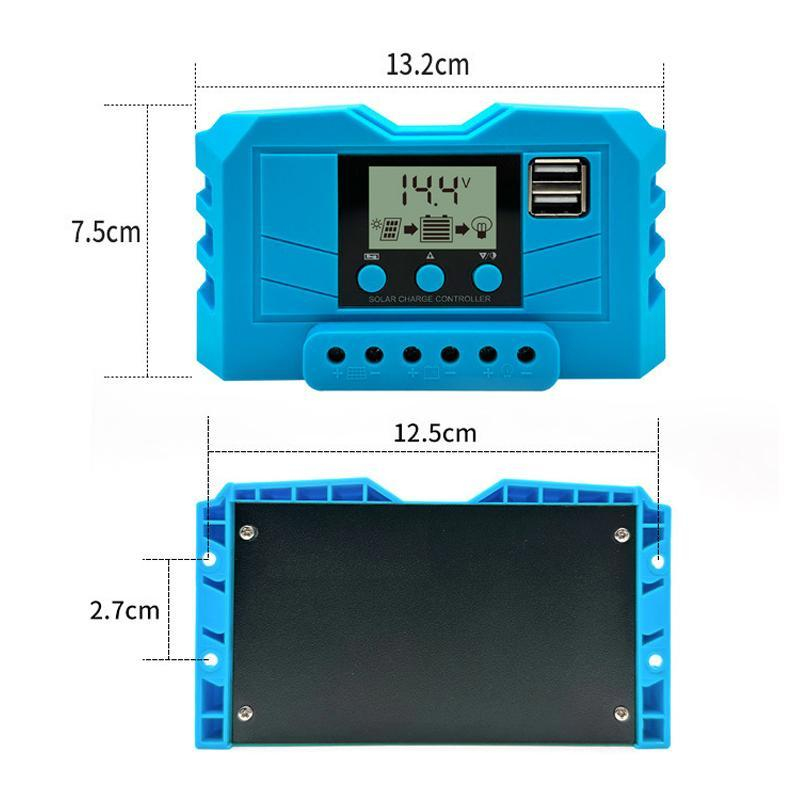

- Dimensions : environ 13,2 x 7,5 x 3 cm
- Précision d’affichage de la tension de batterie : une légère erreur d’affichage peut être présente ; la valeur pratique prévaut
- Source de charge compatible : panneau photovoltaïque uniquement
Fiche Technique & Caractéristiques Détaillées
Spécifications certifiées| Accessoires fournis | Contenu du pack :<ul> <li>[Info non présente]</li></ul> |
| Connexions | Panneau photovoltaïque, batterie, sortie de charge et deux ports USB (5 V/1 A maximum) |
| Garantie et services | 2 ans |
| Hauteur (cm) | 3 |
| Longueur (cm) | 13.2 |
| Matière | Plastique ABS et alliage métallique |
| Nombre d'entrée USB | 2 |
| Nombre de canaux | 2 |
| Poids du produit | 0,165 |
| Ports | - Entrée panneau photovoltaïque- Connexion batterie- 2 sorties USB 5 V / 1 A maximum |
| Technologie d'affichage | Écran à cristaux liquides |
